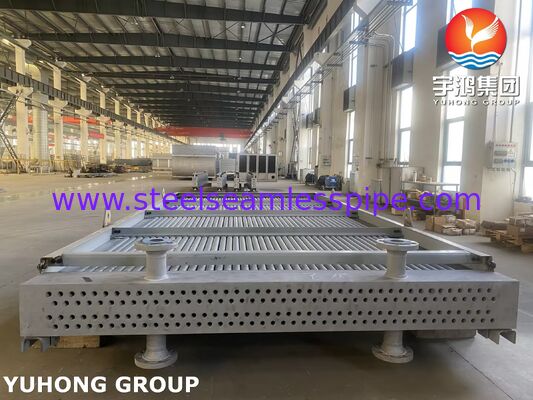

ASME VIII-1, API 661 Échangeur de chaleur refroidi par air pour l'industrie du raffinage du pétrole et de l'énergie

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Yuhong
Certification:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numéro de modèle:	refroidisseur d'air

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	1 - 1000000 USD
Détails d'emballage:	Palette
Délai de livraison:	45 à 150 jours
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	100 lots par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (331)

Tube sans couture d'acier inoxydable (322)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (36)

Tubes à aiguille (156)

Tubes à nageoires (703)

échangeur de chaleur (28)

tube d'échangeur de chaleur (458)

Résistance à l'échangeur de chaleur (49)

Plaque tubulaire pour échangeur de chaleur (125)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (11)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (132)

Tuyau d'alliage de nickel (273)

Tube d'alliage de nickel (101)

Tube d'alliage de cuivre (250)

Tube d'acier allié (210)

Tube titanique (20)

tube recuit lumineux (172)

Tube de chaudière (152)

montage en acier (860)

Bride en acier (659)

Autres (404)

Pièces de revêtement (8)

Description de produit détaillée

Mettre en évidence:

ASME VIII-1 refroidisseur d'air pour le raffinage du pétrole

Refroidisseur d'air API 661 pour le secteur de l'énergie

Refroidisseur d'air industriel certifié ASME

Échangeur de chaleur refroidi par air ASME VIII-1, API 661 pour le raffinage du pétrole et l'industrie de l'énergie

Yuhong Group Co., Ltd. est un fabricant chinois leader d'équipements d'échange thermique. L'entreprise est certifiée selon ASME, ISO 9001:2015 et ISO 14001:2015, conçoit et fabrique des refroidisseurs d'air selon API 661 et ASME Section VIII Div. 1, et fournit également des échangeurs de chaleur, des condenseurs, des évaporateurs, des réacteurs et d'autres produits pour les industries du raffinage du pétrole, de la pétrochimie et de l'énergie.

Description du produit

Le refroidisseur d'air (échangeur de chaleur refroidi par air — ACHE), conçu et fabriqué conformément aux exigences de l'API 661 et de l'ASME Section VIII, est un équipement à haute efficacité pour le refroidissement et la condensation de fluides et de gaz de procédé utilisant l'air atmosphérique comme fluide de refroidissement. Cet équipement est destiné à fonctionner dans des conditions industrielles lourdes dans les installations de raffinage du pétrole, de pétrochimie, de traitement du gaz et de production d'énergie thermique.

La conception du refroidisseur d'air comprend les composants principaux suivants :

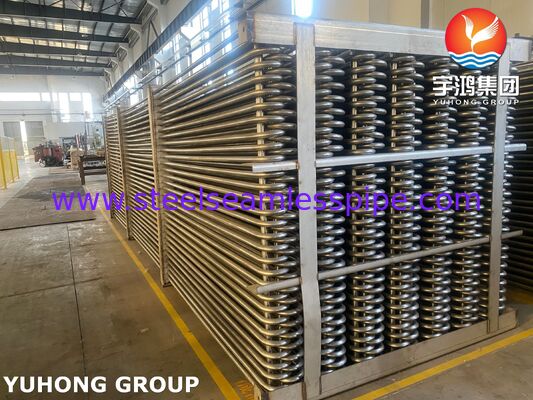

Faisceau tubulaire — l'élément principal d'échange thermique.
Ventilateurs axiaux — alimentation d'air forcée ou induite.
Collecteurs — distribution du fluide de procédé à travers les tubes.
Structure porteuse
Volets — pour contrôler le flux d'air en fonction des températures saisonnières.

Spécifications techniques

Paramètre	Valeur / Description
Codes de conception	API 661 (7ème édition, ISO 13706), ASME Section VIII Div. 1
Certification	Cachet U ASME
Type de tirage	Tirage forcé ou tirage induit
Type de collecteur	Type à bouchon, type à plaque de recouvrement amovible, type à manifold
Matériau des tubes	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Matériau des ailettes	Aluminium (le plus courant), acier inoxydable
Type d'ailettes	Emboîtées « G », « L » moletées, extrudées, enroulées
Matériau du collecteur	ASTM A516 Gr.60 / acier au carbone / acier inoxydable
Plage de température	jusqu'à -40°C à +600°C
Pression de service maximale	jusqu'à 450 bar (selon la conception)
Disposition du faisceau tubulaire	Horizontal (le plus courant) ou vertical

Tests et contrôle qualité

Tous les refroidisseurs d'air subissent une série de tests conformément à l'ASME Section VIII Div. 1 et à l'API 661 :

Type de test	Norme / Exigence	Description
Test hydrostatique	ASME VIII UG-99	Pression d'essai : 1,3 × pression de conception, maintien de la pression pendant au moins 4 heures
Test pneumatique	ASME VIII UG-100	Pression d'essai : 1,1 × pression de conception
Test d'étanchéité	Test d'étanchéité	Inspection obligatoire de toutes les soudures et joints boulonnés
Test de vibration	API 661	Contrôle de l'amplitude des vibrations, limite ne dépassant pas 20 % de la valeur admissible de l'API 661
Test de bruit	API 661 Annexe E	Mesure du niveau sonore selon la procédure standard
Inspection par un tiers	Obligatoire	Inspection par un inspecteur indépendant (sur demande du client)

Remarque. Toute la documentation qualité (MTC) pour les pièces sous pression est fournie conformément à la norme EN 10204 3.1

Avantages du refroidisseur d'air selon API 661 et ASME

Aucune consommation d'eau. Contrairement aux systèmes de refroidissement par eau, le refroidisseur d'air ne nécessite pas d'approvisionnement constant en eau et ne crée pas de risque de contamination de l'eau par les fluides de procédé.
Rentabilité. Pas de coûts de traitement de l'eau ou d'élimination des eaux usées, réduction des dépenses d'exploitation.
Sécurité environnementale. Pas de rejet d'eau contaminée et impact minimal sur l'environnement.
Haute fiabilité et durabilité. La conception selon API 661 assure une résistance à la corrosion, à l'érosion et aux charges de vibration.
Flexibilité d'implantation. L'équipement peut être installé aussi bien sur des fondations au sol que sur des racks de tuyauterie.
Large gamme de matériaux. De l'acier au carbone au titane et aux alliages duplex, permettant une utilisation avec des fluides corrosifs et à haute température.

Caractéristiques de conception

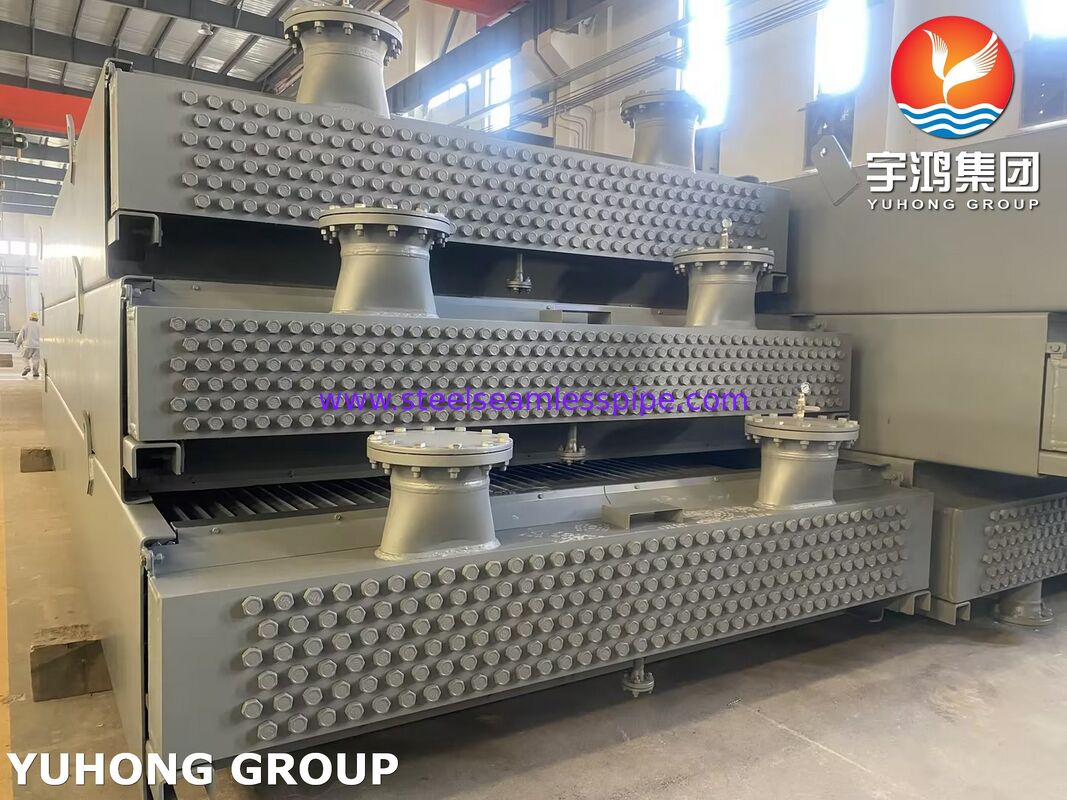

Caractéristiques de conception des boîtiers de collecteur. Les collecteurs des refroidisseurs d'air ont une section transversale rectangulaire, ce qui complique le calcul de l'épaisseur minimale de paroi par rapport aux récipients sous pression cylindriques. Yuhong Group effectue les calculs des collecteurs à l'aide de la méthode des éléments finis (FEM) pour confirmer l'intégrité structurelle, conformément à l'API 661 et à l'ASME.

Séparation thermique du collecteur. Conformément à l'API 661, lorsque la différence de température entre les sections d'entrée et de sortie du collecteur dépasse 110 °C (200 °F), une séparation du collecteur est appliquée pour compenser les déformations thermiques.

Contrôle du flux d'air. Les volets réglables permettent d'adapter la capacité de refroidissement aux changements saisonniers de la température ambiante.

Applications

Les refroidisseurs d'air Yuhong Group selon API 661 et ASME Section VIII Div.1 sont largement utilisés dans les industries et procédés suivants :

Industrie	Application typique
Raffineries de pétrole	Refroidissement des flux d'hydrocarbures, condensation des produits de tête de colonne, refroidissement des milieux réactionnels
Usines pétrochimiques	Refroidissement des produits de réaction, condensation après réacteurs, refroidissement des colonnes de distillation
Traitement du gaz	Condensation des liquides de gaz naturel (NGL) et refroidissement des flux gazeux
Centrales électriques	Refroidissement de l'huile de turbine, refroidissement de l'huile de transformateur, refroidissement auxiliaire
Industrie chimique	Refroidissement des réacteurs chimiques, condensation dans les procédés de distillation

Remarque : Pour les raffineries de pétrole et les usines pétrochimiques, la conformité à l'API 661 est une exigence obligatoire pour la plupart des entrepreneurs EPC internationaux.

Types de refroidisseurs d'air disponibles sur commande

Yuhong Group fabrique des refroidisseurs d'air dans les configurations de conception suivantes :

Tirage forcé — les ventilateurs sont situés sous le faisceau tubulaire. Permet un accès facile aux ventilateurs pour la maintenance. Recommandé pour les applications à haute température.
Tirage induit — les ventilateurs sont situés au-dessus du faisceau tubulaire. Permet une distribution d'air plus uniforme et réduit la recirculation de l'air chaud. Le plus courant dans le raffinage du pétrole.
Horizontal — les tubes sont disposés horizontalement, le flux d'air est perpendiculaire aux tubes. Optimal pour le refroidissement de grands volumes de fluides de procédé. Caractérisé par une conception compacte et une facilité de maintenance (le faisceau tubulaire peut être facilement retiré pour le nettoyage).
Vertical — les tubes sont disposés verticalement. Utilisé lorsque l'espace au sol est limité.
En V / En A — les tubes sont disposés en V. Surface d'échange thermique maximale dans une conception compacte. Recommandé pour le refroidissement à haute capacité.
