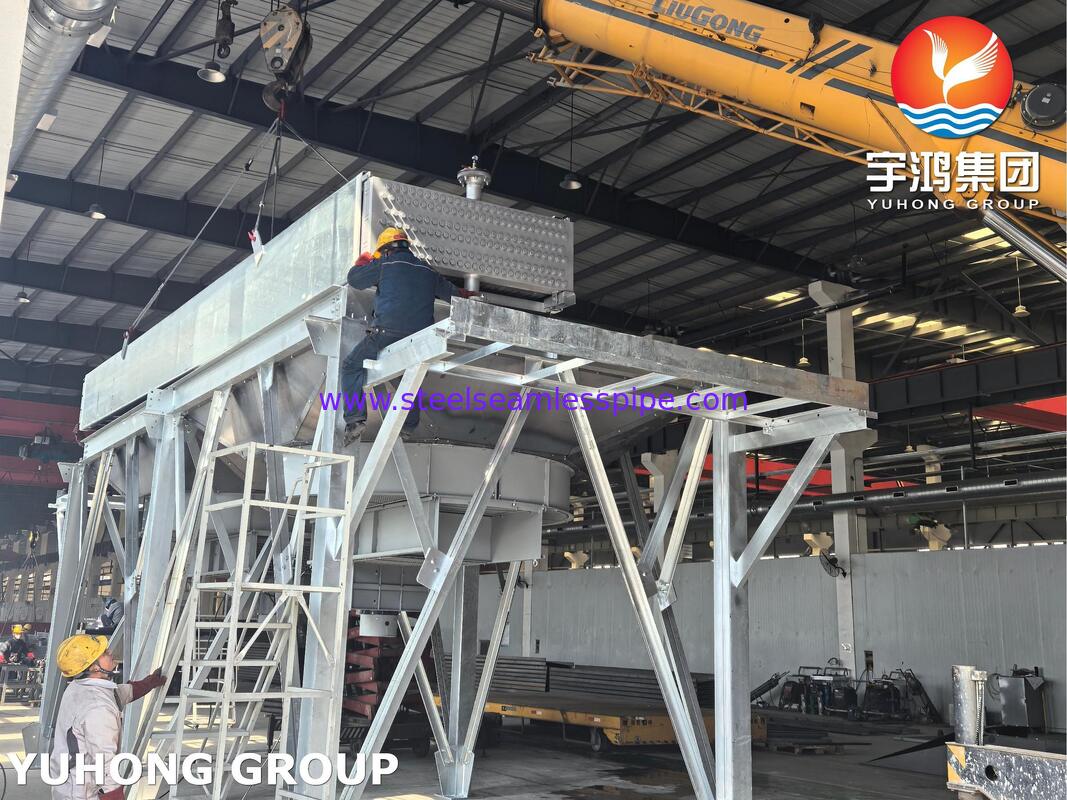

Échangeur de chaleur refroidi à l'air, certifié ASME U Stamp pour une raffinerie de pétrole

Échangeur de chaleur refroidi par air API 661, tampon ASME U certifié pour les raffineries de pétrole

Description du produit
Cet échangeur de chaleur refroidi par air de type bouchon certifié ASME U Stamp API 661 est conçu pour les processus de raffinage de pétrole à haute pression. Dotée de tubes à ailettes en acier au carbone ou en acier inoxydable, la configuration du connecteur garantit une intégrité d'étanchéité absolue sous des pressions allant jusqu'à 15-30 MPa. Conçu pour l'hydrotraitement très encrassant, les fractions de raffinage et les conditions thermiques extrêmes, ce refroidisseur d'air nécessitant peu d'entretien offre une dissipation thermique optimale et une conservation complète de l'eau.

Spécifications du produit

Introduction

Norme de base : fabriqué en stricte conformité avec les codes API 661 (échangeurs de chaleur refroidis par air pour le service général de raffinerie) et les codes ASME Section VIII Division 1.

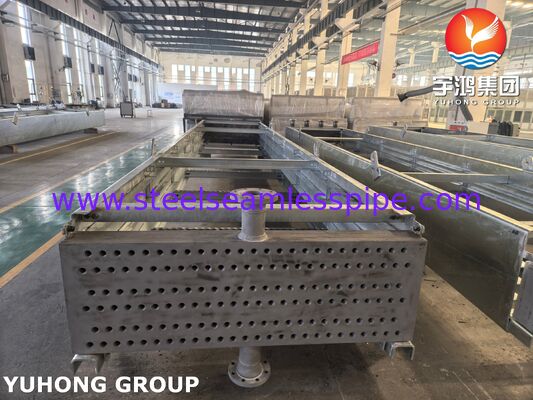

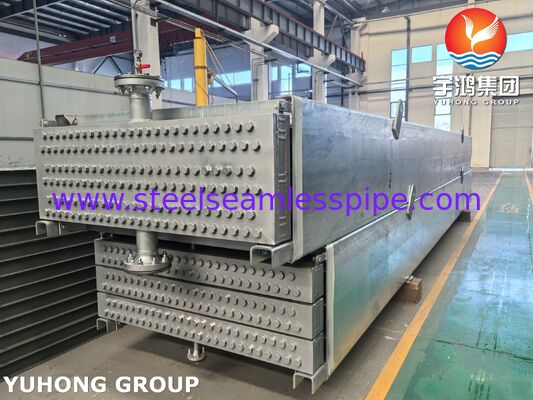

Géométrie du collecteur : Construit à partir de pièces forgées solides ou de plaques soudées lourdes. Des trous de bouchon filetés sont usinés dans la feuille collectrice directement en face de chaque extrémité du tube.

Mécanisme d'étanchéité : l'accès individuel aux tubes et l'étanchéité sous pression sont obtenus via des bouchons filetés de haute précision combinés à des joints métalliques.

Conformité : Entièrement certifié avec le timbre ASME « U » et enregistré auprès du National Board (NB), spécialement conçu pour les environnements de raffinerie dangereux à haute pression.

Avantages clés

Intégrité de l'étanchéité haute pression : élimine le risque de déformation de la bride ou d'éclatement du joint lors de cycles thermiques extrêmes. La configuration du connecteur solide résiste facilement aux tests hydrostatiques sévères de 15 MPa à 30 MPa.

Maintenance d'un seul tube : permet une inspection isolée, un nettoyage mécanique ou un bouchage de tube. Les opérateurs peuvent entretenir des tubes spécifiques en retirant les bouchons individuels, évitant ainsi d'avoir à démonter l'ensemble du collecteur.

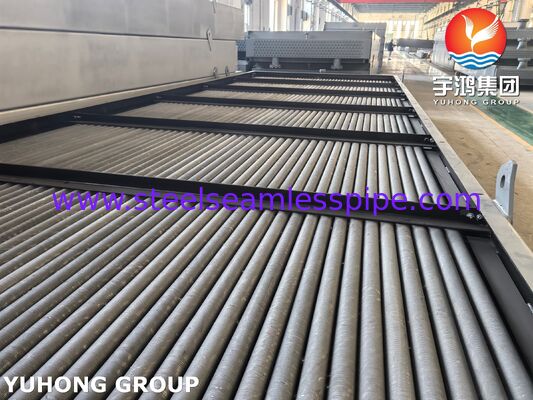

Fabrication de précision : * Matériaux (MOC) : les tubes de base utilisent de l'acier au carbone SA106B ou de l'acier inoxydable SA213-TP316L, liés mécaniquement avec des ailettes hélicoïdales en aluminium.

Assemblage robotisé : les robots de soudage automatisés avancés Yuhong exécutent une combinaison d'expansion de résistance et de soudage par joint pour garantir des joints sans fuite.

Soulagement des contraintes : un traitement thermique post-soudage obligatoire (PWHT) est effectué sur les collecteurs entièrement soudés pour éliminer les contraintes résiduelles et prévenir la fissuration par corrosion sous contrainte (SCC).

Applications typiques

Processus de raffinerie à haute pression : Idéal pour l’hydrodésulfuration (HDS), l’hydrocraquage et le refroidissement des effluents des réacteurs de reformage catalytique.

Condensation de fluides dangereux : appliqué à la condensation des gaz de tête des unités de distillation de brut (CDU) où une tolérance zéro pour les fuites atmosphériques dangereuses est requise.

Régions arides : offre une conservation de l'eau à 100 %, éliminant le tartre, les frais généraux de traitement chimique de l'eau et les responsabilités en matière de rejet des eaux usées associés aux systèmes refroidis par eau.

Comparaison : type de fiche et type de plaque de recouvrement amovible

Seuils de pression :

-Type de fiche : la structure du boîtier, intrinsèquement rigide et sans boulons, gère en toute sécurité les applications sévères à haute pression dépassant 10 MPa (jusqu'à 35 MPa).

-Type de plaque de recouvrement amovible : limité par la déviation potentielle des grandes plaques de recouvrement rectangulaires et des boulons à long périmètre. Elle est généralement limitée aux processus à basse et moyenne pression inférieures à 5 à 7 MPa.

Efficacité du nettoyage et de l’inspection :

-Type de bouchon : nécessite le retrait individuel du bouchon pour le nettoyage du tube. Pour les flux de brut résiduels lourds et très encrassants, le nettoyage complet prend plus de temps.

-Type de plaque de recouvrement amovible : le retrait des boulons périmétriques expose instantanément la totalité de la plaque tubulaire. Cela permet un brossage mécanique et un rinçage chimique rapides, ce qui le rend très efficace pour les applications à basse pression et à fort encrassement.

Maintenance et fiabilité des articulations :

-Type de bouchon : repose sur des joints de bouchon localisés de petit diamètre. Le périmètre d'étanchéité réduit minimise les frais de maintenance et offre une cohérence opérationnelle élevée lors de chocs thermiques soudains.

-Type de plaque de recouvrement amovible : utilise un grand joint périmétrique unique. Des différences de température élevées provoquent une dilatation thermique inégale à travers la plaque, augmentant le risque de défaillance du joint et nécessitant des contrôles fréquents du couple.

Yuhong Holding Group Co., Ltd.est un fabricant mondial de premier plan spécialisé dans les équipements de traitement haut de gamme, notamment des échangeurs de chaleur à calandre et à tubes robustes, des refroidisseurs d'air, des condenseurs, des évaporateurs et des récipients sous pression personnalisés. Stratégiquement positionné pour servir les secteurs industriels de milieu à haut de gamme, Yuhong propose des solutions thermiques et mécaniques robustes conçues pour les environnements d'exploitation extrêmes dans les secteurs du raffinage du pétrole, de la pétrochimie, de la transformation chimique et de la production d'électricité.
