ASTM A182 F316/316L Flange en acier inoxydable Cou de soudure / Flange WNRF dans le système de tuyauterie

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO, API , ABS, DNV, GL , LR, NK
Numéro de modèle:	Bride WNRF en acier inoxydable ASTM A182 F316L

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	Casse en plâtre / palettes
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (331)

Tube sans couture d'acier inoxydable (323)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (36)

Tubes à aiguille (157)

Tubes à nageoires (704)

échangeur de chaleur (30)

tube d'échangeur de chaleur (459)

Résistance à l'échangeur de chaleur (49)

Plaque tubulaire pour échangeur de chaleur (125)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (11)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (132)

Tuyau d'alliage de nickel (273)

Tube d'alliage de nickel (103)

Tube d'alliage de cuivre (250)

Tube d'acier allié (210)

Tube titanique (20)

tube recuit lumineux (172)

Tube de chaudière (152)

montage en acier (861)

Bride en acier (660)

Autres (405)

Pièces de revêtement (8)

Description de produit détaillée

Nom du produit:	Bride en acier inoxydable	Standard:	ASTM A182 / ASME SA182
Matériel:	F316L	Classe:	150#, 300#, 600#, 900#, 1500#, 2500#
Taper:	PL, WN, SO, BL, SW, LWN	Affronter:	RF, FF, RTJ
Application:	Pétrole, produits chimiques, etc., raccords et connexion, bière
Mettre en évidence:	L'acier inoxydable est utilisé pour la fabrication de l'acier inoxydable , Bride à collerette WNRF , Flange de tuyauterie en acier inoxydable

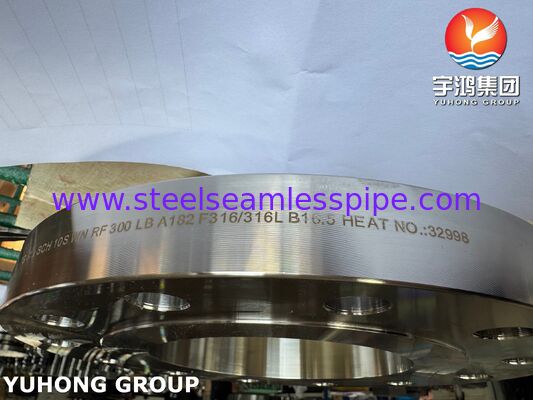

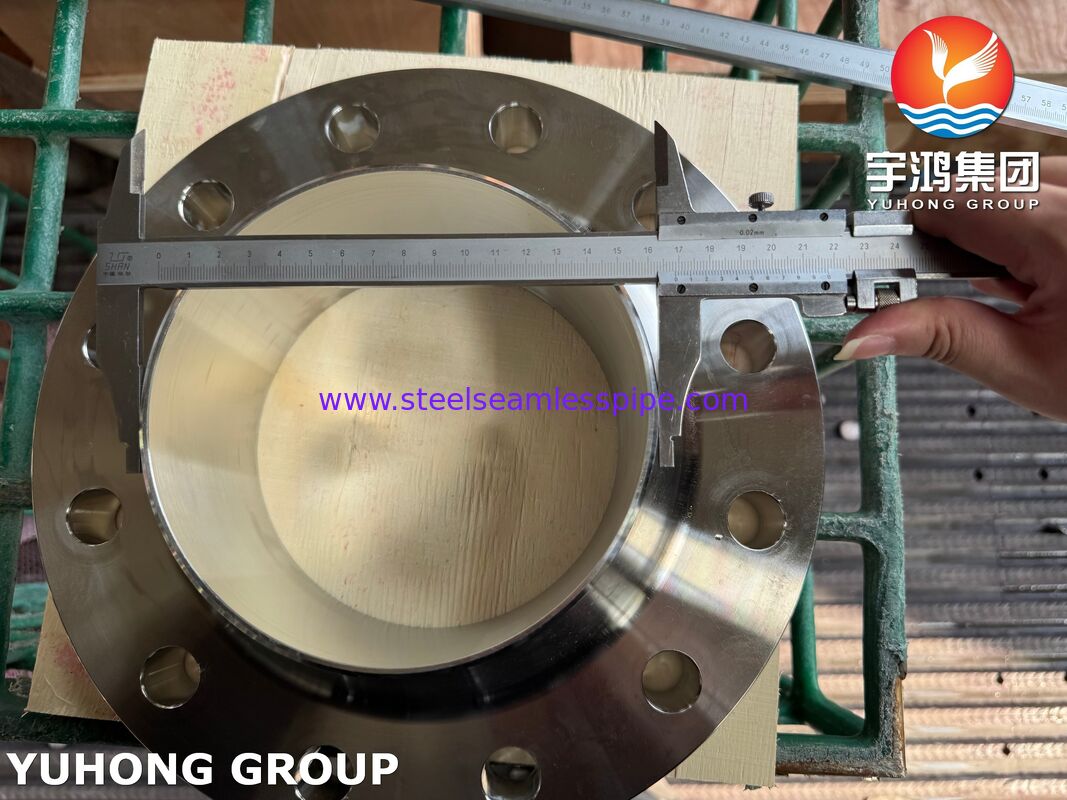

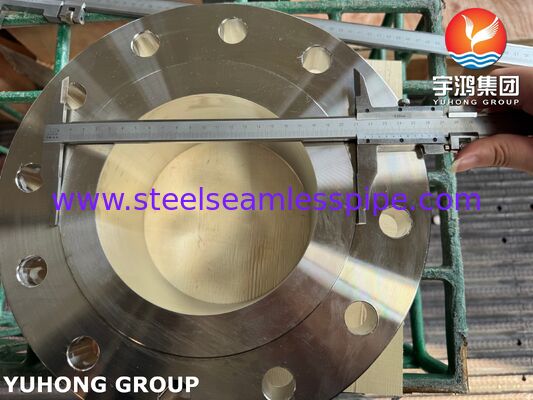

Bride à collet soudé en acier inoxydable ASTM A182 F316/316L ASME B16.5 / Bride WNRF

La bride WNRF ASTM A182 F316/316L offre une connexion robuste, soudable et résistante à la corrosion, adaptée aux systèmes de tuyauterie industriels critiques. Sa double certification, sa conception de moyeu à haute résistance et sa conformité aux normes ASME B16.5/B16.47 en font un choix privilégié pour les ingénieurs exigeant la fiabilité dans des environnements agressifs ou à haute pression.

Fonction de base de la bride à collet soudé en acier

Une bride est un connecteur mécanique qui relie deux sections de tuyau, de vannes ou d'équipements tout en permettant le démontage. La bride WN fonctionne par :

Fixation permanente au tuyau par une soudure bout à bout à pleine pénétration.
Connexion boulonnée amovible à la bride d'accouplement (une autre WNRF, une bride aveugle ou une bride d'équipement).
Étanchéité par un joint comprimé entre les deux faces de bride.

Scénario	Recommandation
Projet en Europe, en Asie, ou spécification demandant PN	Utiliser EN 1092-1
Projet en Amérique du Nord, ou spécification demandant Class	Utiliser ASME B16.5 / B16.47
Connexion à des brides existantes	Doit correspondre à la norme – ne pas mélanger directement EN et ASME
Pétrole et gaz international (offshore)	Souvent ASME, mais certains opérateurs européens acceptent EN avec conversion PN/Class
*Ne jamais boulonner directement une bride EN 1092-1 à une bride ASME B16.5. Les diamètres des cercles de boulons, les tailles des trous et les dimensions des faces sont différents. Utiliser une bride adaptatrice appropriée ou une pièce de transition fabriquée sur mesure conçue pour les deux normes.

Matériaux équivalents de la bride WNRF en acier inoxydable ASTM A182 F316L

NORME	WERKSTOFF NR.	C	JIS	BS	GOST	AFNOR	EN
SS 316L	1.4404	0.030	SUS 316L	316S11	03Ch17N14M3	Z3CND17-11-02	X2CrNiMo17-12-2

Composition chimique % de la bride WNRF en acier inoxydable ASTM A182 F316LSS

UNS	C	MN	P	S	SI	CR	NI	MO	NB	TI	F316L
S31603	0.030	1.00	0.045	0.030	1.00	16.0-18.0	10.0-15.0	2.0-3.0	---	Comment elle résiste aux fuites	Comment elle résiste aux fuites

Une fuite se produit lorsque la pression interne pousse le joint vers l'extérieur, réduisant la contrainte de contact. La conception WNRF y remédie par :

Rigidité élevée des boulons (portée courte des boulons due à la géométrie compacte de la bride).

Le moyeu solide empêche la rotation de la bride (pliage sous pression).
Compression contrôlée du joint – ASME B16.5 définit les charges de boulons admissibles.
Application

Traitement chimique et pétrochimique (manipulation de fluides corrosifs)

Pétrole et gaz (terrestre/offshore, raffineries)
Production d'énergie (y compris les systèmes auxiliaires nucléaires)
Marine et construction navale (systèmes d'eau de mer)
Industrie pharmaceutique et agroalimentaire (besoins d'hygiène et de résistance à la corrosion)
Services GNL et cryogéniques (bonne ténacité à basse température)
