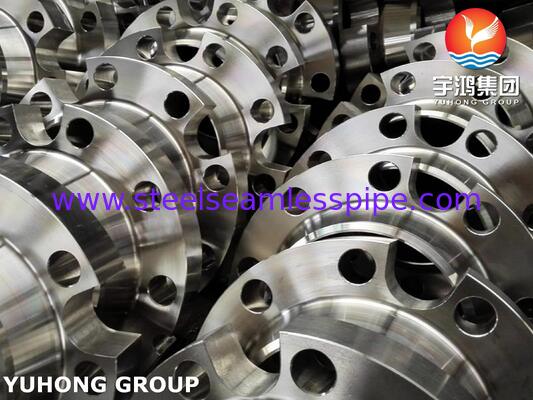

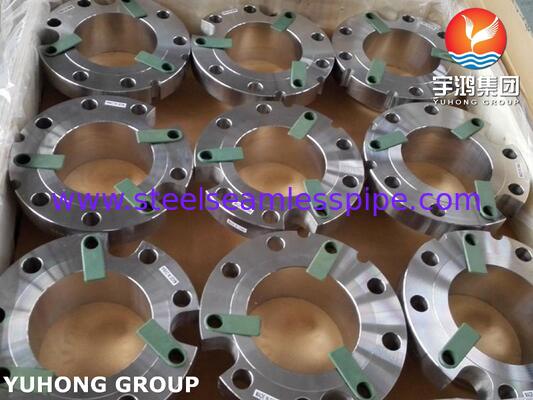

Bride spéciale forgée en acier inoxydable ASTM A182 F304L, bride personnalisée

ASTM A182 Bride spéciale en acier inoxydable UNS S30403 forgée de forme spéciale F304L

Bride spéciale en acier inoxydable ASTM A182 F304L est une solution conçue sur mesure utilisée lorsqu'une bride standard, prête à l'emploi, ne peut pas répondre aux exigences géométriques, spatiales ou de performance d'un point de connexion spécifique. Dans les industries de la tuyauterie et de la mécanique, une bride est une méthode de connexion de tuyaux, de vannes, de pompes et d'autres équipements pour former un système de tuyauterie. Elle offre également un accès facile pour le nettoyage, l'inspection ou la modification.

Alors que les brides standard (comme les brides à collet soudé, à souder à la tige, aveugles et à souder à emboîtement) sont rondes et conformes à des normes dimensionnelles spécifiques (ASME B16.5, ASME B16.47), une bride de forme spéciale est toute bride qui s'écarte de ces formes ou dimensions circulaires standard pour répondre à une exigence d'ingénierie spécifique. Il s'agit souvent de composants fabriqués sur mesure conçus pour des applications uniques, des contraintes d'espace ou des points de connexion non standard.

Pourquoi utiliser une bride de forme spéciale ? Les ingénieurs optent pour des brides de forme spéciale pour plusieurs raisons :

1. Connexions non circulaires : L'équipement de couplage (comme un réducteur, un corps de pompe ou une goulotte) peut avoir un motif de boulons ovale, carré ou rectangulaire. Une bride spéciale correspond à cette interface exacte.

2. Contraintes d'espace : Dans les environnements industriels exigus, une bride ronde de taille normale peut ne pas convenir. Une bride ovale ou de forme personnalisée peut assurer l'étanchéité nécessaire dans un espace limité.

3. Exigences d'alignement : Parfois, les trous de boulons doivent être orientés d'une manière très spécifique qui n'est pas possible avec des brides symétriques standard.

4. Adaptation à des conduits inhabituels : Dans les secteurs CVC, de manutention de matériaux ou des industries de procédés spécifiques, les conduits sont souvent rectangulaires ou carrés. Une bride spéciale permet de connecter un tuyau rond à une goulotte ou à un réservoir rectangulaire.

5. Applications à haute contrainte ou spécialisées : Les brides standard peuvent ne pas être suffisantes pour des pressions, des températures ou des environnements corrosifs extrêmement élevés, nécessitant une conception personnalisée avec des parois plus épaisses ou des alliages spécialisés.

Grades équivalents de bride spéciale en acier inoxydable ASTM A182 F304L

Les brides de forme spéciale peuvent être fabriquées à partir d'une grande variété de matériaux pour s'adapter à l'environnement :

• Acier au carbone : (par exemple, ASTM A105, A350) - Usage général, pétrole et gaz, structurel.

• Acier inoxydable : (par exemple, ASTM A182 F304/F316) - Environnements corrosifs, transformation alimentaire.

• Acier allié : (par exemple, ASTM A182 F11/F22) - Services à haute température et haute pression (comme la production d'énergie).

• Duplex et Super Duplex : (par exemple, ASTM A182 F51/F55) - Applications offshore et marines nécessitant une résistance élevée et une résistance à la corrosion.

• Alliages de nickel : (par exemple, Inconel, Hastelloy) - Environnements extrêmement corrosifs ou à haute température.

Composition chimique de la bride spéciale en acier inoxydable ASTM A182 F304L %

Propriétés mécaniques de la bride spéciale en acier inoxydable ASTM A182 F304L

Types courants de brides de forme spéciale

1. Brides ovales : Souvent utilisées lorsque l'espace est limité dans une direction (par exemple, sur les corps de vannes, les carters de compresseurs ou dans la construction navale). Elles offrent une bonne surface d'étanchéité avec une empreinte plus petite qu'une bride circulaire.

2. Brides carrées : Courantes dans les conduits basse pression, les réservoirs de traitement de l'eau et les équipements agricoles. Elles sont plus faciles à fabriquer pour les connexions carrées ou rectangulaires et sont souvent utilisées avec des joints simples découpés dans des tôles.

3. Brides rectangulaires : Très courantes dans la manutention de matériaux (systèmes de dépoussiérage), le CVC (chauffage, ventilation et climatisation) et le traitement chimique où de grands volumes d'air ou de matériaux sont déplacés par des conduits rectangulaires.

4. Brides segmentées ou en coquille : Il s'agit de brides fabriquées en deux ou plusieurs pièces qui sont boulonnées autour d'un tuyau existant. Elles sont utilisées pour les réparations, le renforcement ou pour le raccordement de dérivations à une ligne existante sans couper le tuyau (Hot Tapping).

5. Brides à orifice avec taraudages spéciaux : Bien que les brides à orifice soient un type standard, les versions "spéciales" comprennent des trous de prise de pression supplémentaires ou positionnés différemment pour des configurations de mesure de débit plus complexes.

6. Forgés sur mesure : Toute bride conçue à partir de zéro pour répondre à un dessin d'ingénierie spécifique, intégrant des motifs de trous de boulons uniques, des longueurs de moyeu inhabituelles ou des cônes spéciaux.

Application
