Disque forgé ASME SA965 F304 et anneau SA266 Gr.2 pour composants d'échangeur de chaleur

Présentation du produit

Le disque forgé ASME SA965 F304 et l'anneau forgé ASME SA266 Gr.2 sont des pièces forgées en acier personnalisées fabriquées pour les échangeurs de chaleur, les récipients sous pression et les équipements industriels associés.

La gamme de produits comprend deux types de composants forgés différents :

• Disque forgé en acier inoxydable austénitique ASME SA965 F304
• Anneau forgé en acier au carbone ASME SA266 Gr.2

Ces composants peuvent être fournis sous forme de pièces forgées individuelles ou fabriqués dans le cadre d'un ensemble de composants d'échangeur de chaleur personnalisé, conformément aux dessins d'ingénierie.

La géométrie finale du produit peut inclure le diamètre extérieur, le diamètre intérieur, l'épaisseur, la marge d'usinage, les trous de boulons, les surfaces d'étanchéité, les rainures, les alésages et d'autres caractéristiques spécifiques à la conception.

La norme ASTM A965/A965M couvre les pièces forgées en acier inoxydable austénitique pour les pièces sous pression et à haute température, y compris le F304, tandis que la norme ASTM A266/A266M couvre les pièces forgées en acier au carbone pour les chaudières, les récipients sous pression et les équipements associés.

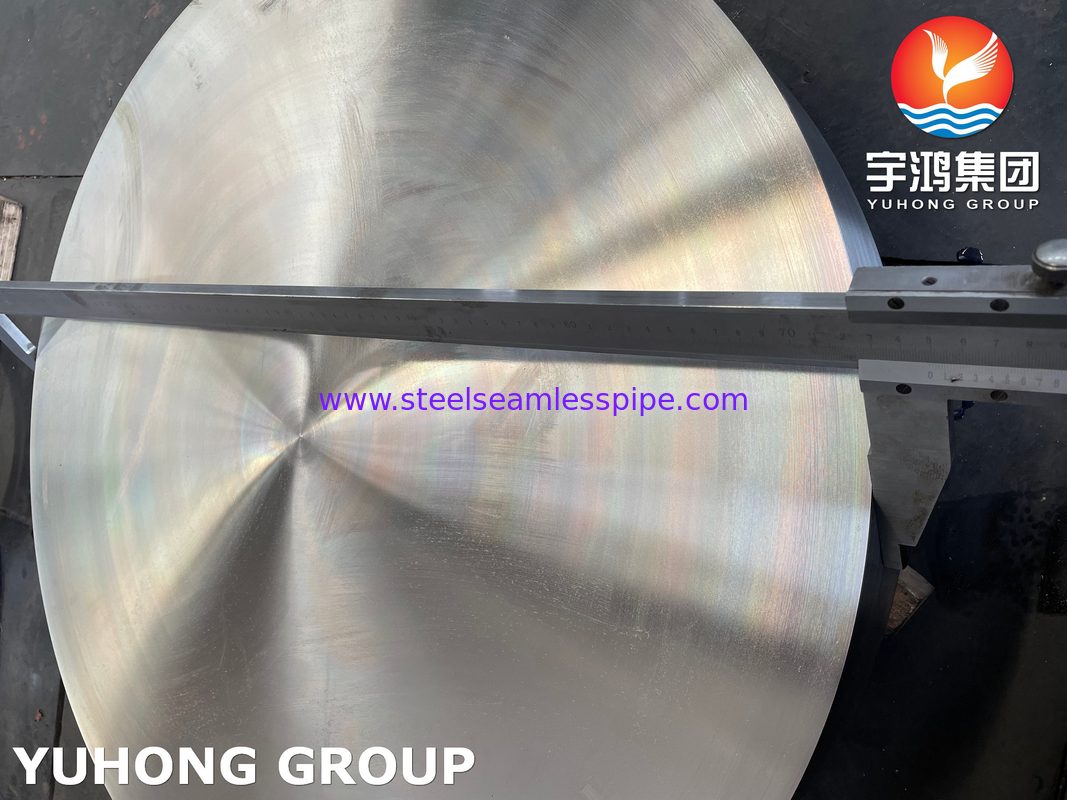

Disque en acier inoxydable forgé ASME SA965 F304

Pièce forgée en acier inoxydable austénitique

Norme du matériau :ASME SA965 / ASTM A965
Nuance du matériau :F304
Type de matériau :Pièce forgée en acier inoxydable austénitique
Forme du produit :Disque forgé / Pièce forgée ronde

Le F304 est couvert par la norme ASTM A965/A965M en tant que nuance de pièce forgée en acier inoxydable austénitique pour les pièces sous pression et à haute température. La spécification s'applique aux pièces forgées utilisées dans des équipements tels que les chaudières, les récipients sous pression et les composants associés.

Selon l'édition applicable de la spécification et les exigences d'achat, le disque forgé F304 peut être fourni après le traitement thermique et le processus d'usinage requis.

Caractéristiques d'usinage typiques

Le disque forgé peut être usiné avec :

• Alésage central
• Trous de boulons
• Trous de tubes
• Surface d'étanchéité
• Rainure de joint
• Fraisage
• Encastrement
• Profils personnalisés

La configuration finale doit suivre le dessin de l'équipement approuvé.

Anneau en acier au carbone forgé ASME SA266 Gr.2

Pièce forgée en acier au carbone pour récipient sous pression

Norme du matériau :ASME SA266 / ASTM A266
Nuance du matériau :Grade 2
Type de matériau :Pièce forgée en acier au carbone
Forme du produit :Anneau forgé

La norme ASTM A266/A266M couvre quatre grades de pièces forgées en acier au carbone pour les chaudières, les récipients sous pression et les équipements associés. Le matériau est produit par travail à chaud et forgeage, avec des exigences de propriétés chimiques et mécaniques spécifiées par la norme applicable.

L'anneau SA266 Gr.2 peut être fabriqué avec des dimensions personnalisées :

• Diamètre extérieur
• Diamètre intérieur
• Hauteur
• Épaisseur de paroi
• Marge d'usinage
• Face d'étanchéité
• Configuration des trous de boulons

Configuration disque et anneau

Disque forgé

Un disque forgé est généralement une pièce forgée circulaire pleine ou usinée.

Selon la conception de l'équipement, il peut être usiné davantage en composants avec :

• Ouvertures centrales
• Trous de tubes
• Trous de boulons
• Rainures
• Surfaces d'étanchéité

Anneau forgé

Un anneau forgé a une ouverture centrale et peut être fabriqué avec des diamètres intérieur et extérieur personnalisés.

Il peut être utilisé dans le cadre de :

• Ensembles d'équipements sous pression
• Connexions d'échangeur de chaleur
• Composants de type bride
• Composants de support structurel
• Pièces d'équipement forgées personnalisées

L'application finale dépend de la conception d'ingénierie approuvée.

Processus de fabrication

Préparation du matériau

Le matériau de forgeage approprié est sélectionné en fonction du composant requis :

• SA965 F304 pour le disque en acier inoxydable
• SA266 Gr.2 pour l'anneau en acier au carbone

La traçabilité du matériau peut être maintenue grâce à l'identification du numéro de coulée et à la certification du matériau.

Forgeage

Le matériau est forgé dans la forme de disque ou d'anneau requise avec une marge suffisante pour l'usinage final.

Le processus de forgeage est sélectionné en fonction de facteurs tels que :

• Diamètre du composant
• Épaisseur finale
• Poids de la pièce forgée
• Marge d'usinage
• Géométrie requise

Traitement thermique

Le traitement thermique est effectué conformément à la spécification du matériau applicable et aux exigences d'achat.

La norme ASTM A965/A965M spécifie les exigences pour les pièces forgées en acier inoxydable austénitique, tandis que la norme ASTM A266/A266M fournit les exigences de traitement thermique pour les pièces forgées en acier au carbone pour récipients sous pression en fonction de l'état du matériau spécifié.

Usinage CNC

Après le forgeage et le traitement thermique applicable, les composants peuvent être usinés conformément aux dessins d'ingénierie.

Les opérations typiques comprennent :

• Usinage du diamètre extérieur
• Alésage du diamètre intérieur
• Dressage
• Usinage de l'épaisseur
• Perçage des trous de boulons
• Usinage des rainures
• Finition de surface

Dimensions disponibles

Les informations produit existantes indiquent que les disques forgés peuvent être fournis dans des dimensions approximatives :

• Diamètre : 350 mm à 2500 mm
• Épaisseur : 45 mm à 650 mm
• Poids : 200 kg à 6000 kg

Les dimensions finales doivent être déterminées conformément au dessin d'ingénierie et à la conception du composant.

Spécifications du produit

Applications

Composants d'échangeur de chaleur

Les disques et anneaux forgés peuvent être fabriqués pour des ensembles d'échangeurs de chaleur personnalisés où la conception de l'équipement spécifie des composants forgés en acier inoxydable et en acier au carbone.

Les applications possibles comprennent :

• Composants structurels d'échangeur de chaleur
• Composants côté canal
• Pièces forgées de type bride
• Composants de couvercle
• Composants de support
• Pièces d'équipement sous pression usinées personnalisées

L'application finale doit être déterminée par le dessin du composant, la conception de la pression, la température de fonctionnement et le fluide de procédé.

Équipement de récipient sous pression

Les deux normes de matériaux sont associées à des pièces forgées pour équipements sous pression :

• A965 F304pour les pièces forgées en acier inoxydable austénitique sous pression et à haute température
• A266 Gr.2pour les pièces forgées en acier au carbone pour chaudières et récipients sous pression

Cela rend la combinaison de matériaux adaptée aux conceptions d'équipements qui nécessitent différents matériaux pour différents composants plutôt que d'utiliser un seul matériau dans tout l'assemblage.

Contrôle qualité et inspection

Inspection des matériaux

L'inspection peut inclure :

• Analyse de la composition chimique
• Tests de propriétés mécaniques
• Traçabilité du numéro de coulée
• Examen du certificat matériau
• PMI si spécifié

Inspection dimensionnelle

Les paramètres d'inspection peuvent inclure :

• Diamètre extérieur
• Diamètre intérieur
• Épaisseur
• Hauteur
• Dimensions de l'alésage
• Dimensions des trous de boulons
• Dimensions des rainures
• Tolérances d'usinage

Essais non destructifs

Conformément aux exigences du projet, les composants peuvent être fournis avec :

• Contrôle par ultrasons (UT)
• Contrôle par particules magnétiques (MT)
• Contrôle par ressuage (PT)

La norme ASTM A266 comprend des exigences supplémentaires où des tests ou des inspections supplémentaires sont spécifiés individuellement par l'acheteur.
