ASTM B564 UNS N08020 Flange de cou soudé en alliage de nickel alliage forgé 20 WNRF

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numéro de modèle:	Bride ASTM B564 UNS N08020 WNRF

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	Caisse/palette de contreplaqué
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (350)

Tube sans couture d'acier inoxydable (345)

Tuyau d'acier inoxydable duplex (137)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (172)

Tubes à nageoires (748)

échangeur de chaleur (41)

tube d'échangeur de chaleur (478)

Résistance à l'échangeur de chaleur (55)

Plaque tubulaire pour échangeur de chaleur (130)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (109)

Tube d'alliage de cuivre (258)

Tube d'acier allié (223)

Tube titanique (22)

tube recuit lumineux (166)

Tube de chaudière (163)

montage en acier (880)

Bride en acier (682)

Autres (412)

Pièces de revêtement (9)

Description de produit détaillée

Nom du produit:	Bride d'alliage de nickel	Dimension:	Les brides de norme ANSI, ASME bride, les BS bride, DIN bride, en bride etc.
Standard:	ASTM B564, ASME SB564	Matériel:	N08020, alliage 20
Taille:	1/2 "à 48"	Pression:	Classe150/300/600/9001500/2500
Taper:	L'écart entre les deux types d'équipement est fixé à la valeur de l'écart entre les deux types d'équ	Visage de bride:	Face mou (ff), face surélevée (RF), joint de type anneau (RTJ)
Application:	Industrie pétrolière et gazière, transformation chimique, génie marin, etc.
Mettre en évidence:	Bride WNRF en alliage 20 ASTM B564 , La valeur de la couche de soudage doit être supérieure ou égale à la valeur de la couche de soudage. , Bride en acier allié UNS N08020

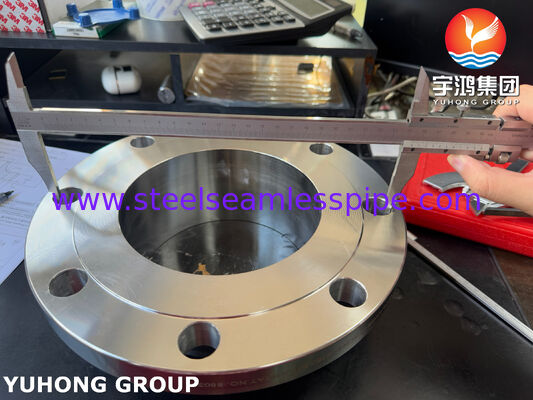

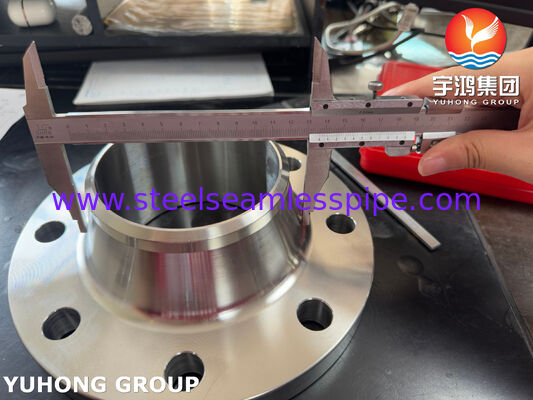

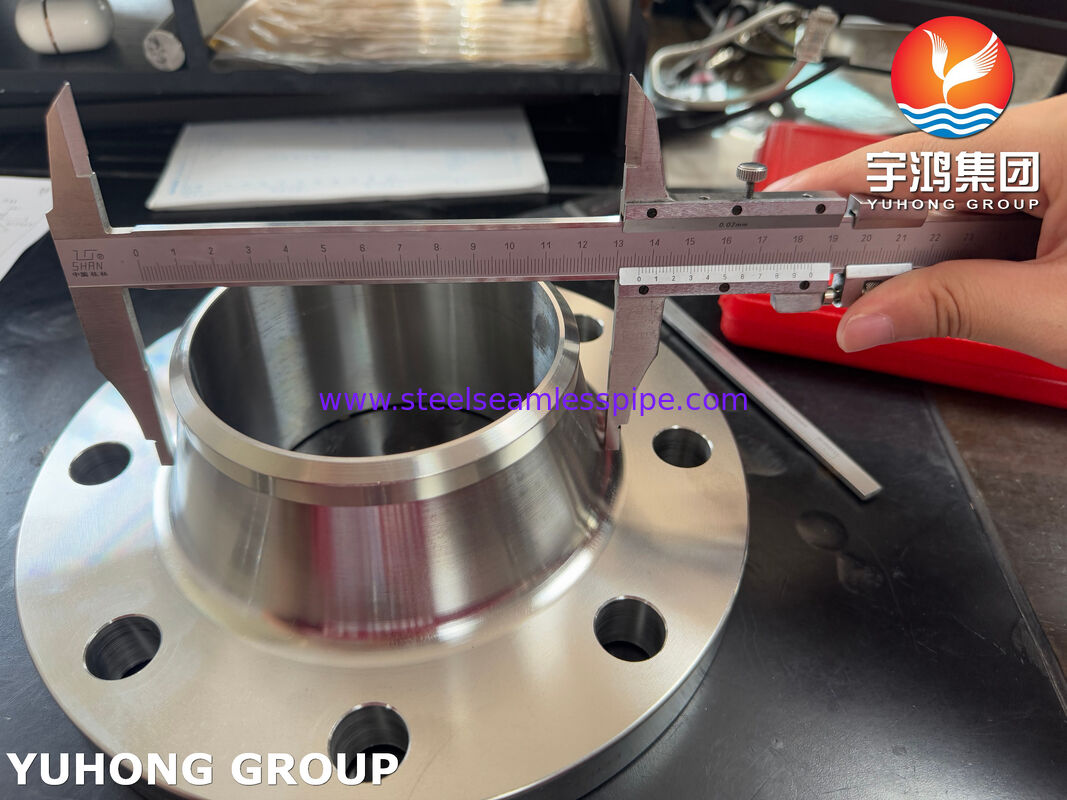

Bride à collet soudé en alliage de nickel ASTM B 564 UNS N08020 / Alloy 20 WNRF

La Bride WNRF ASTM B564 UNS N08020 est un élément de lutte contre la corrosion forgé de première qualité. Alors que le coude WP9 est votre choix pour les températures extrêmes, la bride Alloy 20 WNRF est votre choix définitif pour les produits chimiques extrêmement agressifs (en particulier l'acide sulfurique) à des températures modérées, offrant les doubles avantages d'un moyeu forgé résistant aux contraintes (collet soudé) et d'une interface d'étanchéité robuste (face surélevée) pour les services de fluides critiques et dangereux.

Quand spécifier l'alliage 20 ? Spécifiez l'alliage 20 lorsque vous avez besoin de :

Résistance prouvée à l'acide sulfurique et à l'acide phosphorique.
Bonne résistance générale à la corrosion là où le 316L échoue.
Résistance à la fissuration par corrosion sous contrainte de chlorure.
Une solution rentable qui évite le coût élevé d'alliages plus exotiques comme l'Hastelloy.

Matériau équivalent de la bride à collet soudé en alliage 20 ASTM B564 UNS N08020

NORME	UNS	WERKSTOFF NR.	AFNOR	EN	JIS	BS	GOST
Alloy 20	N08020	2.4660	Z2NCUD31-20AZ	NiCr20CuMo	-	-	-

Composition chimique (%) de la bride à collet soudé en alliage 20 ASTM B564 UNS N08020

Alloy 20	Ni	C	Mo	Mn	Si	Fe	Cu	S	P	Cr
Alloy 20	32 - 38	0.02 max	2 - 3	1 - 2	0.7 max	Bal	3 - 4	0.005 max	0.02 max	19 - 21

Caractéristiques mécaniques de la bride à collet soudé en alliage 20 ASTM B564 UNS N08020Densité

Point de fusion	Limite d'élasticité (décalage de 0,2 %)	Résistance à la traction	Allongement	8.1 g/cm3
1443 °C (2430 °F)	Psi - 35000 , MPa - 241	Psi - 80000 , MPa - 551	30 %	A

STM B564 UNS N08020 Bride à collet soudéBride en alliage de nickel Liste des spécifications

ASTM/ ASME B564 / SB564	Bride standard
BS, DIN, ASME, ANSI, EN	Tableau des tailles
1/2″ jusqu'à 48″ (15 - 1200NB)	Classe / Indice de pression
PN16, 2500#, PN25, 600#, 150#, 300#, 900#, PN10, 1500#, PN64, PN6, PN40	Type de bride
Collet soudé, pleine, à souder par insertion, à emboîtement, filetée, collet soudé long...	Normes ASTM
DIN, ANSI/ASME B16.48, B16.5, BS4504, BS 10, B 16.47 Séries A & B, EN-1092	Caractéristiques et avantages clés

Résistance supérieure dans les environnements difficiles : La combinaison de la conception robuste du collet soudé et de la forgeage à haute résistance de l'alliage 20 le rend capable de supporter des pressions et des températures élevées dans des services corrosifs.

Excellente soudabilité : Le "collet soudé" est conçu pour être soudé bout à bout directement au tuyau, créant une jonction solide et fiable. L'alliage 20 lui-même est facilement soudable à l'aide de métaux d'apport compatibles (par exemple, ER320LR, ENi-6620).
Longue durée de vie : Sa résistance exceptionnelle à un large éventail de produits corrosifs minimise les coûts de maintenance, d'arrêt et de remplacement.
Chemin d'écoulement lisse : Le moyeu conique permet une transition douce du tuyau à la bride, réduisant la turbulence et la perte de charge.
Application

Cette bride est utilisée dans les industries où les aciers inoxydables standard (304/316) échouent en raison de la corrosion.

Industrie de la transformation chimique (CPI) :

Réacteurs, réservoirs et tuyauteries manipulant de l'acide sulfurique, de l'acide phosphorique et d'autres produits chimiques agressifs.Industrie pharmaceutique :
Pour les processus impliquant des intermédiaires de haute pureté et corrosifs.Transformation des aliments et des boissons :
En particulier dans les applications avec des ingrédients acides et des agents de nettoyage chlorés.Pétrole et gaz (amont et intermédiaire) :
Manipulation de gaz acides (H₂S) et d'autres composants corrosifs du flux de puits.Industrie de la pâte et du papier :
Digesteurs et équipements de blanchiment.Fabrication de plastique :
Usines produisant des fibres synthétiques et des polymères.PT
