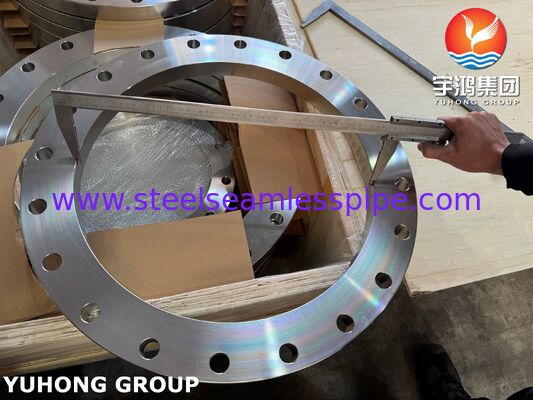

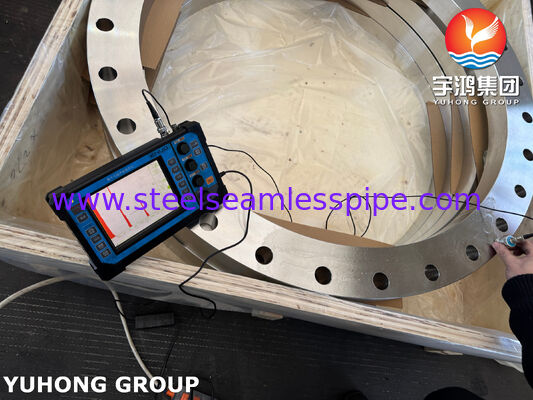

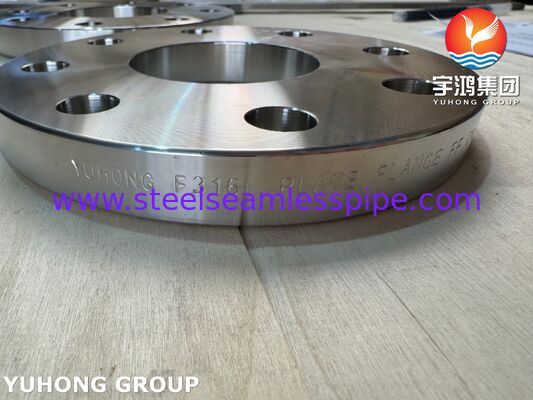

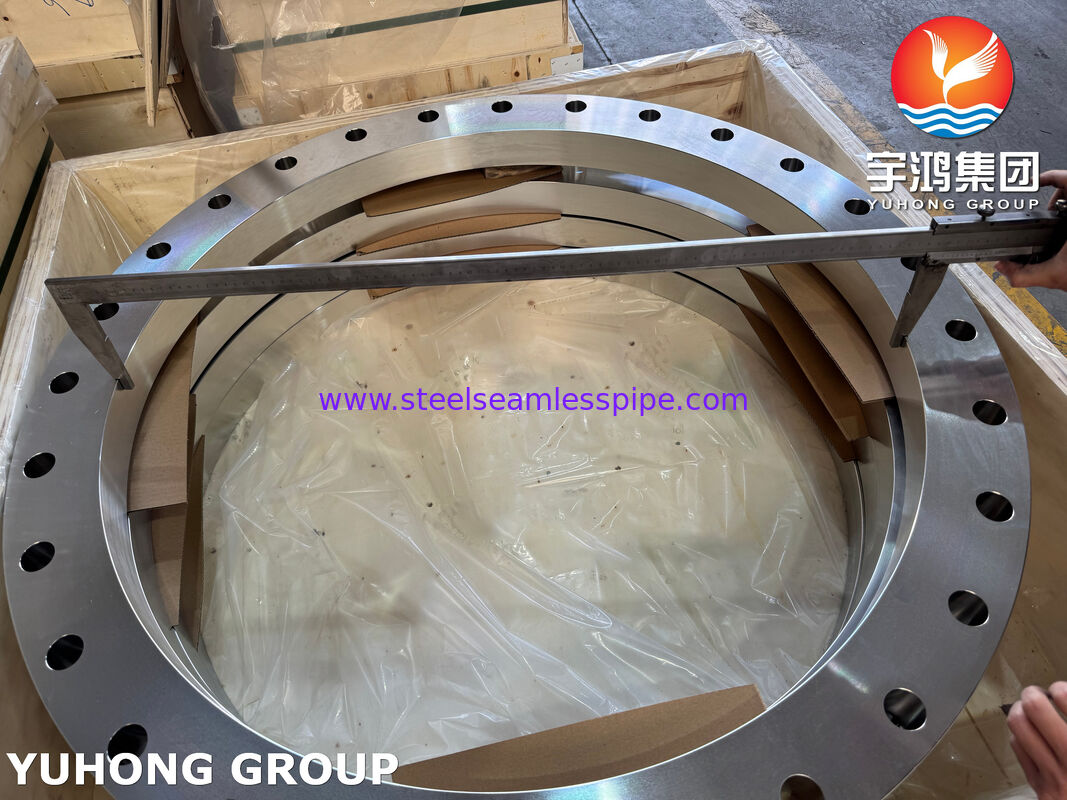

EN1092-1 Type 01A Flange en tôle A182 F316L Flange en acier inoxydable Flange à face plate

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO, API , ABS, DNV, GL , LR, NK
Numéro de modèle:	Bride de plaque d'acier inoxydable EN1092-1 F316L

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	Casse en plâtre / palettes
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (327)

Tube sans couture d'acier inoxydable (322)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (36)

Tubes à aiguille (152)

Tubes à nageoires (698)

échangeur de chaleur (24)

tube d'échangeur de chaleur (456)

Résistance à l'échangeur de chaleur (46)

Plaque tubulaire pour échangeur de chaleur (124)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (10)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (130)

Tuyau d'alliage de nickel (271)

Tube d'alliage de nickel (96)

Tube d'alliage de cuivre (247)

Tube d'acier allié (208)

Tube titanique (20)

tube recuit lumineux (173)

Tube de chaudière (151)

montage en acier (855)

Bride en acier (655)

Autres (404)

Pièces de revêtement (8)

Description de produit détaillée

Nom du produit:	Bride en acier inoxydable	Standard:	EN1092-1 / ASTM A182 / ASME SA182
Matériel:	F316L	Classe:	150 #, 300 #, 400 #, 600 #, 900 #, 1500 #, 2500 #
Taper:	PL, WN, SO, BL, SW, LWN	Affronter:	RF, FF, RTJ
Application:	Pétrole, produits chimiques, etc., raccords et connexion, bière
Mettre en évidence:	EN1092-1 Flange en acier inoxydable de type 01A , A182 F316L Flanche à face plate , à l'exclusion des produits du noyau

Bride plate plate EN 1092-1 Type 01A à face plate F316L Acier inoxydable

Une bride plate EN 1092-1 Type 01A en acier inoxydable ASTM A182 F316L est un disque d'acier plat et circulaire avec des trous de boulons mais sans moyeu ni face surélevée. Elle est conçue pour être soudée directement à un tuyau ou à un raccord et utilise un joint d'étanchéité pleine face (surface d'étanchéité plate). Le matériau F316L est un acier inoxydable austénitique à faible teneur en carbone et contenant du molybdène, qui offre une excellente résistance à la corrosion, en particulier contre les chlorures et les acides, et résiste à la sensibilisation après soudage.

Bride EN 1092-1 & ASME B16.5 / B16.47 Laquelle utiliser ?

EN 1092-1 : Nécessite le numéro de norme, le type, le DN, le PN, le matériau, le fabricant, le numéro de coulée.
ASME B16.5 : Nécessite le nom ou la marque du fabricant, la désignation du matériau (par exemple, A182 F316L), la classe, le NPS, le programme (si applicable), B16.5 et le numéro de coulée.

Scénario	Recommandation
Projet en Europe, en Asie, ou spécification demandant le PN	Utiliser EN 1092-1
Projet en Amérique du Nord, ou spécification demandant la Classe	Utiliser ASME B16.5 / B16.47
Connexion à des brides existantes	Doit correspondre à la norme – ne pas mélanger EN et ASME directement
Pétrole et gaz international (offshore)	Souvent ASME, mais certains opérateurs européens acceptent EN avec conversion PN/Classe
* Ne jamais boulonner directement une bride EN 1092-1 à une bride ASME B16.5. Les diamètres des cercles de boulons, les tailles des trous et les dimensions des faces sont différents. Utiliser une bride adaptatrice appropriée ou une pièce de transition fabriquée sur mesure conçue pour les deux normes.

Matériaux équivalents de la bride plate en acier inoxydable EN1092-1 F316L

NORME	NUMÉRO DE MATÉRIAU	UNS	JIS	BS	GOST	AFNOR	EN
SS 316L	1.4404	S31603	SUS 316L	316S11	03Ch17N14M3	Z3CND17‐11‐02	X2CrNiMo17-12-2

Composition chimique % de la bride plate en acier inoxydable EN1092-1 F316L

SS	UNS	C	MN	P	S	SI	CR	NI	MO	NB	TI
F316L	S31603	0.030	2.00	0.045	0.030	1.00	16.0-18.0	10.0-15.0	2.0-3.0	---	---

Application

Systèmes de tuyauterie basse pression (eau, produits chimiques, pétrole, gaz) où une face plate est requise (par exemple, connexion à des brides en plastique, PRV ou fonte).
Environnements marins et offshore – le F316L résiste à la corrosion par piqûres et par crevasses due à l'eau de mer.
Industrie pharmaceutique et agroalimentaire – facile à nettoyer, sans crevasses (lorsqu'un joint pleine face est utilisé).
Buses d'échangeurs de chaleur et de réservoirs avec joints à face plate.
Traitement des eaux usées – résistance aux chlorures et aux acides doux.
