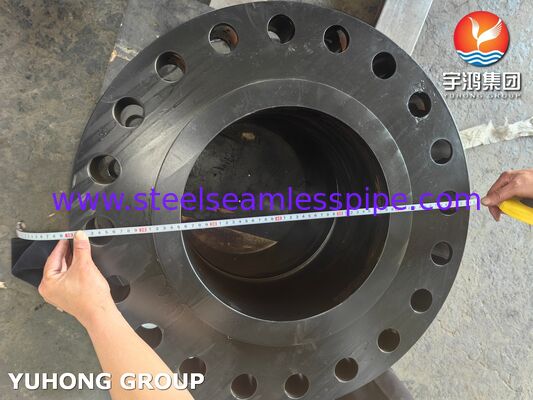

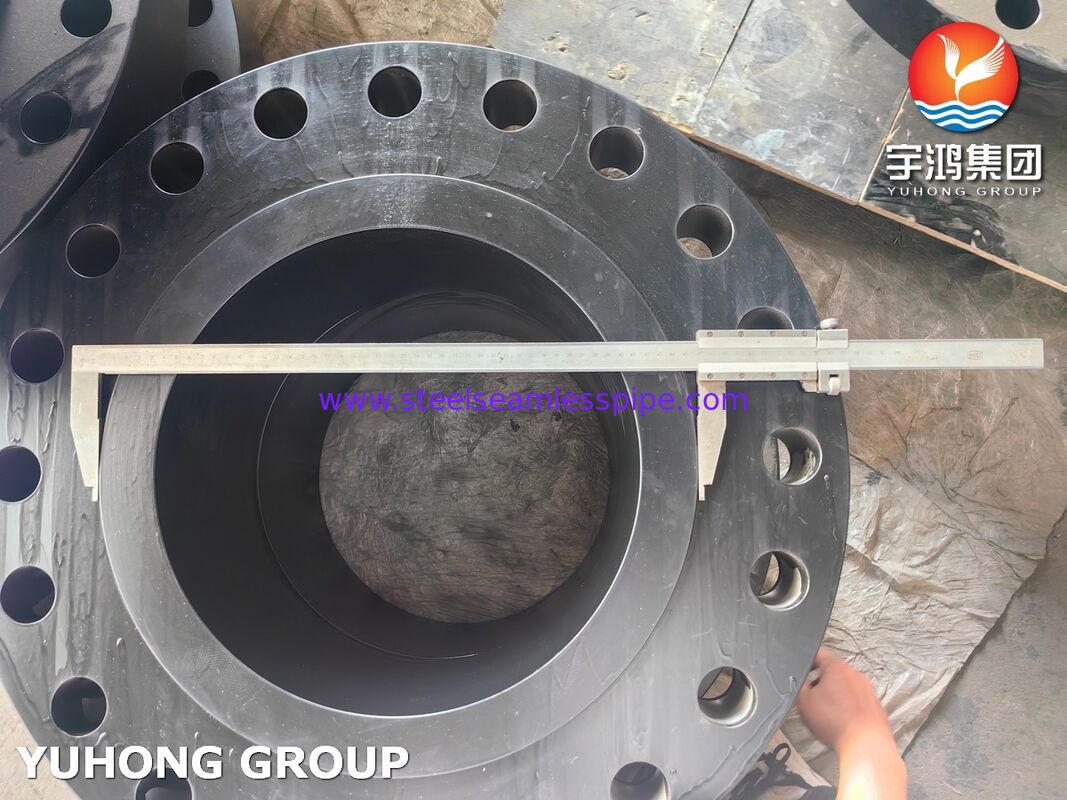

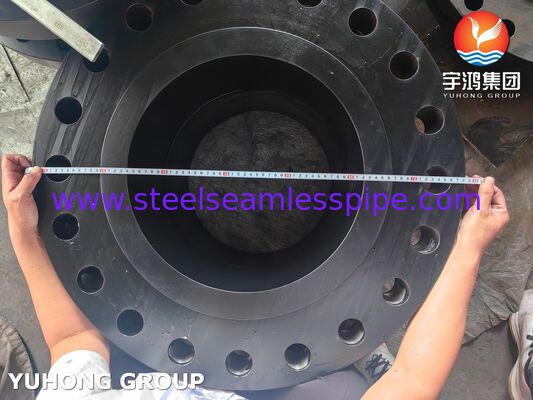

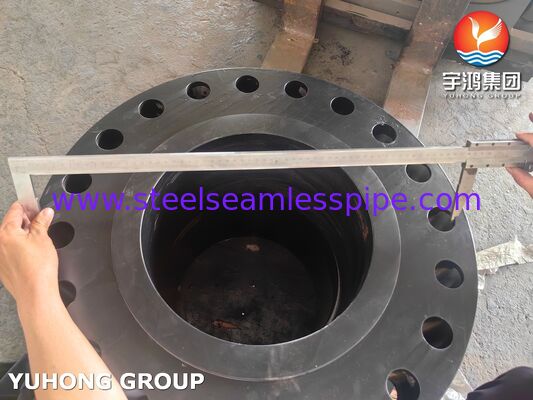

ASTM A694 F56 Flanges en acier au carbone WNRF / Flange de cou de soudure pour service à haute pression

ASEME B16.5 ASTM A694 / ASME SA694 Flanges WNRF en acier au carbone

Les pièces détachées ne doivent pas être utilisées pour les pièces détachées de l'un ou de plusieurs types de véhicules.sont des pièces forgées de haute résistance, testées pour les chocs, conçues pour une utilisation à haute pression et à température modérée-basse, en particulier dans les secteurs des pipelines pétroliers et gaziers et des têtes de puits.Leur force clé est la compatibilité avec les tuyaux de ligne API 5L X52 X65, combinés avec des essais d'impact obligatoires et la capacité de répondre à la NACE MR0175 pour le service acide.une solution conforme au code pour les systèmes de tuyauterie critiques.

Composition chimique en pourcentage de la bride WNRF en acier au carbone ASTM A694 F56

La dimension de la bride de l'ASTM A694 /ASME SA694 est indiquée à l'écran suivant:

Pourquoi choisir cette combinaison plutôt que l'A105?

Beaucoup d'ingénieurs choisissent des brides ASTM A694 F56 pour les raisons suivantes:

• Compatibilité de la force
  Lorsque le tuyau de connexion est API 5L X56 (rendement 56 ksi), une bride A105 (rendement 36 ksi) deviendrait le composant limitant la pression.

• Dureté à l'impact
  Les forgures A694 sont généralement testées par choc (Charpy V-notch) pour assurer un comportement ductile à basse température, souvent nécessaire pour les installations arctiques, sous-marines ou hivernales.A105 n'est pas automatiquement soumis à des essais d'impact.

• Compatibilité des services acides
  De nombreux projets spécifient A694 F56 avec des restrictions de dureté NACE MR0175/ISO 15156 (≤22 HRC) pour les environnements H2S. Les brides A105 nécessitent souvent un traitement séparé et plus restrictif pour respecter ces limites.

• Intégrité structurelle
  Le moyeu du cou de la soudure assure une transition graduelle des contraintes et permet une inspection radiographique complète de la soudure.Ceci est obligatoire dans les applications critiques où une bride de soudage à glissement ou à prise n'est pas autorisée.

Applications

• Le pétrole et le gaz en amont et en milieu

Ces brides se trouvent sur les têtes de puits haute pression, les systèmes de collecte et les pipelines de transport longue distance.

• Traitement pétrochimique et chimique

Utilisé dans les boucles de réacteurs haute pression, les unités d'hydroprocessage et les tuyaux de service sévères où la charge cyclique ou les basses températures sont des facteurs.

• Génération d'électricité

En particulier dans les usines à cycle combiné, les lignes de vapeur à haute pression et les systèmes d'alimentation en eau des chaudières qui nécessitent des composants forgés à haute résistance et résistance à la fatigue.

• Offshore et sous-marine

Les plates-formes, les FPSO et les collecteurs sous-marins s'appuient sur ces brides en raison de leur combinaison de haute résistance, de résistance aux chocs et d'étanchéité fiable dans des conditions extrêmes.
