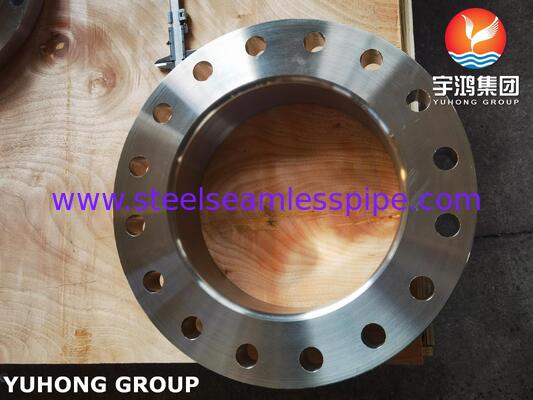

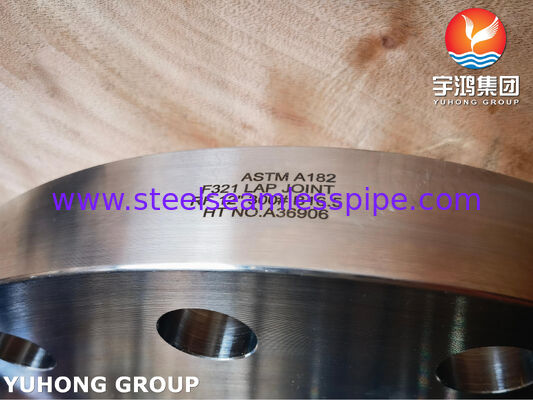

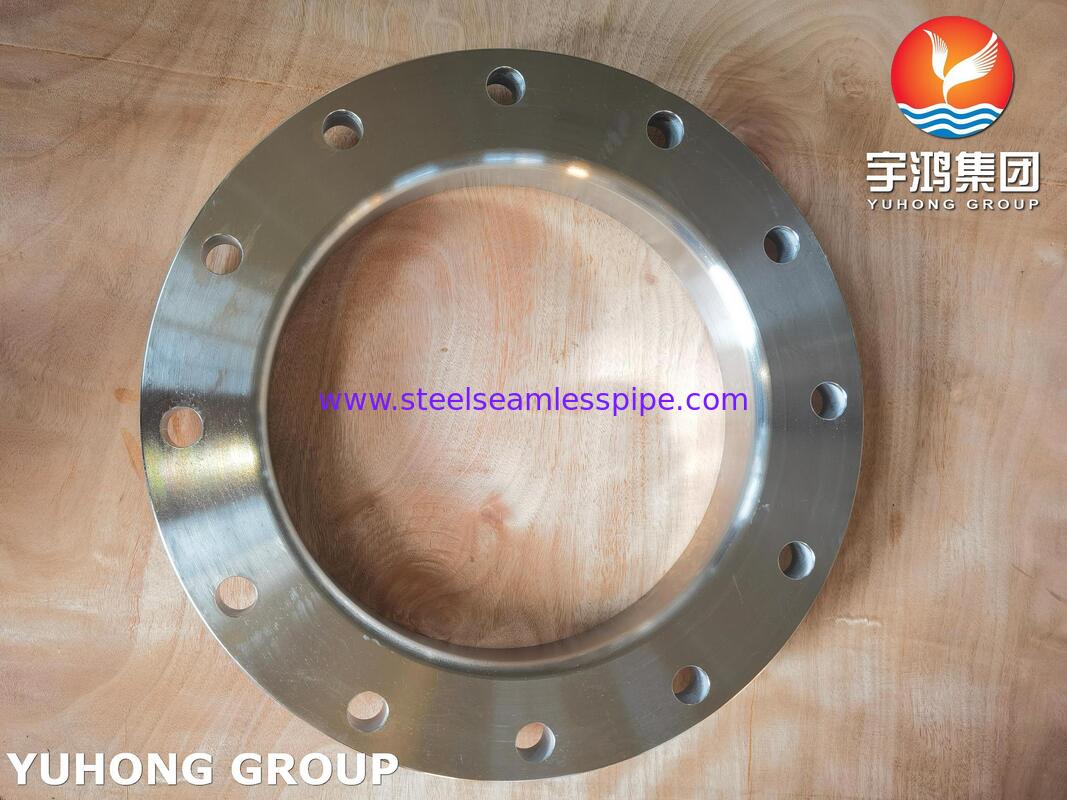

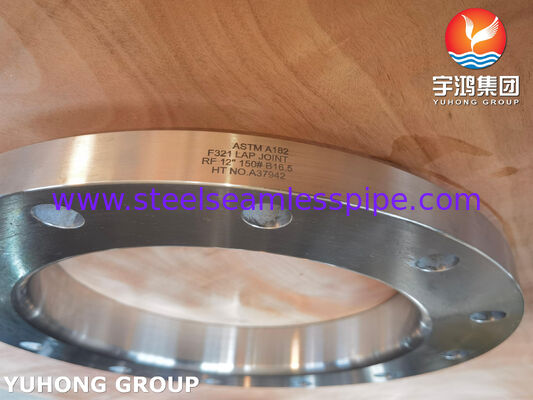

ASTM A182 F321 / UNS S32100 / 1.4541 Flange en acier inoxydable à enroulement joint Flange RF

Bride en acier inoxydable ASTM A182 F321UNS S32100Bride à joint à recouvrement en acier forgé

Bride à joint à recouvrement ASTM A182 F321pour un système de tuyauterie à haute température où vous avez besoin de la flexibilité et de la facilité d'alignement d'une bride libre, et où le matériau doit résister à la corrosion intergranulaire après soudage.

Une bride à joint à recouvrement n'est pas un composant monobloc comme une bride à collet soudé ou une bride à glissement. C'est un ensemble en deux parties composé de : 1. L'anneau de bride (bride libre) : C'est la partie fabriquée en ASTM A182 F321. Elle ressemble à une bride à glissement mais présente un rayon au niveau de l'alésage sur la face arrière. 2. Le talon de tuyau : C'est un morceau de tuyau court et séparé qui est soudé au tuyau. Il possède une lèvre incurvée qui correspond au rayon de l'anneau de bride.

Pourquoi le F321 pour un service à haute température ?

1. Résistance à la sensibilisation :

Le talon de tuyau nécessite un soudage au tuyau. Si vous utilisiez un talon de tuyau standard en 304, la chaleur du soudage pourrait sensibiliser le matériau, le rendant susceptible à la corrosion. La stabilisation au titane du F321 empêche cela.

2. Intégrité à haute température :

L'anneau de bride lui-même, bien qu'il ne soit pas en contact avec le fluide de procédé, est exposé à la chaleur ambiante rayonnant du tuyau. Le F321 conserve ses propriétés mécaniques et son intégrité structurelle dans cet environnement chaud mieux que les nuances non stabilisées.

Avantages de la conception à joint à recouvrement

• Facilité d'alignement : Comme l'anneau de bride tourne, les trous de boulons sont incroyablement faciles à aligner, ce qui est un avantage majeur dans la construction sur site ou lors de la connexion à des équipements dont les brides ont des trous de boulons fixes.

• Économies dans les systèmes à haute teneur en alliage : Vous pouvez utiliser un matériau moins cher pour l'anneau de bride (par exemple, l'acier au carbone) tandis que les parties en contact avec le fluide (le talon de tuyau et le tuyau) sont fabriquées dans l'alliage coûteux. Cependant, dans ce cas précis (F321), les deux parties seraient probablement en F321 pour une solution complète à haute température.

• Inventaire réduit : Un jeu d'anneaux de bride peut être utilisé avec des talons de tuyau de différents programmes (épaisseurs de paroi), tant que l'alésage de l'anneau est suffisamment grand.

Applications

• Échangeurs de chaleur : Fréquemment utilisés sur les canaux et les corps des échangeurs de chaleur où la dilatation thermique et la nécessité de démontages fréquents pour le nettoyage sont courantes. La bride libre peut supporter les contraintes thermiques mieux qu'une bride fixe, et le matériau F321 résiste aux températures de fonctionnement.

• Tuyauterie de four et lignes de resuperchaleur : Tout système de tuyauterie fonctionnant constamment au-dessus de 427 °C (800 °F).

• Systèmes d'échappement d'avions et aérospatiaux : Là où la chaleur et les vibrations élevées sont des facteurs.

• Usines chimiques et pétrochimiques : Dans les procédés impliquant des températures élevées, surtout lorsque la corrosion aqueuse n'est pas la principale préoccupation mais que la résistance à haute température l'est.
