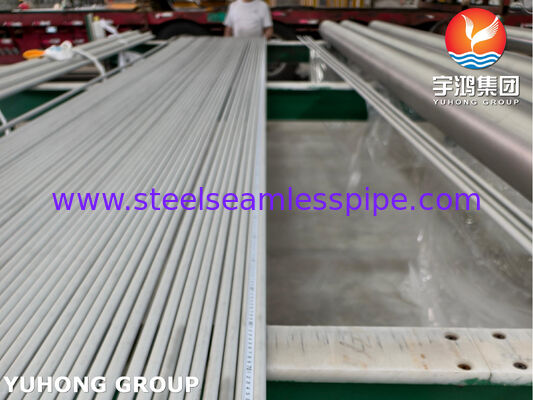

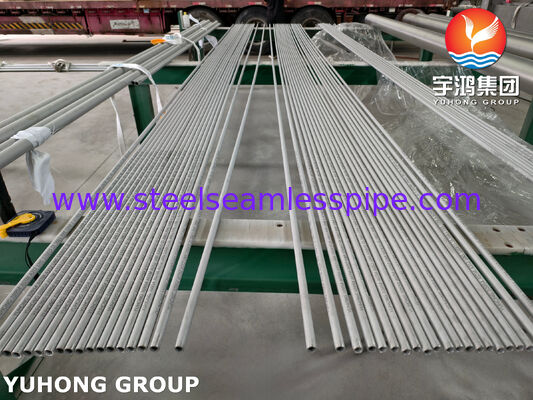

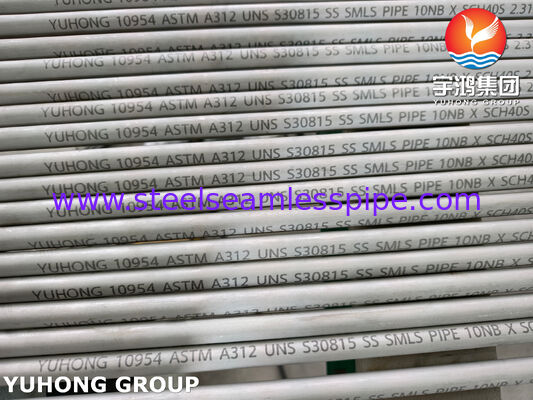

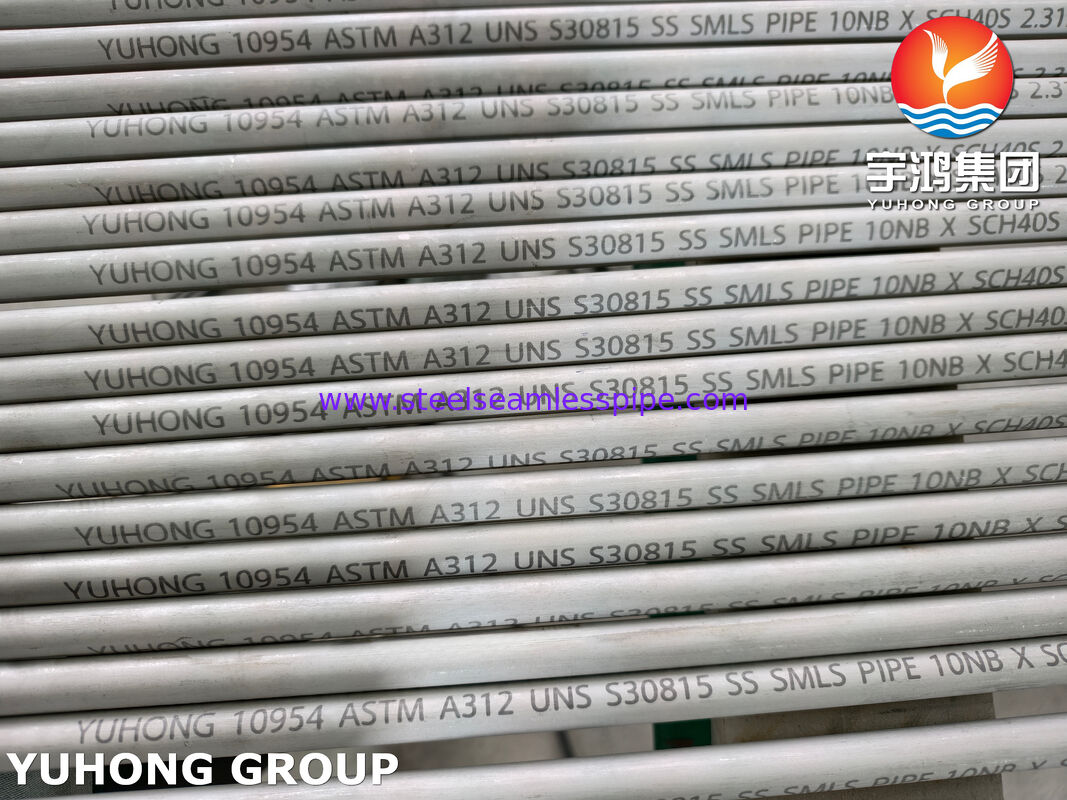

Pipe en acier sans soudure ASTM A312 UNS S30815 - Tubes résistantes à haute température et oxydation
ASTM A312 UNS S30815 tuyau d'acier sans soudure - Tubes résistantes aux températures élevées et à l'oxydation pour les échangeurs de chaleur, les fours et les applications pétrochimiques
Le leadership de l'industrie et les capacités d'approvisionnement de base
Yuhong Group Co., Ltd. est un fabricant spécialisé dans les équipements de transfert de chaleur critiques et les composants de confinement de pression.et certifications TS pour les récipients sous pression, pour soutenir la production d'échangeurs de chaleur à coque et à tube, de refroidisseurs d'air et de chauffe-eau.Nous sommes reconnus pour notre expertise technique dans les applications de tubes d'échangeurs de chaleur à haute température, en particulier dans les sections de convection des fours de raffinerie., les sorties de réformateurs et le service de craquage d'éthylène, où la fiabilité des tubes a une incidence directe sur le temps de fonctionnement de l'unité.
Au-delà de la fourniture de tubes finis, nous fournissons des services de fabrication intégrés, y compris le pliage en U, le finning et la fabrication complète de feuilles / baffles / canaux.Cela permet un contrôle strict de l'interface dimensionnelle du tube à l'échangeur complet.

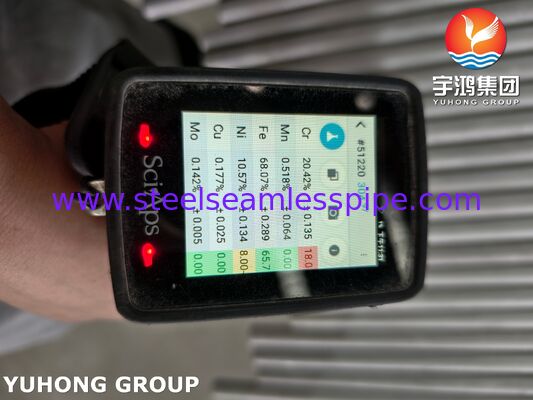

Composition chimique (ASTM A312 UNS S30815)
La résistance à haute température et la résistance à l'oxydation de l'alliage découlent de son équilibre contrôlé de chrome, de nickel et d'azote avec des additifs de terres rares.La composition est strictement conforme aux prescriptions du tableau 1 de l'ASTM A312.
| Élément |
Composition (%) |
| Le carbone (C) |
0.05 contre 0.10 |
| Manganèse (Mn) |
≤ 200 |
| Périmètre d'écoulement |
≤ 0,045 |
| Soufre (S) |
≤ 0,030 |
| D'autres composés |
1.40 à 2.00 |
| Pour les métaux non métalliques |
20.0 à 22.0 |
| Nikkel (Ni) |
10.0 à 12.0 |
| L'azote (N) |
0.14 contre 0.20 |
| Cerium (Ce) |
00,03 contre 0.08 |
| Fer (Fe) |
Le solde |
Exigences de fabrication et protocole d'essai
Aux termes de la norme ASTM A312, les tubes S30815 sans couture sont fabriqués par un procédé de finition à chaud ou à froid.
- Traitement thermique:Réglage de la solution à 1040-1150°C suivi d'un refroidissement rapide pour préserver la structure entièrement austénitique et l'azote dans la solution solide.
- Tests par norme:L'essai de l'aplatissement, l'essai de la bride (pour les tailles ≤ NPS 6), l'essai de dureté et l'essai hydrostatique (ou l'essai électrique non destructeur selon l'ASTM E213/E309) sont effectués sur chaque tube.
- Tolérances dimensionnelles:Le diamètre extérieur, l'épaisseur de la paroi et la droiture sont vérifiés à l'aide des tableaux 3 et 4 de l'ASTM A312 afin de s'assurer qu'ils s'adaptent aux trous des feuilles de tube et aux supports des déflecteurs.
Note sur les processus critiques:Le post-formage (U-bending) nécessite le re-grillage de la solution, sauf si elle est effectuée dans l'état de re-grillage complet et avec un rayon de flexion ≥ 3 × O.D., selon les règles reconnues pour les récipients sous pression.Notre opération de flexion interne contrôle l'ovalité et l'amincissement des parois dans les limites autorisées de la section VIII de l'ASME.
Compatibilité des capacités de fabrication et des qualités des matériaux
Nous fournissons des tubes S30815 intégrés avec des composants complémentaires:
| Composant |
Compatibilité et qualité des matériaux |
| Tuyaux de tôles / déflecteurs |
Plaque SA-240 304/304L, 316/316L ou S30815 |
| Les canaux / têtes |
SA-516 Gr.70 (charbon à basse température) ou SA-240 304H |
| Appareils et brides |
A182 F304/F316 - soudé ou forgé |
| Tubes à pente en U |
S30815, 304H, 321H, 347H, alliage 800H/825 |
Tous les composants assortis sont conçus selon les mêmes normes ASTM/ASME afin d'éviter toute incompatibilité galvanique ou thermique à haute température de fonctionnement.
Scénarios d'application
Ce tuyau sans soudure est conçu pour un fonctionnement continu dans:
- Coils de radiation et de convection du chauffeur/du four- chauffeurs de procédés, tubes réformateurs, bobines de fissuration.
- Échangeurs de chaleur à coque et à tubes- lorsque la température du procédé d'entrée dépasse 650°C.
- Particules de refroidisseur d'air- dans les services aériens de condensation à haute température.
- Unités de récupération de chaleur- y compris les tubes à queue de poule et les thermos.
Avantages techniques, caractéristiques clés et services personnalisés
- Résistance à l'oxydation:L'ajout de Si et de Ce favorise une écaille d'oxyde étroitement adhésive, réduisant l'éclatement pendant le cycle thermique (testé selon ASTM G54 à 1100 °C).
- Résistance à la rampe:La dispersion fine des nitrides fournit une contrainte de rupture de 105 heures plus élevée par rapport au 304H dans la gamme 650-900 °C.
- Fabrication:Excellent pour le pliage à chaud, le dessin à froid et le soudage (GTAW avec remplissage ER308LSi correspondant).
- Services personnalisés:Nous proposons une coupe de longueur fixe, une flexion en U avec un rayon adapté à TEMA R/C/B et une passivation par soufflage de perles/piquage pour une meilleure propreté.
Questions fréquemment posées
Q: Quelle est la température de fonctionnement continue maximale du tube sans soudure S30815?
R: Dans les atmosphères oxydantes, service jusqu'à 1150 °C de façon intermittente et à 1100 °C de façon continue, à condition que la contrainte sur les parois des tubes reste inférieure à la contrainte autorisée par l'ASME pour cette catégorie.
Q: Comment le S30815 se compare-t-il au 304H pour le service d'échangeur de chaleur?
R: S30815 offre une résistance à l'oxydation supérieure et une résistance à chaud plus élevée en raison de sa teneur plus élevée en Si et en N.tandis que le 304H reste adapté à un coût inférieur, les tâches de température moyenne.
Q: La norme UNS S30815 exige-t-elle un traitement thermique après soudage (PWHT)?
R: Non - en raison de sa structure entièrement austénitique et de son niveau de ferrite contrôlé (< 5 FN), le PWHT n'est pas mandaté par l'ASTM ou l'ASME pour la plupart des services, mais il est conseillé de normaliser après une forte formation à froid.
