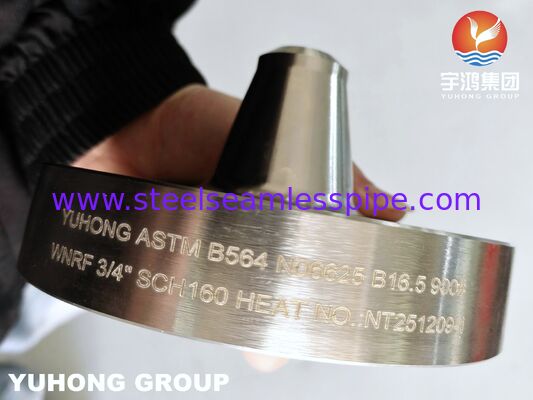

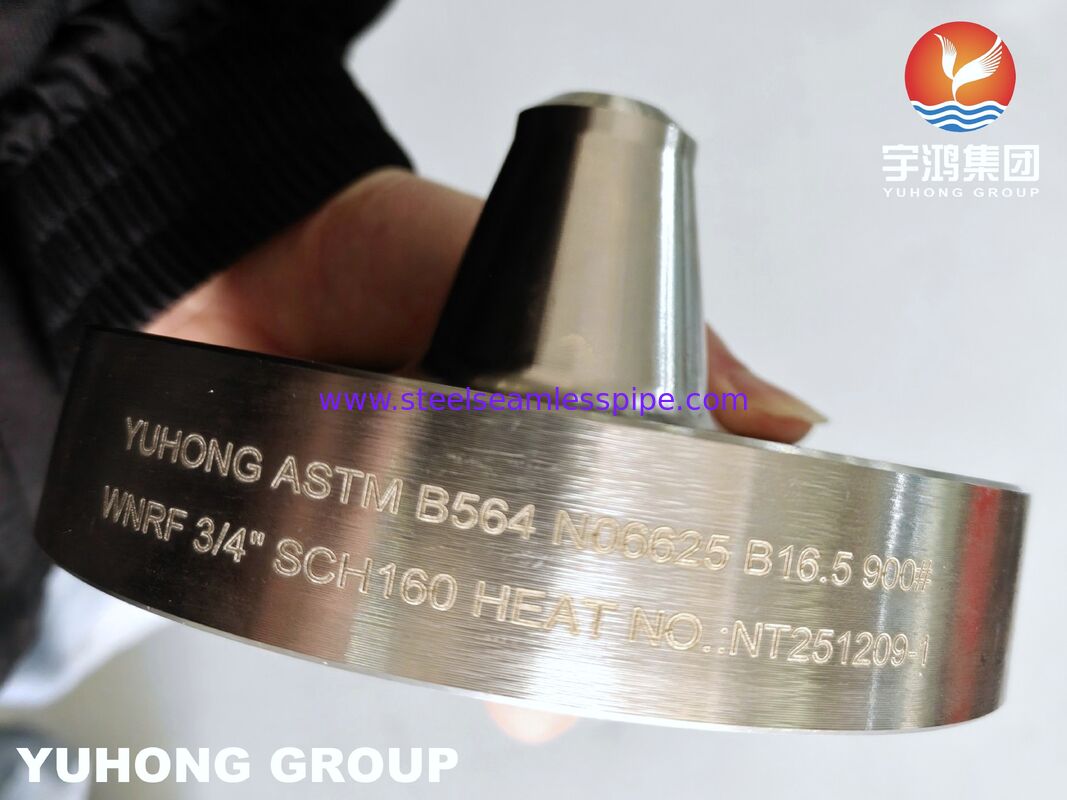

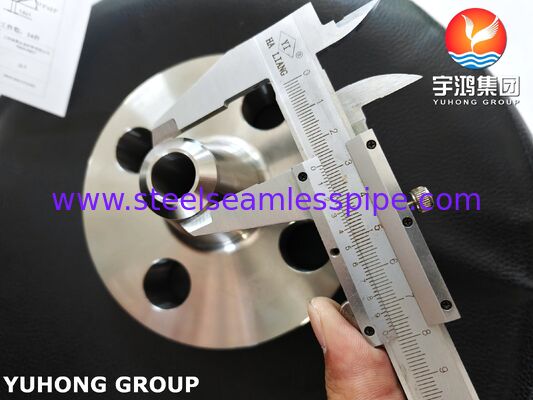

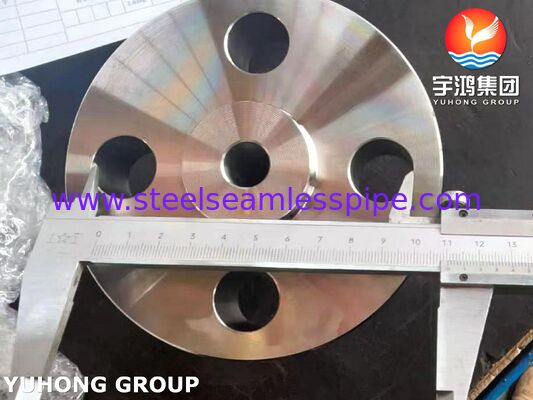

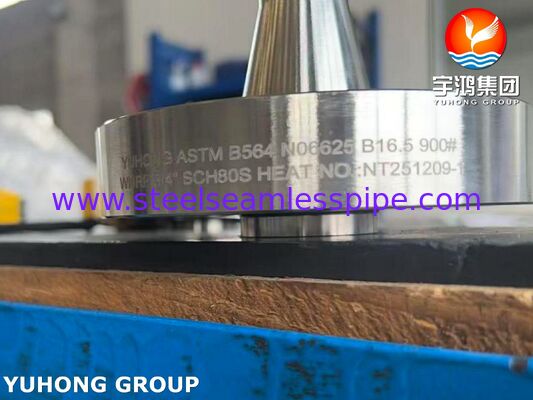

Bride WNRF Inconel 625 ASTM B564
Présentation du produit
Brides à collet soudé à face surélevée Inconel 625 pour tuyauteries de process corrosives
Les brides WNRF Inconel 625 ASTM B564 sont forgées à partir de l'alliage nickel-chrome-molybdène-niobium UNS N06625 et usinées avec une configuration à collet soudé et à face surélevée.
L'alliage est sélectionné pour les systèmes de tuyauterie où la résistance aux environnements contenant des chlorures, à la corrosion localisée et à l'exposition à des températures élevées est importante. Le long moyeu conique de la bride à collet soudé assure une transition progressive du tuyau au corps de la bride, rendant cette configuration adaptée aux tuyauteries sous pression et en service cyclique.
Les dimensions des brides, les configurations des trous de boulons et les classes de pression peuvent être fabriquées selon l'ASME B16.5, l'ASME B16.47 ou d'autres normes dimensionnelles applicables, tandis que la spécification de forge du matériau suit l'ASTM B564.
Spécifications techniques
| Article |
Spécification |
| Nom du produit |
Bride WNRF Inconel 625 |
| Matériau |
Inconel 625 / UNS N06625 |
| Norme du matériau |
ASTM B564 / ASME SB564 |
| Type de bride |
Collet soudé à face surélevée |
| Face |
Face surélevée (RF) |
| Norme dimensionnelle |
ASME B16.5 / B16.47 |
| Procédé de fabrication |
Forgé et usiné CNC |
| Traitement thermique |
Recuit / Recuit de mise en solution |
| Classe de pression |
Classe 150–2500 |
| Taille |
Selon la norme ASME ou le dessin du client |
| Inspection |
PMI, UT, PT, Inspection dimensionnelle |
| Documentation |
EN 10204 3.1 / 3.2 |
Caractéristiques du produit
- Construction en alliage à base de nickel
L'UNS N06625 offre une combinaison de résistance à la corrosion et de résistance mécanique pour les environnements de process exigeants.
- Géométrie du collet soudé
Le moyeu conique crée une transition progressive entre la paroi du tuyau et la bride, rendant la configuration WN adaptée aux charges de pression et cycliques.
- Surface d'étanchéité à face surélevée
La configuration RF fournit une zone de siège de joint définie pour les raccords de tuyauterie boulonnés.
- Face de bride usinée avec précision
Les trous de boulons, l'alésage, l'épaisseur de la bride et les dimensions de la face peuvent être usinés CNC selon la norme dimensionnelle applicable.
La traçabilité du numéro de coulée et la documentation du matériau peuvent être fournies pour les applications sous contrôle de projet.
Applications typiques de la bride B564 Inconel 625
- Tuyauteries de process chimiques
- Systèmes de process offshore
- Systèmes de manipulation d'eau de mer
- Équipements de désulfuration des gaz de combustion
- Unités de traitement des acides
- Ingénierie marine
- Traitement des gaz acides
- Tuyauteries de process à haute température
- Systèmes de récupération de chaleur résiduelle
- Équipements de contrôle de la pollution
Grades équivalents / apparentés Inconel 625
| Norme |
Grade |
| ASTM |
B564 N06625 |
| ASME |
SB564 N06625 |
| UNS |
N06625 |
| Grade commercial |
Inconel 625 / Alliage 625 |
| EN |
2.4856 |
| Désignation du matériau EN |
NiCr22Mo9Nb |
Inspection et certification
- Certificat matériau EN 10204 3.1
- Certificat d'inspection EN 10204 3.2
- Identification positive des matériaux (PMI)
- Contrôle par ultrasons (UT)
- Contrôle par ressuage (PT)
- Contrôle de dureté
- Inspection dimensionnelle
- Enregistrement du traitement thermique
- Rapport d'inspection par un tiers
Pourquoi utiliser une bride à collet soudé ?
Collet soudé → Soudure bout à bout → Moyeu conique → Siège de joint → Raccordement boulonné
- Raccordement par soudure bout à bout
- Moyeu conique
- Alignement de l'alésage
- Répartition des contraintes
- Siège de joint
- Cyclage de pression
- Cyclage thermique
