Tubes soudés à hautes fréquences à nageoires TP347H Tubes de base et nageoires CS pour chaudières et chaudières

Tube à ailettes soudées à haute fréquence en acier au carbone sur tube de base en acier inoxydable ASTM A376 TP347H pour économiseurs de chaudières à récupération de chaleur et récupération de chaleur résiduelle à haute température

Dans les chaudières à récupération de chaleur (HRSG), les économiseurs de chaudières utilitaires et les systèmes de récupération de chaleur résiduelle des gaz de combustion à haute température fonctionnant au-dessus de 500 à 650 °C, les opérateurs rencontrent une surface d'échange thermique limitée, un desserrage progressif des ailettes sous cyclage thermique, une résistance de contact élevée et une dégradation du tube de base due à l'oxydation et au fluage. Notre tube de base en acier inoxydable austénitique sans soudure ASTM A376 TP347H équipé d'ailettes continues en acier au carbone par soudage par résistance à haute fréquence offre une liaison métallurgique robuste qui maintient les performances thermiques en service cyclique à haute température tout en augmentant considérablement la surface extérieure du côté des gaz de combustion.

Structure du produit – Tube de base ASTM A376 TP347H + ailettes en acier au carbone avec procédé de soudage à haute fréquence

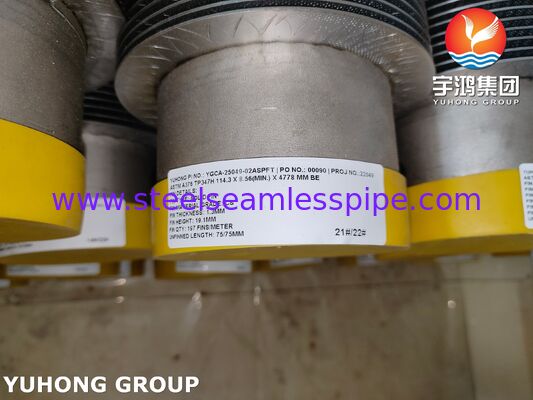

Le tube comprend un tube de base en acier inoxydable austénitique sans soudure ASTM A376 TP347H (UNS S34709) avec une bande continue d'ailettes pleines en acier au carbone enroulée hélicoïdalement et soudée en continu à la surface extérieure par soudage par résistance à haute fréquence (HFW).

Le procédé HFW génère une fusion localisée à la racine de l'ailette et à la surface du tube sous pression contrôlée, formant une liaison métallurgique continue sans métal d'apport. Cela produit une soudure de haute intégrité avec une excellente conductivité thermique, une résistance au choc thermique et une stabilité à long terme sous les vibrations et le cyclage de température typiques des chaudières HRSG et des économiseurs de chaudières.

Composition chimique – Tube de base ASTM A376 TP347H et matériau d'ailette en acier au carbone

Gamme dimensionnelle et tolérance – Tube à ailettes soudées à haute fréquence ASTM A376 TP347H + CS

Avantages de performance dans les applications HRSG et de gaz de combustion à haute température

• La soudure métallurgique continue assure une résistance de contact quasi nulle et élimine le détachement progressif des ailettes courant avec les conceptions enroulées par tension ou encastrées sous cyclage thermique.
• Le tube de base TP347H offre une résistance au fluage, une résistance à l'oxydation et une résistance à la corrosion intergranulaire supérieures à des températures élevées (capacité de service continu jusqu'à environ 815-850 °C limite d'oxydation ; conception de la pièce sous pression régie par les contraintes admissibles ASME).
• Les ailettes en acier au carbone offrent une amélioration rentable de la surface du côté des gaz de combustion, tandis que le tube de base en acier inoxydable gère la vapeur à haute pression ou le fluide de procédé.
• La haute résistance de la liaison résiste aux vibrations, au soufflage de suie et aux chocs thermiques typiques des économiseurs HRSG et des chaudières de récupération de chaleur.
• L'efficacité de l'échange thermique est considérablement augmentée par rapport aux tubes nus, permettant une récupération de chaleur plus élevée dans l'espace disponible et une réduction du nombre de rangées de tubes.

Focus sur l'application – Économiseurs HRSG, récupération de chaleur résiduelle de chaudières utilitaires et service à haute température pétrochimique

Ces tubes à ailettes HFW en ASTM A376 TP347H + acier au carbone sont spécifiés pour :

• Économiseurs et évaporateurs de chaudières à récupération de chaleur (HRSG) récupérant la chaleur des gaz d'échappement de turbine à gaz
• Économiseurs et préchauffeurs d'air de chaudières utilitaires fonctionnant sur des gaz de combustion à haute température
• Unités de récupération de chaleur résiduelle dans les usines pétrochimiques et de raffinage
• Réchauffeurs de procédé à haute température et sections de convection où un transfert de chaleur externe amélioré est requis du côté gaz

Le produit augmente la chaleur récupérable des flux de gaz de combustion à haute température, améliore l'efficacité thermique globale de l'installation et réduit le risque de défaillance du tube de base due à l'oxydation ou au fluage tout en maintenant une fixation fiable des ailettes en service cyclique.

Emballage, logistique et conditions commerciales

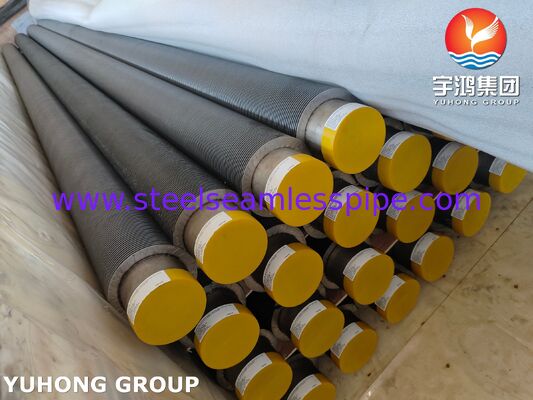

Les tubes sont emballés dans des caisses robustes en contreplaqué ou des caisses en bois à cadre en acier avec des supports internes et une protection des extrémités pour éviter la déformation des ailettes pendant le transport maritime ou terrestre. L'emballage d'exportation est conforme aux exigences de la NIMP 15 lorsque applicable.

• Quantité minimale de commande: 200-500 kg ou longueur équivalente (négociable pour les prototypes ou les petits lots d'essai)
• Base de prix: FOB ports principaux chinois (Shanghai, Ningbo, Tianjin, etc.)
• Délai de livraison: 35-60 jours après confirmation de la commande et réception de l'acompte ou de la lettre de crédit, en fonction de la quantité, du diamètre et de la configuration des ailettes
• Paiement : T/T ou L/C irrévocable à vue

Certificats et contrôle qualité – Traçabilité des matériaux ASTM A376 TP347H

Chaque expédition est accompagnée de :

• Certificat d'essai en usine EN 10204 3.1 couvrant la composition chimique, les propriétés mécaniques et le traitement thermique du tube de base ASTM A376 TP347H

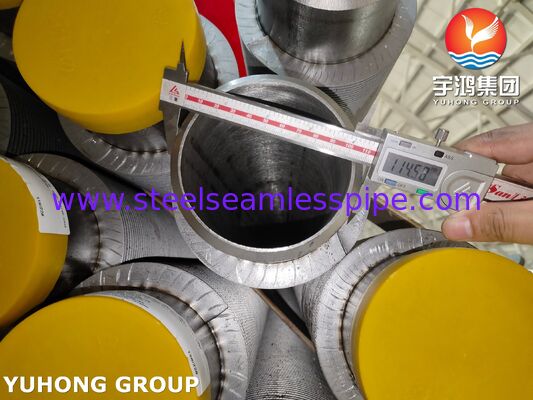

• Rapports d'inspection dimensionnelle et enregistrements d'intégrité de soudure
• Essais hydrostatiques et/ou examens non destructifs (courants de Foucault, ultrasons ou pénétration liquide) selon les spécifications
• Certification du système de management de la qualité ISO 9001
• Inspection par tierce partie en option (SGS, BV, Lloyd's, etc.)
