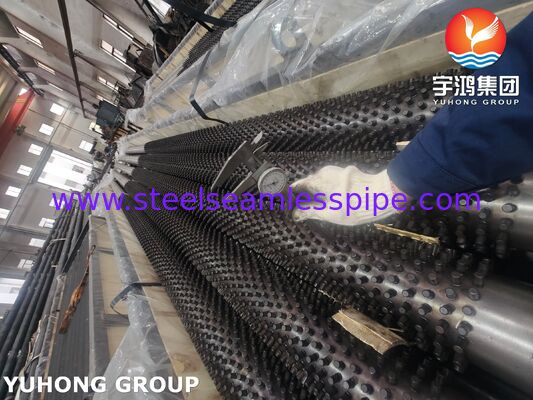

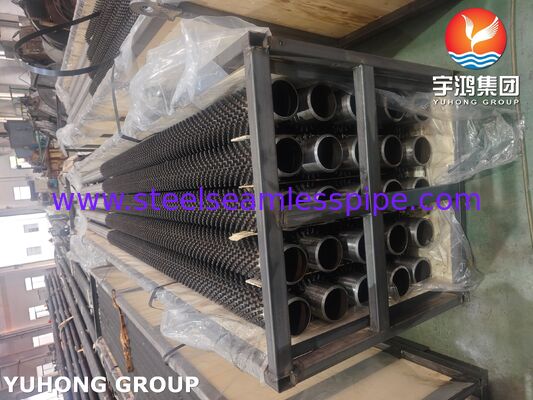

Tubes au plomb pour économiseurs ASTM A335 P5 acier allié

Les tubes à goujons ASTM A335 P5 pour économiseurs sont des composants d'échange thermique conçus pour les systèmes de chaudières à haute température, les équipements industriels de récupération de chaleur perdue et d'autres applications thermiques exigeantes. Fabriqués en acier allié au chrome-molybdène 5Cr-0.5Mo, ces tubes combinent une résistance à haute température, une résistance à l'oxydation et des performances fiables dans des environnements d'exploitation correctement conçus.

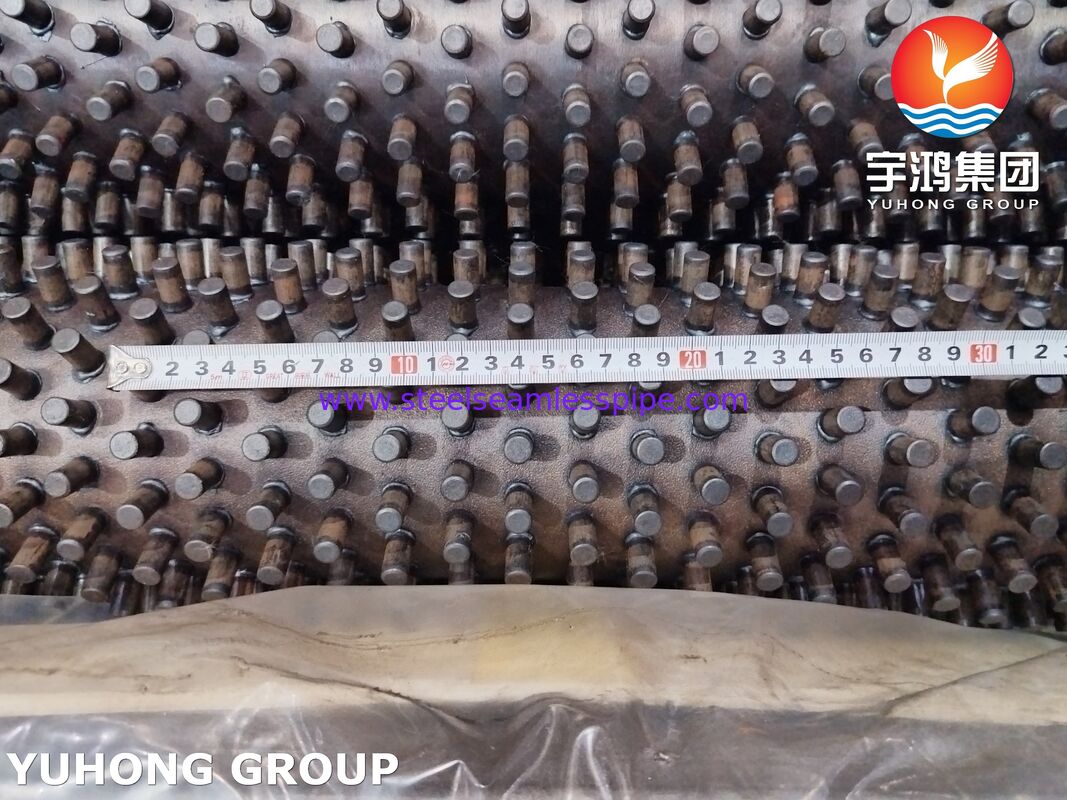

Les tubes à goujons comportent des goujons en métal plein soudés sur la surface extérieure du tube de base. Les goujons augmentent la surface effective d'échange thermique et favorisent l'échange de chaleur entre la paroi du tube et le flux de gaz environnant. Ils sont particulièrement utiles dans les applications où le transfert de chaleur côté gaz est limité ou lorsque les tubes à ailettes conventionnels peuvent être moins adaptés en raison de cendres, de poussières ou d'autres conditions de processus difficiles.

L'ASTM A335 P5 est une nuance d'acier allié au chrome-molybdène couramment associée aux services sous pression à haute température. Sa composition alliée offre une résistance utile à l'oxydation à haute température et des performances thermiques améliorées par rapport à l'acier au carbone ordinaire, sous réserve des conditions d'exploitation réelles et de l'environnement de corrosion.

Nos tubes à goujons peuvent être fabriqués selon les dessins des clients et les spécifications du projet, avec des dimensions de tubes, une géométrie de goujons, des procédures de soudage et des finitions de surface personnalisées pour répondre aux exigences des économiseurs industriels et des systèmes de récupération de chaleur.

• Acier allié haute température : Les tubes de base ASTM A335 P5 conviennent aux applications à haute température correctement conçues.

• Surface d'échange thermique améliorée : Les goujons soudés augmentent la surface externe disponible pour l'échange de chaleur côté gaz.

• Fixation robuste des goujons : Le soudage des goujons est sélectionné en fonction de l'intégrité mécanique requise, des conditions de service et des procédures de soudage applicables.

• Flexibilité d'application : Le diamètre, la hauteur, l'espacement, la disposition des goujons et la longueur du tube peuvent être personnalisés.

• Fabrication industrielle : La production peut être coordonnée avec les tolérances dimensionnelles spécifiées, les exigences d'inspection et la documentation du projet.

• Ingénierie personnalisée : Des configurations adaptées peuvent être développées pour les nouvelles installations, les équipements de remplacement et les mises à niveau des systèmes de récupération de chaleur.

Les tubes à goujons peuvent être intégrés dans les conceptions d'économiseurs pour récupérer la chaleur sensible des gaz de combustion et la transférer à l'eau d'alimentation de la chaudière ou à un autre fluide de travail désigné. La disposition finale dépend de la conception de la chaudière, du profil de température et de la perte de charge admissible côté gaz.

Dans les fours industriels, les systèmes de combustion et les installations de chauffage de processus, les tubes à goujons peuvent aider à récupérer l'énergie thermique des gaz d'échappement qui seraient autrement rejetés.

Des ensembles de tubes à goujons correctement conçus peuvent être utilisés dans certaines sections de récupération de chaleur des chaudières où un acier allié haute température et une surface externe mécaniquement robuste sont requis.

Les équipements de récupération de chaleur dans les raffineries et les usines pétrochimiques peuvent utiliser des tubes à goujons en acier allié lorsque la température, la pression et les conditions de corrosion du processus justifient le choix du matériau.

D'autres applications potentielles incluent les oxydants thermiques spécialisés, les sections de récupération de chaleur des fours à feu et les systèmes de refroidissement de gaz industriels, sous réserve d'une évaluation technique détaillée.

Les gammes de fabrication représentatives suivantes plutôt que les dimensions obligatoires spécifiées par l'ASTM A335. La disponibilité réelle, les tolérances et l'adéquation de la conception doivent être confirmées par rapport aux exigences du projet.

Important : Ces dimensions sont des gammes indicatives de fabrication de produits, et non des exigences ASTM universelles. Le matériau des goujons, la conception de la soudure, la méthode de fixation et les tolérances dimensionnelles doivent être convenus avant la production.

L'ASTM A335 P5 est un acier allié au chrome-molybdène. Le tableau suivant donne les limites de composition couramment spécifiées pour la nuance P5, sous réserve de confirmation par rapport à l'édition de la norme régissant et au certificat de matériau.

La teneur en chrome contribue à la résistance à l'oxydation à haute température, tandis que le molybdène améliore la résistance et la résistance à l'adoucissement thermique. L'équilibre de ces propriétés fait du P5 un candidat pour les tuyauteries sous pression et les équipements d'échange thermique à haute température correctement conçus.

La composition chimique doit être vérifiée à l'aide des exigences applicables de l'ASTM A335 et des dispositions d'analyse de chaleur ou d'analyse de produit spécifiées dans la commande.

Les exigences mécaniques minimales couramment spécifiées pour l'ASTM A335 P5 sont les suivantes. Confirmez la désignation de nuance applicable, l'édition de la norme, la forme du produit et toute exigence de projet supplémentaire avant la mise en fabrication.

Les propriétés mécaniques sont établies par des essais sur le tube de base conformément à la spécification de matériau applicable. Le soudage des goujons et tout traitement thermique ultérieur peuvent affecter les propriétés locales du matériau ; la qualification des soudures et des examens supplémentaires doivent donc être spécifiés lorsque requis par la conception.

Des tubes sans soudure ASTM A335 P5 sont achetés selon le diamètre extérieur, l'épaisseur de paroi, la longueur et l'état du matériau requis. L'identification du matériau et la certification sont vérifiées avant la fabrication.

Les tubes sont coupés à la longueur spécifiée et les extrémités sont préparées pour s'adapter aux exigences d'assemblage et d'installation en aval.

Les goujons sont fabriqués ou sélectionnés selon le diamètre, la hauteur, le matériau et la géométrie spécifiés. La compatibilité du matériau des goujons est évaluée par rapport à la température de fonctionnement, à la chimie du tube et à la procédure de soudage.

Les goujons sont fixés à l'aide d'une procédure de soudage approuvée et qualifiée, adaptée aux matériaux sélectionnés et à la conception. Les paramètres de soudage sont contrôlés pour obtenir la qualité de fixation requise tout en limitant les effets néfastes sur le matériau de base.

Un traitement thermique post-soudage est effectué lorsque requis par le code de construction applicable, la procédure de soudage qualifiée, les exigences de matériau ou la spécification du projet. Le cycle de température et les enregistrements sont documentés le cas échéant.

Les tubes finis subissent des contrôles dimensionnels et les examens visuels, d'intégrité de soudure, de vérification de matériau et non destructifs spécifiés. Les résultats sont enregistrés conformément au plan d'inspection et de test.

L'assurance qualité des tubes à goujons ASTM A335 P5 doit couvrir à la fois le tube de base sans soudure et les fixations de goujons soudées. La portée précise de l'inspection dépend de la commande, du code de conception, des conditions de service et des critères d'acceptation convenus.

1. Examen du certificat de matériau
Examiner les certificats de test de matériau pour la nuance, le numéro de coulée, la composition chimique, les résultats des tests mécaniques, l'état du traitement thermique et la traçabilité.

2. Analyse chimique
Vérifier la composition chimique à l'aide des résultats de tests en usine certifiés et, le cas échéant, d'une analyse de produit indépendante ou de tests analytiques appropriés.

3. Essais de traction
Vérifier la résistance à la traction, la limite d'élasticité et l'allongement conformément à la spécification du tube de base applicable et aux méthodes de test référencées.

4. Essais de dureté
Effectuer des essais de dureté lorsque requis par la spécification du matériau, la procédure de soudage, les exigences de traitement thermique ou le plan d'inspection du projet.

5. Inspection dimensionnelle

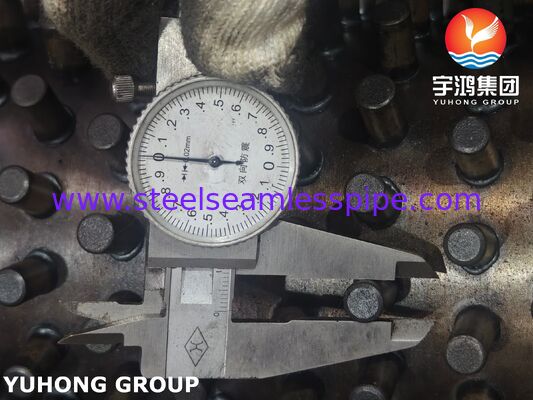

Mesurer le diamètre extérieur du tube, l'épaisseur de paroi, la longueur, la rectitude, le diamètre des goujons, la hauteur des goujons, l'espacement des goujons et la configuration globale par rapport aux dessins approuvés.

6. Inspection visuelle
Examiner la surface du tube, le placement des goujons, l'apparence de la soudure et les zones de soudure accessibles pour détecter les défauts visibles, la fixation incomplète, les projections excessives ou les conditions de surface inacceptables.

7. Tests d'intégrité de soudure des goujons
Utiliser une méthode d'examen convenue, telle que des tests de flexion représentatifs, des tests au marteau ou d'autres tests de fixation qualifiés le cas échéant. La méthode, la fréquence d'échantillonnage et les critères d'acceptation doivent être définis par la procédure approuvée ou la spécification du projet.

8. Examen non destructif
Des examens par ressuage, particules magnétiques, ultrasons ou radiographie peuvent être spécifiés lorsque cela est techniquement approprié pour la géométrie et le type de défaut anticipé. Chaque méthode ne convient pas à toutes les configurations de soudure de goujons, et l'étendue de l'examen requise doit être convenue à l'avance.

9. Test d'étanchéité hydrostatique ou alternatif
Le tube de base est testé conformément aux exigences de l'ASTM A335 régissant ou à une alternative expressément autorisée. Des tests supplémentaires d'un ensemble à goujons terminé doivent suivre la spécification de conception et d'achat applicable.

10. Vérification du traitement thermique
Lorsque le traitement thermique post-soudage est requis, vérifier le cycle de température enregistré, le temps de maintien et la documentation de processus applicable.

11. Documentation finale
Fournir les enregistrements d'inspection et de test convenus, les certificats de matériau, les documents de traçabilité et les rapports dimensionnels. Les enregistrements de qualification de procédure de soudage et de soudeur peuvent être inclus lorsque requis par le contrat.

• Surface d'échange thermique externe améliorée par rapport à un tube lisse similaire.

• Récupération de chaleur potentiellement améliorée lorsque la convection côté gaz est la résistance dominante.

• Géométrie de goujons flexible pour répondre aux exigences thermiques et mécaniques spécifiques du projet.

• Option de matériau de base en acier allié pour service à haute température.

• Adaptabilité aux flux de gaz poussiéreux ou contenant des cendres sélectionnés lorsque la disposition, l'espacement des goujons et les dispositions de nettoyage sont correctement conçus.

• Fabrication selon les dessins du client pour les équipements de remplacement et les nouvelles constructions.

Les performances réelles d'échange thermique dépendent des propriétés du gaz, de la vitesse d'écoulement, du pas des tubes, de la géométrie des goujons, de l'encrassement, des différences de température et de la conception globale de l'échangeur de chaleur. Les tubes à goujons ne fournissent pas automatiquement des performances supérieures dans tous les services.

Nous nous concentrons sur la fabrication axée sur les spécifications pour les applications industrielles d'échange thermique. Chaque commande peut être définie autour de la nuance du tube de base, des dimensions du tube, de la disposition des goujons, de la procédure de fixation, de la portée de l'inspection, des exigences de traçabilité et de la documentation de livraison.

Notre planification de production met l'accent sur :

• Traçabilité de la nuance et du numéro de coulée du matériau.

• Contrôle dimensionnel par rapport aux dessins approuvés.

• Procédures de soudage et d'inspection définies.

• Enregistrements d'inspection adaptés au plan qualité convenu.

• Personnalisation pour les économiseurs, les chaudières et les systèmes de récupération de chaleur perdue industriels.
