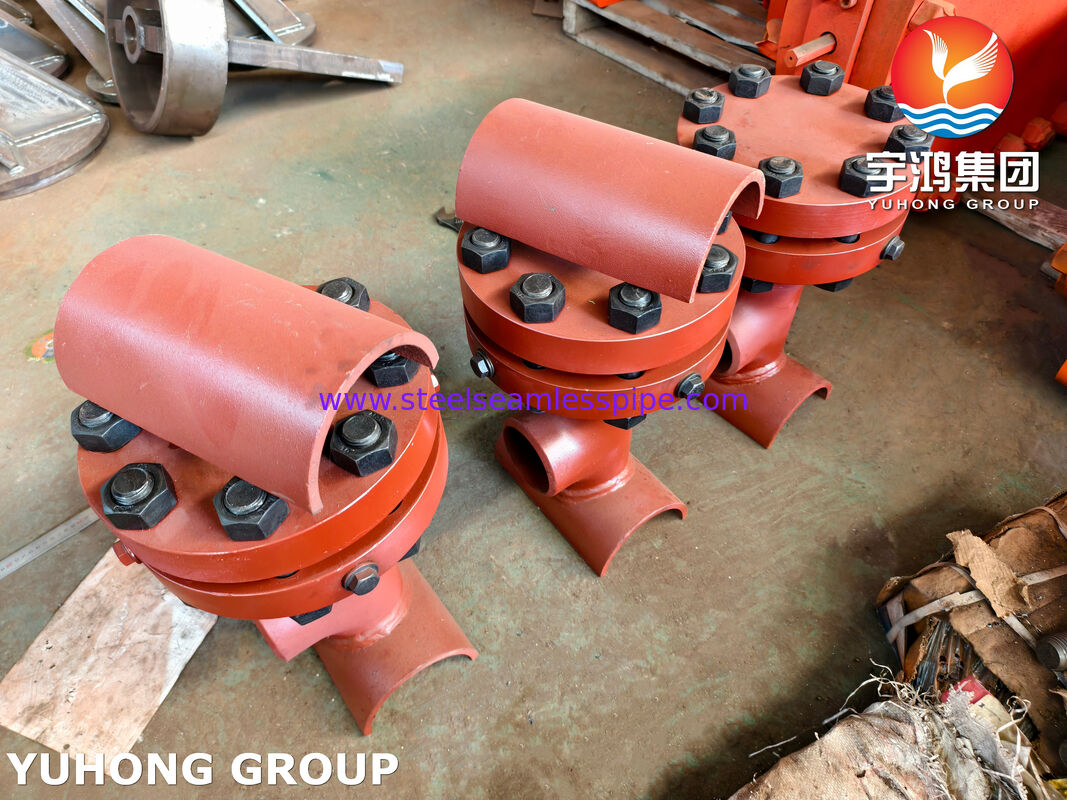

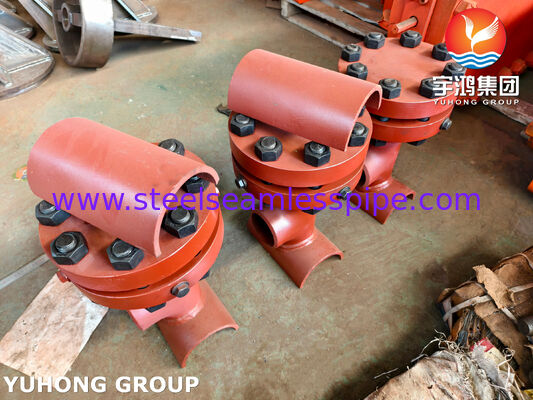

Appareils à brides, brides ASTM A105 avec tee A234 WPBpour le composant système pétrole et gaz
Pourquoi combiner une bride et un ajustement?
Les systèmes de tuyauterie ont deux types de joints fondamentaux:
1Joints permanents: joints soudés pour la résistance, l'intégrité et la résistance aux fuites.
2. Joints amovibles/démontables: joints en bride ou en filetage pour l'entretien, l'inspection et la connexion des équipements.
Une combinaison "Flanche + Fixation" place stratégiquement un joint amovible à un point spécifique et critique dans un système par ailleurs permanent.réducteur) modifie la direction du débit ou la taille du tuyau, tandis que la bride fournit l'interface boulonnée et démontable.
Spécification des brides forgées
| Le type |
Les pièces de rechange |
| Grade du matériau |
Pour l'utilisation dans les machines à coudre
Acier au carbone, acier allié, acier inoxydable, alliage de nickel...
|
| La norme |
Pour les appareils de traitement des eaux usées5, série B16.47 A&B |
| Méthode de fabrication |
Fabrication à partir de métaux |
| Taille |
1/2" à 48", sch5S à sch.XXS ou sur mesure |
| Classe |
Je vous en prie, faites-moi confiance. |
| Traitement de surface |
Couche galvanisée/anti-corrosion |
| Application du projet |
Pour la connexion de tuyaux |
Spécification des raccords pour soupapes
| Le type |
Le montage |
| Grade du matériau |
Pour les métaux non résistants à l'oxydation, les métaux résistants à l'oxydation doivent être utilisés.
Acier au carbone, acier allié, acier inoxydable, alliage de nickel...
|
| La norme |
Pour les appareils de traitement des eaux usées9 |
| Méthode de fabrication |
- Je vous en prie. |
| Taille |
1/2" à 48", sch5S à sch.XXS ou sur mesure |
| Modèle |
Le coude, le tee, le réducteur, la casquette |
| Traitement de surface |
Couche galvanisée/anti-corrosion |
| Application du projet |
Pour la connexion de tuyaux |
Configurations standard communes
A. raccords à brides (brides intégrées)
La bride est coulée ou forgée en une seule pièce avec le corps d'ajustement.
Des exemples:
Coude flanqué: modifie la direction (90° ou 45°) avec les extrémités flanquées.
T-shirt à flanc: crée une branche avec les trois extrémités en flanc.
Réducteur à brides: modifie la taille du tuyau avec des extrémités à brides.
La norme:La norme ASME B16.5 (Flanges de tuyaux et raccords avec flanges: NPS 1⁄2" à 24") couvre les dimensions, les valeurs et les tolérances de ces raccords spécifiques.
B. Combinaisons fabriquées (flanche + raccord de soudage)
Il s'agit de souder une bride standard à un raccord de soudage standard.
Composants utilisés:
La couleur de l'appareil doit être indiquée.47.
L'appareil de soudage: selon la norme ASME B16.9 (soudage à bout) ou B16.11 (soudage à prise/filé).
Exemple le plus courant:T-shirt à flèche
Il s'agit d'un tee de soudage par bout (B16.9) avec une bride (B16.5) soudés à sa sortie de branche.
Les spécifications sont les suivantes: Tee, BW x BW x RF (Butt Weld x Butt Weld x Raised Face Flange).
Autres exemples:
Fin de bouton à bride: une bride à joint de cheville + une fin de bouton (B16.9) pour les systèmes à alignement facile.
Nozelle à bride (Flanged Nozzle): Une tête de soudage ou un raccordement (B16.11) avec une bride soudée pour les connexions d'instrument.
Applications
Les tubes à brides sont utilisés dans toutes les industries où les tuyaux doivent être modulaires ou accessibles:
-
Traitement de l'eau et des eaux usées: pour détourner le débit vers différents réservoirs ou filtres de traitement.
-
Installations chimiques et pétrochimiques: dans les lignes nécessitant un chargement/déchargement fréquent des porcs, du nettoyage ou du catalyseur.
-
Génération d'électricité: Dans les systèmes de refroidissement de l'eau, d'alimentation en eau et auxiliaires où les équipements doivent être isolés.
-
Construction navale et offshore: Pour les systèmes de ballast, de fondement et d'eau de mer qui nécessitent des tuyaux robustes et assemblés.
-
HVAC & Sanitaires industriels: Dans les chaînes de distribution d'eau ou de vapeur à grande échelle.
