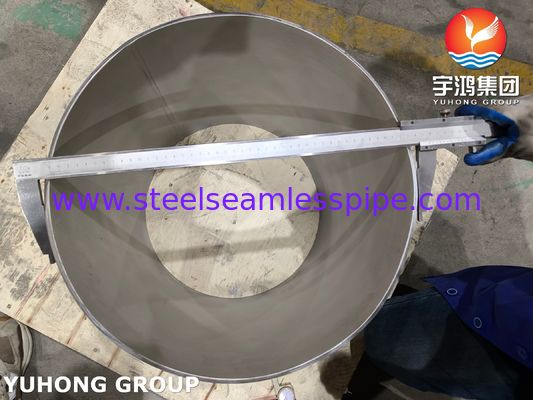

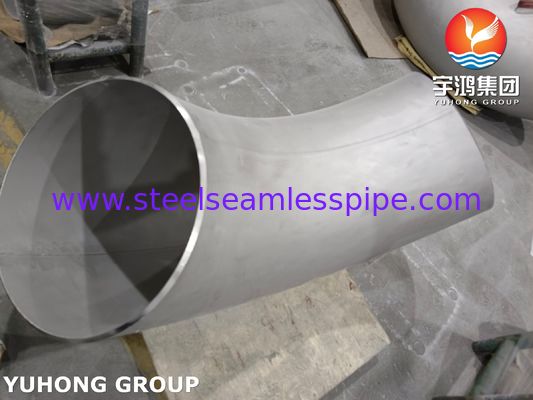

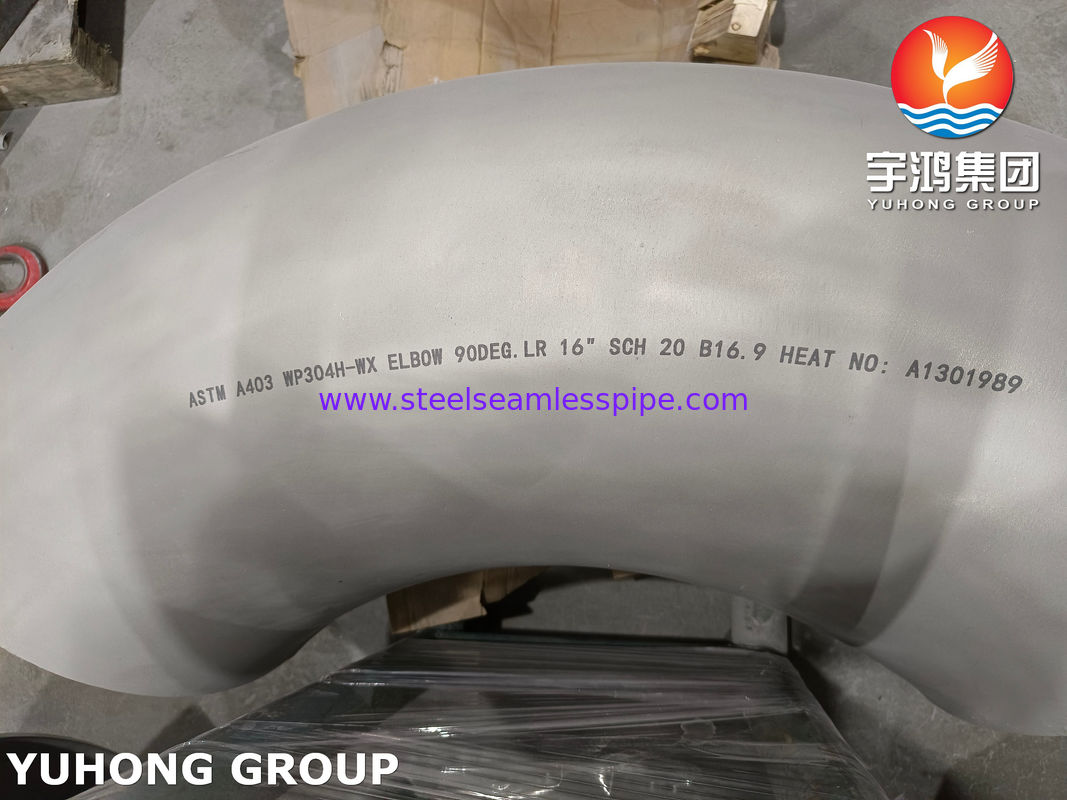

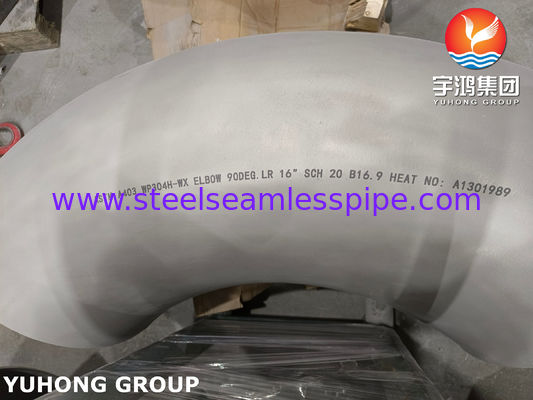

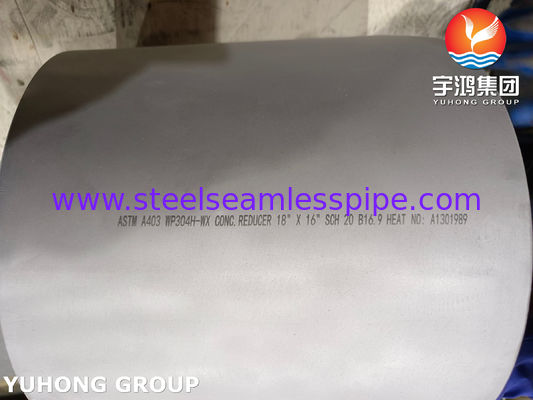

RACCORD DE SOUDURE BOUT À BOUT EN ACIER INOXYDABLE COUDE 90° LR RÉDUCTEUR CON. A403 WP304H B16.9


Acier inoxydable de qualité 304H : Il s'agit d'une variante à haute teneur en carbone de l'acier inoxydable 304 standard, conçue pour une résistance améliorée aux températures élevées (le « H » signifie service à haute température).

Composition : Similaire au 304 (18 % Cr, 8 % Ni) mais avec une teneur en carbone plus élevée (0,04 à 0,10 %) pour une meilleure résistance au fluage.

Applications : Utilisé dans les chaudières, les échangeurs de chaleur et les tuyauteries à haute température (généralement au-dessus de 500 °C/932 °F).

Forme normale :

• Coudes à rayon long et court à 45 degrés, 90 degrés, 180 degrés.
• Té.
• Réducteur excentrique et réducteur concentrique.
• Bouchons
• Extrémité tubulaire.

Raccords de soudure bout à bout en acier inoxydable

Norme : ASTM / ASME A/SA 403 GR WP « S » / « W » / « WX »
Qualité : 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904L.

Qualités équivalentes

Taille :
Diamètre extérieur (D) : D ≤ 1220 mm
Épaisseur de paroi (T) : T ≤ 120 mm
Coude LR (90 degrés et 45 degrés et 180 degrés),
Coude SR (90 degrés et 180 degrés)
SCH : SCH5 à SCH160
Norme de fabrication : ANSI, JIS, DIN, EN, etc.

Taille : 1/2 "NB À 48 "NB IN
Programme : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Type : Sans soudure / ERW / Soudé / Fabriqué
