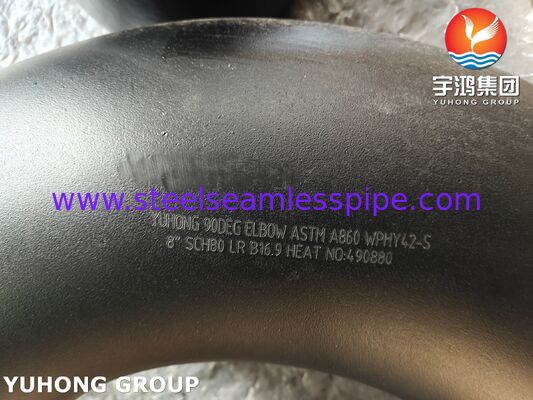

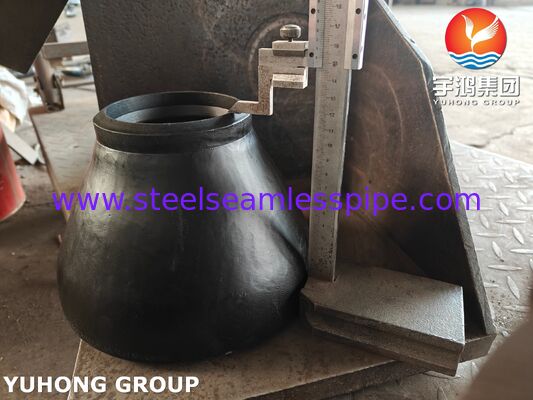

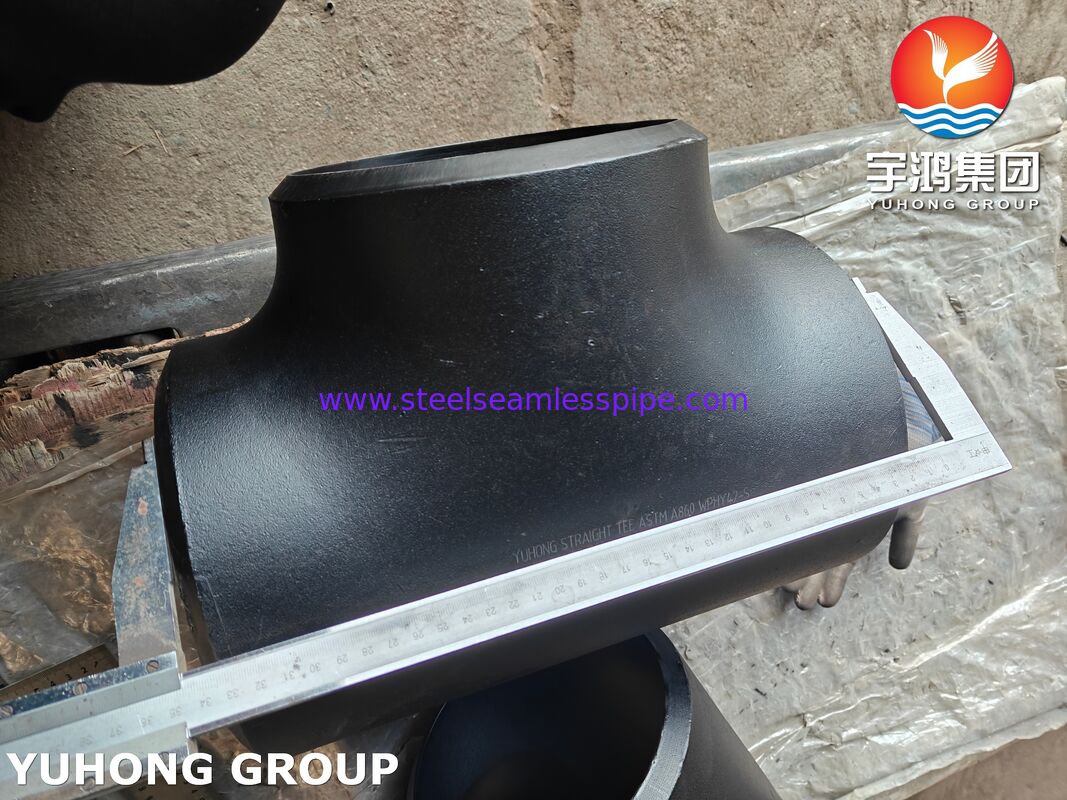

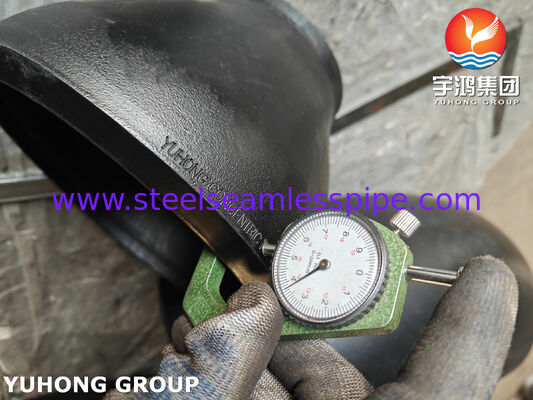

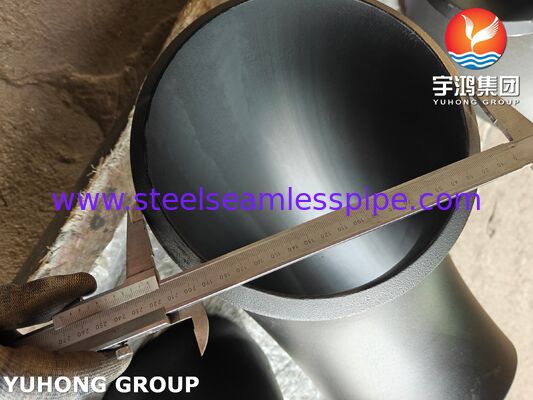

ASTM A860 WPHY42-S raccords de soudure à bout en acier ferritique à haute résistance forgé, égal tee, coude, réducteur, ASME B16.9

• Les produits de la marque YUHONG sont déjà exportés dans plus de 85 pays. Avec plus de 35 ans d'expérience, grâce à une politique de contrôle qualité stricte, un excellent service de vente et une livraison dans les délais. YUHONG a gagné de plus en plus de nouveaux clients et a reçu de plus en plus de commandes répétées de la part d'anciens clients. Dans l'esprit des gens de YUHONG : la qualité est la première chose importante !

Raccords à souder bout à bout en acier ferritique haute résistance forgé ASTM A860 WPHY42-S, Té égal, Coude, Réducteur, ASME B16.9

Cette série de produits fait référence à des raccords à souder bout à bout en acier ferritique haute résistance forgé, fabriqués conformément à la norme ASME B16.9 , avec la désignation de matériau ASTM A860 WPHY42-S. WPHY est l'abréviation de Wrought Pipe High-Yield, où WP signifie "Wrought Pipefitting" (raccord de tuyau forgé) et HY signifie "High Yield Steel" (acier à haute limite d'élasticité). Le chiffre 42 dans la nuance indique que la limite d'élasticité minimale du matériau est de 42 ksi (environ 290 MPa).

Ce matériau correspond à la nuance d'acier de pipeline API 5L X42, assurant une correspondance de résistance entre les raccords et les tuyaux principaux dans les systèmes de tuyauterie et éliminant les points faibles du système. La norme ASTM A860 couvre six nuances de résistance : WPHY42, WPHY46, WPHY52, WPHY60, WPHY65 et WPHY70, correspondant respectivement aux nuances d'acier de pipeline API 5L X42 à X70.

Les raccords sous ce matériau conviennent aux systèmes de tuyauterie dans les industries pétrolière, chimique, du gaz naturel et autres, offrant une excellente résistance, une ténacité aux chocs à basse température et une soudabilité, répondant ainsi aux exigences des connexions de tuyauterie sous haute pression et dans des conditions de service sévères.

1. Propriétés chimiques et mécaniques

Propriétés mécaniques

2. Avantages clés

• Excellente ténacité à basse température : répond aux exigences de ténacité aux chocs à -46°C (éprouvette de 10x10 mm, énergie de choc moyenne ≥ 40J).
• L'équivalent carbone (CE) ≤ 0,42 %, la conception à faible teneur en carbone offre une bonne soudabilité sans nécessiter de procédures compliquées de préchauffage ou de post-chauffage, facilitant l'installation et la construction sur site.
• Convient aux systèmes de tuyauterie à haute pression, capable de supporter des charges mécaniques et une pression interne importantes.
• Faible teneur en carbone, faible teneur en soufre, faible teneur en phosphore et ajout d'éléments micro-alliés (Nb, V, Ti) affinent la structure du grain, améliorant les propriétés mécaniques globales et la résistance à la fissuration induite par l'hydrogène.
• Plage de température de conception de -50°F (-46°C) à 500°F (260°C) (selon ASME B31.3), couvrant la plupart des conditions de service dans la tuyauterie industrielle conventionnelle.

3. Applications clés

• Pipelines de transport de pétrole et de gaz à haute pression
• Systèmes de collecte et de transport de pétrole et de gaz offshore et onshore
• Systèmes de tuyauterie de procédé de l'industrie pétrochimique
• Systèmes de tuyauterie de centrales électriques
• Projets de pipelines longue distance

Informations sur les raccords ASTM A860 / ASME SA860

Gamme : ½”NB à 48″NB en Sch 10s, 40s, 80s, 160s, XXS

Variantes : Raccords de tuyauterie en acier au carbone

Type : Sans soudure / Soudé / Fabriqué

Rayon de courbure : R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou personnalisé

Dimensions : ANSI/ASME B16.9, B16.28, MSS-SP-43

Nuances : WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70

TEST

• Traitement thermique (par l'une des méthodes de normalisation, trempe, revenu ou détente)
• Examen radiographique
• Test ultrasonique
• Test Charpy V-Notch
• Test de dureté
• Examen par ressuage / particules magnétiques (Tés à souder bout à bout fabriqués par procédé de formage à froid)
