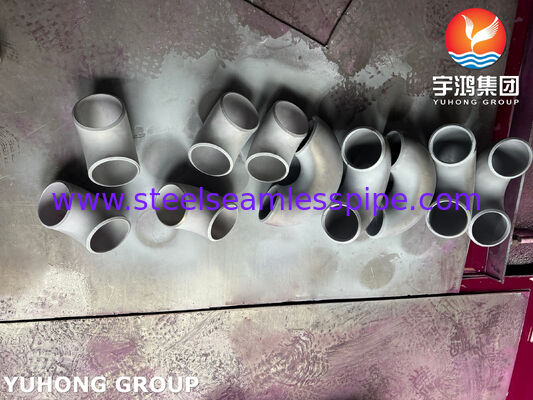

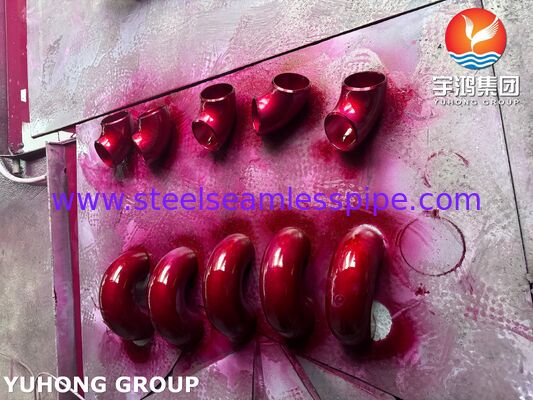

ASTM A403 WP304H Aciers inoxydables à coudée sans soudure B16.9
Pour l'aéronefest une spécification standard développée par l'American Society for Testing and Materials spécifiquement pour les raccords en acier inoxydable austénitique, couvrant des types de raccords tels que les coudes, les étriers,réducteurs (grandes et petites têtes)Cette norme prévoit des exigences strictes pour les matériaux, la fabrication, les dimensions, les tolérances, les essais, l'inspection,et marquage de ces raccords.
WP304Hest une qualité de matériau selon la norme ASTM A403, où"WP"désigne les raccords en acier inoxydable austénitique sans couture ou soudés fabriqués par procédé de forgeage, de laminage ou d'extrusion et nécessitant un traitement thermique;Le "H"Comparé au matériau ordinaire 304, le 304H a une teneur en carbone plus élevée et doit être contrôlé dans la plage de 0,04-0.10% pour améliorer la résistance et la résistance à la rampe du matériau dans des environnements à haute température.
Classes appropriées pour les grades WP
|
Classe
|
|
|
| S |
À l'aide d'un dispositif |
|
| W |
à l'aide d'un outil |
Radiographie ou ultrasons
|
| WX |
à l'aide d'un outil
|
|
| Le WU |
à l'aide d'un outil |
|
ASTM A403 WP321H Composition chimique de l'acier inoxydable
|
WP
Le GRA.
|
N.U.S.
Le GRA.
|
COMPOSITION CHIMIQUE % au maximum |
| C |
MN |
P |
S |
Je sais. |
N.I. |
Cr |
| Résistance à la corrosion |
S30400 |
0.08 |
2.0 |
0.045 |
0.030 |
1.00 |
8.0 à 11.0 |
18.0 à 20.0 |
| WP304H |
S30409 |
0.04 à 0.10 |
2.0 |
0.045 |
0.030 |
1.00 |
8.0 à 12.0 |
18.0 à 20.0 |
Quelle est la différence entre WP304H et WP304?
La différence fondamentale entre les matériaux WP304H et WP304 est laContenu en carbone.
Le WP304H a une teneur en carbone plus élevée, qui doit être maintenue dans la fourchette de 0,04% -0,10%, tandis que le WP304 a une teneur en carbone plus faible, qui doit être inférieure ou égale à 0,08%.La différence de teneur en carbone entraîne des différences dans les propriétés mécaniques du WP304H et du WP304., dont la plus importante est leur stabilité dans des environnements à haute température supérieure ou égale à 525 °C.
La teneur élevée en carbone confère à la WP304H une excellente résistance à la rampe et une durabilité, making it more suitable for key high-temperature and high-pressure pipeline systems such as supercritical/ultra supercritical boilers in thermal power plants and high-temperature cracking units in petrochemicals. WP304 est un acier inoxydable austenitique universel qui convient mieux aux températures normales, basses ou moyennes (généralement inférieures à 425 ° C/800 ° F).
Traitement thermique des raccords en acier inoxydable ASTM A403 WP304H
|
WP GRA. Je vous en prie.
|
Solution à l' anneal
Température, min °F [°C]B
|
|
| WP304H |
1900 [1040]
|
eau ou autre refroidissement rapide
|
Résistants en acier inoxydableExigences de traction
|
WP GRA. Je vous en prie.
|
Résistance au rendement, min,
Le nombre de cycles est le suivant:
|
Résistance à la traction, min,
Le nombre de cycles est le suivant:
|
| WP304H |
30[205] |
|
Application des raccords en acier inoxydable ASTM A403 WP304H
-
Industrie pétrochimique: conduites de procédés à haute température pour les unités de craquage à haute température, les unités d'hydroprocessage, etc.
-
Les centrales thermiques: chaudières, réchauffeurs, tuyaux de vapeur à haute température, etc.
-
Usine chimique: Pipeline de traitement impliquant des réactions à haute température, chauffage et refroidissement.
-
Système de chaudière: circulation d'eau chaude et système de vapeur à haute température.
-
Autres systèmes de pipelines industriels nécessitant une résistance à haute température et une fiabilité transparente.
