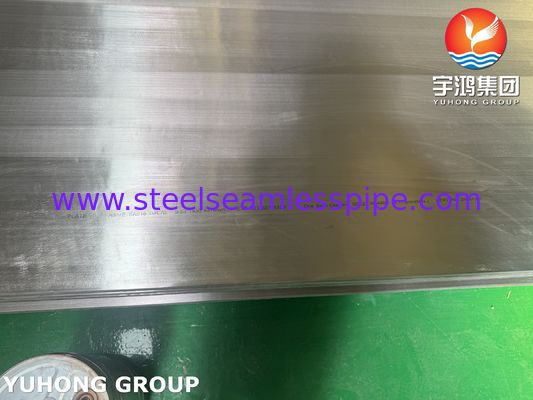

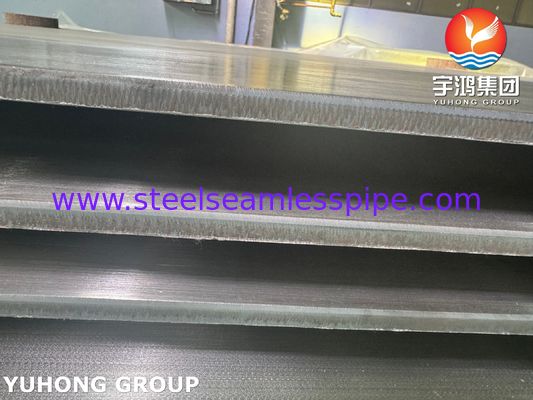

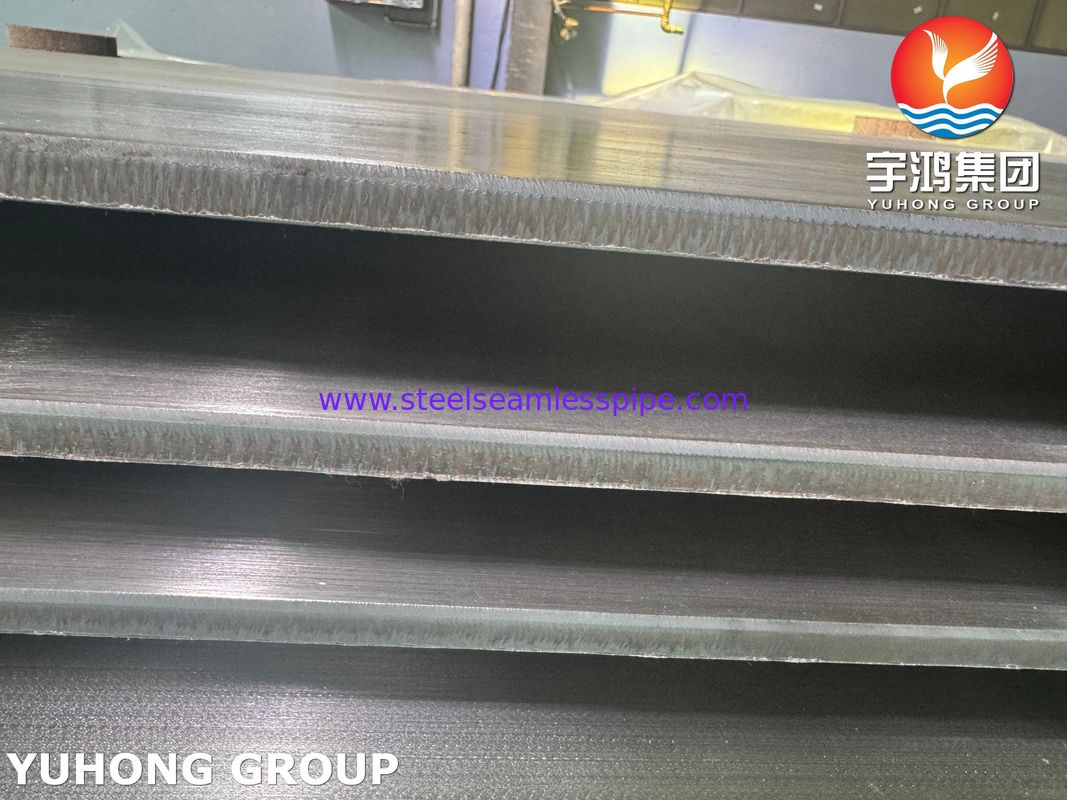

Plaque de revêtement en acier au carbone A516 GR.70 avec revêtement d'un côté N04400
Plaque d'acier composite explosive (plaque placée soudée par explosion)
La plaque d'acier composite explosive, également connue sous le nom de plaque revêtue soudée à l'explosion, est un matériau de haute performance créé en liant deux métaux ou plus différents en utilisant une détonation contrôlée.Ce procédé forme une liaison métallurgique sans modifier significativement les propriétés des métaux communs.
1Comment fonctionne le revêtement explosif
Le processus consiste à:
- Plaque de base (métal de support): généralement en acier au carbone (par exemple, A516 Gr.70) ou en acier peu allié.
- Couche revêtue (métal résistant à la corrosion): par exemple Monel 400 (N04400), acier inoxydable, titane ou alliages de nickel.
- Matériau explosif: un explosif à haute énergie (par exemple, RDX ou nitrate d'ammonium) est placé sur la couche placée.
- Détonation: l'explosion, lorsqu'elle est allumée, crée une pression extrême (jusqu'à 10 GPa) et une vitesse élevée (des centaines à des milliers de m/s), forçant les deux métaux à se heurter à un angle,créer une liaison métallurgique.
2Les avantages des plaques revêtues d'explosifs
Résistance à la cisaillement: résistance à la cisaillement supérieure à celle du revêtement relié au rouleau ou soudé.
Larges combinaisons de matériaux: compatibles avec les métaux qui sont par ailleurs difficiles à souder (par exemple, acier + titane, acier + cuivre).
Aucune fragilité intermétalique: contrairement au soudage par fusion, le soudage par explosion évite les phases nocives.
Épaisseur Flexibilité: la couche revêtue peut varier de 1 mm à 30 mm.
Économique: Économisez des alliages coûteux en les utilisant uniquement lorsque cela est nécessaire.
3Applications des plaques composites explosives
- Pétrole et gaz: navires sous pression, pipelines, plates-formes offshore.
- Traitement chimique: réacteurs, échangeurs de chaleur, réservoirs de stockage d'acide.
- Les centrales électriques: systèmes FGD, condensateurs.
- Marine et dessalement: équipement de traitement de l'eau de mer.
- Aérospatiale et défense: blindage léger, composants de fusée.
| Méthode |
Soudage par explosifs |
Couche de soudage |
| Résistance des liens |
Très élevé |
Modéré à élevé |
| Options matérielles |
Très large |
Commercialisé |
| Apport de chaleur |
Aucun (processus à froid) |
Très élevé |
| Coût |
Moyen-haute |
Haute (travail) |
| Contrôle de l'épaisseur |
C' est excellent. |
Pauvres (inégaux) |
5. Combinaisons communes revêtues d'explosifs
- Acier au carbone + acier inoxydable (304/316)
- A516 Gr.70 + Monel 400 (N04400)
- acier + titane (gr.2/gr.5)
- Acier + alliages de cuivre/nickel
6. Normes et tests
- ASTM B898 (plaques placées soudés par explosion)
- ASME SA264 (plaque en acier inoxydable)
- ISO 23206 (soudage par explosion)
- Tests non destructifs (TND): tests par ultrasons (UT), radiographie (RT).
