L'utilisation de l'acier est limitée à l'acier en alliage.5

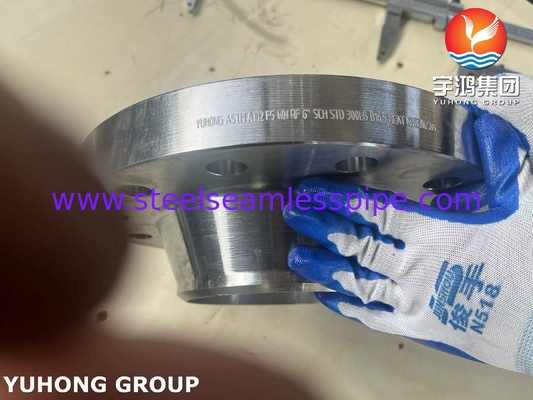

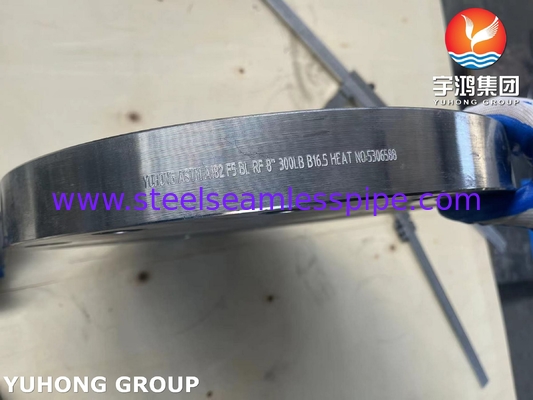

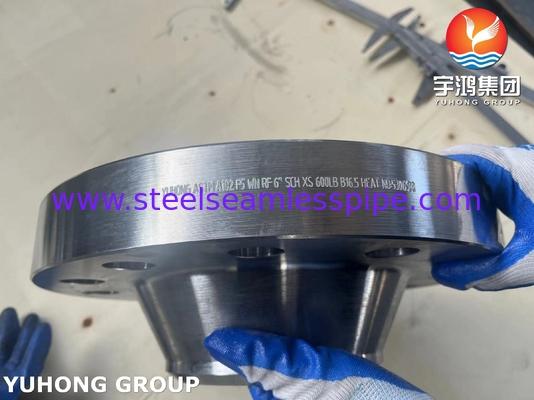

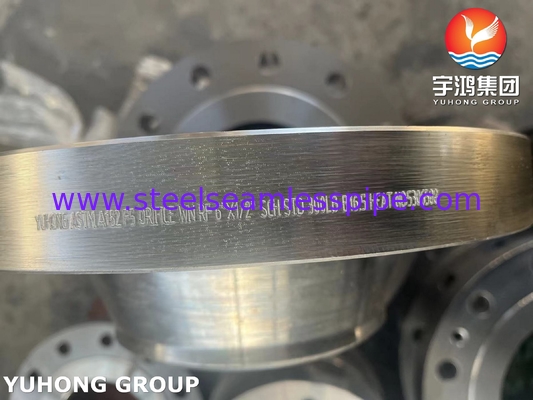

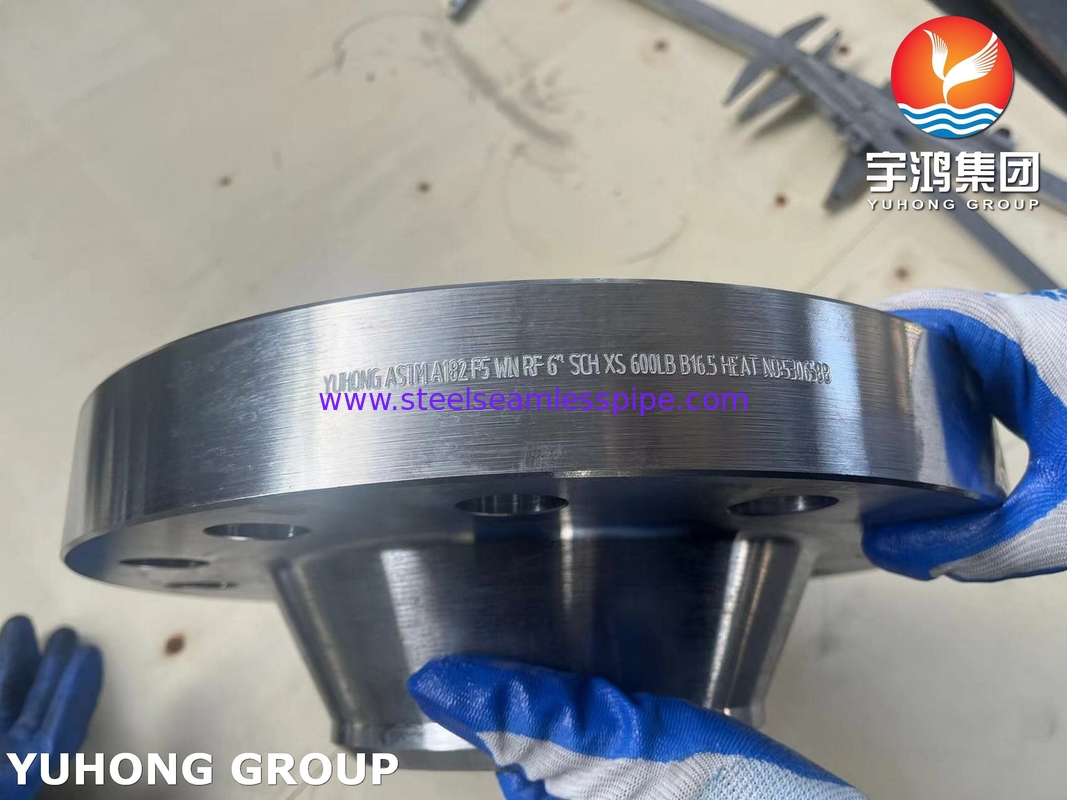

La bride ASTM A182 F5 est une pièce de connexion à haute température et haute pression forgée à partir d'acier allié à 5% de chrome-0,5% de molybdène (5Cr-0,5Mo), conforme à la norme ASME B16.5 standard et convient à des conditions de travail extrêmes de -29°C à 593°CGrâce à un traitement de normalisation et de trempage, il a une excellente résistance à la rampe à haute température, une résistance à la corrosion à l'hydrogène et une bonne soudabilité.Il est largement utilisé dans les systèmes clés tels que le craquage catalytique de raffinage du pétrole, hydroprocessage et tuyaux de vapeur à haute température.Il peut résister à des contraintes élevées et à des environnements de milieu contenant de l'hydrogène et est un choix idéal pour les connexions de pipelines à température moyenne et à haute pression qui équilibrent coût et performance.
Quelle est la différence entre le F5 et les autres alliages d'acier?
F5 (5Cr-0,5Mo): Contient 5% de chrome (Cr) et 0,5% de molybdène (Mo), en mettant l'accent sur la résistance à la corrosion par l'hydrogène et la résistance à température moyenne.
autres aciers alliés communs:
F11 (1,25Cr-0,5Mo): faible chrome, coût inférieur, mais performance inférieure à haute température.
F22 (2,25Cr-1Mo): teneur en molybdène plus élevée, meilleure résistance à la rampe que F5, mais légèrement moins résistante à la corrosion par l'hydrogène.
F91 (9Cr-1Mo-V): Vanadium ajouté (V), résistance à haute température (≤650°C) et résistance à l'oxydation par vapeur
Quelle est la plage de température des brides en acier allié A182 F5?
Température minimale de fonctionnement: -29°C (nécessaire pour satisfaire aux exigences du test de résistance aux chocs, tel que le test Charpy en encoche en V).
Température de fonctionnement à long terme: ≤ 593°C (température de conception conventionnelle).
Température maximale à court terme: ≤ 650°C (nécessité de contrôler le temps pour éviter une dégradation des performances du matériau).
ASTM A182F5 Composition chimique et propriétés de la bride
| Grade |
UNS# |
Composition |
| Pour les appareils à commande numérique |
Le montant de l'aide est fixé au montant de l'aide. |
C.15 au maximum, Mn.3060,Cr4.0 à 6.0,Je vous en prie..44 -.65 |
| Pour l'utilisation des appareils de traitement de l'air |
Résultats de l'enquête |
C.15 maximum,Nom de l'entreprise.3060,Cr8.0 à 10.0,Je vous en prie..90 contre 1.10 |
| Pour l'utilisation dans les appareils électroniques |
Résultats de l'enquête |
C.10 -.20,Nom de l'entreprise.3080,Cr1.0 à 1.5,Je vous en prie..44 -.65 |
| Pour l'utilisation dans les appareils électroménagers |
Résultats de l'enquête |
C.05 -.15,Nom de l'entreprise.3060,Cr2.0 à 2.5,Je vous en prie..87 contre 1.13, |
| Pour l'utilisation dans les appareils électroniques |
Résultats de l'enquête |
C.08 -.12,Nom de l'entreprise.3060,Cr8.0 à 9.5,Je vous en prie..85 contre 1.05,Cb.06 -.10,N.03 -.07,Je vous en prie.0,04 maximum,V.18 -.25 |
Propriétés chimiques des brides en acier allié F5
| Grade |
C |
Nom de l'entreprise |
Je sais. |
S |
P |
Cr |
Je vous en prie. |
| A182 F5 |
0.15 |
0.3 contre 0.6 |
0.5 |
0.03 |
0.03 |
4 à 6 |
0.044 contre 0.65 |
Propriétés mécaniques des brides aveugles en acier allié ASTM A182 F5
| Grade |
Résistance à la traction (Mpa) |
Résistance au rendement (Mpa) |
Pourcentage d'allongement |
| A182 F5 |
275 |
485 |
20 |
Application de la bride par ASTM A182 F5
1Les connecteurs de superchauffage/réchauffage du système de chaudière de la centrale électrique: maintien de l'étanchéité dans les environnements de gaz de combustion à haute température.
Comparé à l'acier au carbone, la résistance au glissement est augmentée de 3 fois, ce qui prolonge la durée de vie du système de tuyauterie.
2. Petrochimie Unité de craquage à haute température Équipement d'hydroprocessage
3Système de circulation de l'huile chaude chimique et pharmaceutique
Moins cher que l'acier inoxydable 316 et meilleure résistance à haute température.
4Construction navale et génie maritime Système de production de vapeur à haute température Équipement de gaz naturel liquéfié (GNL)
