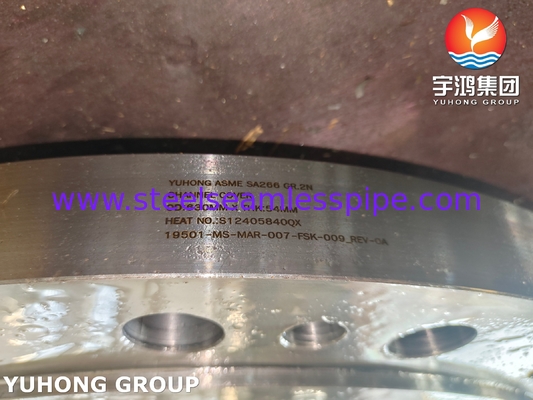

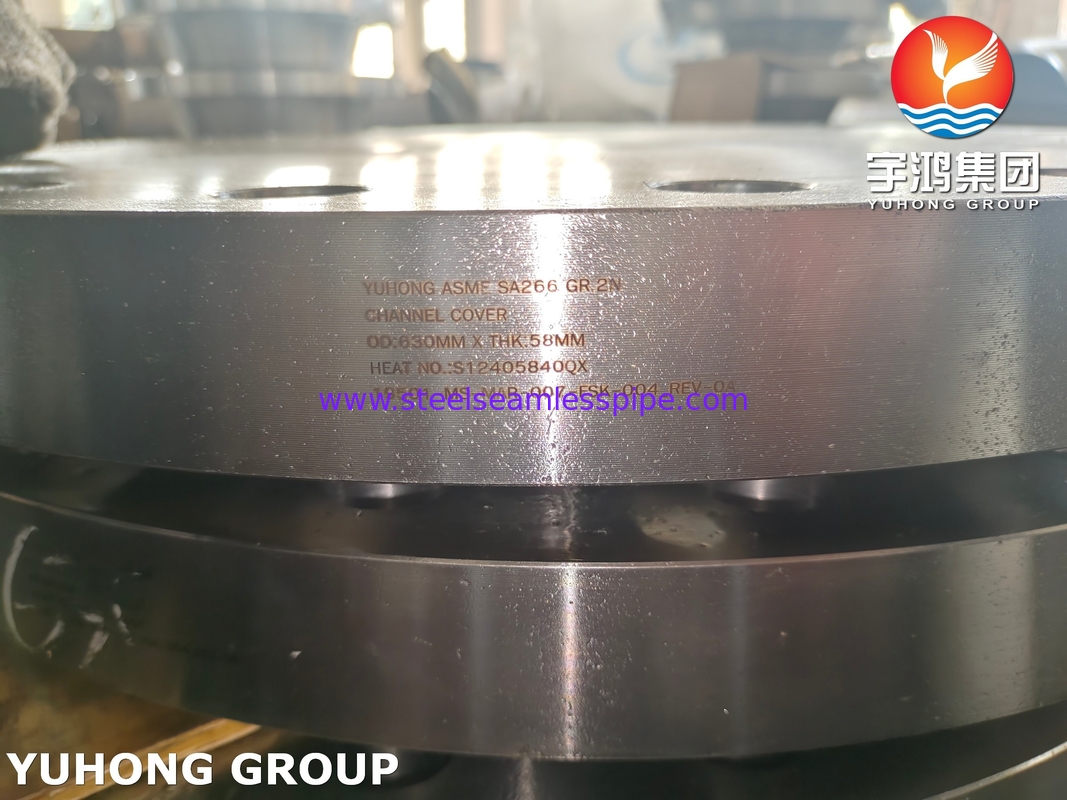

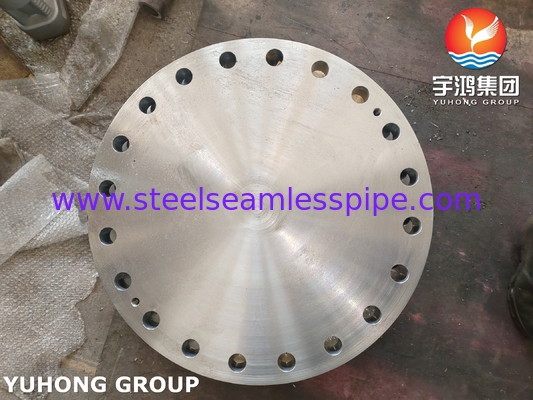

Parties d'échangeur de chaleur ASTM A266 ASME SA266 GR.2N Flange de couverture de canal
Définition:
La couverture de canal est une couverture ou un revêtement utilisé pour fermer ou protéger les canaux d'équipement (tels que les canaux de fluide, les canaux de câble ou les canaux de structure mécanique).Il est largement utilisé dans les équipements industrielsLa fonction principale est d'empêcher l'entrée d'objets étrangers, d'assurer la sécurité opérationnelle ou de maintenir l'étanchéité du système.
Fonction principale:
1- Protection:
- empêcher les contaminants externes tels que la poussière, les débris et les liquides de pénétrer à l'intérieur du canal.
- empêcher le personnel de toucher accidentellement des zones dangereuses (par exemple des pièces tournantes, des températures élevées ou des composants électriques).
2- S' il vous plaît.
- Dans les systèmes de fluides (pompes et soupapes par exemple), le couvercle du canal assure que le canal est scellé pour éviter les fuites.
- Dans les équipements électriques, il offre une protection contre la poussière et l'eau (par exemple, grade de protection IP).
3Soutien structurel:
- Dans certains modèles, le couvercle peut être utilisé comme composant structurel pour améliorer la rigidité ou la stabilité du canal.
Scénarios d'application communs:
1Pompes et compresseurs
- Couvrez les conduits d'entrée et de sortie du fluide pour assurer l'étanchéité et protéger l'impulseur ou le roulement interne (comme le couvercle volutif d'une pompe centrifuge).
2Échangeur de chaleur:
- Fermez le canal d'écoulement du liquide de refroidissement ou du milieu chauffant pour éviter les pertes de chaleur ou la contamination.
3Équipement électrique:
- Couvertures de conduits de câbles ou d'armoires de commande pour protéger les câbles et respecter les normes de sécurité.
4- bâtiments et infrastructures:
- Couvertures des canaux de drainage et des conduits de ventilation pour éviter les blocages ou l'intrusion de matières étrangères.
5Équipement mécanique:
- couvercles de protection des équipements tels que les machines-outils et les bandes transporteuses pour assurer un fonctionnement sûr.
Matériel et conception:
Matériau:
- Métal: acier inoxydable (résistant à la corrosion), aluminium (léger), acier au carbone (haute résistance).
Exigences relatives à la composition chimique
| Nom de l'article |
Réc. chimique pour l'ASTM A266, % |
| Gr. 1 et 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0,30 |
≤ 0,35 |
≤ 0,30 |
| Nom de l'entreprise |
0.40 à 1.05 |
0.80 à 1.35 |
0.80 à 1.35 |
| P |
≤ 0,025 |
≤ 0,025 |
≤ 0,025 |
| S |
≤ 0,025 |
≤ 0,025 |
≤ 0,025 |
| Je sais. |
0.15 à 0.35 |
0.15 à 0.35 |
0.15 à 0.35 |
Propriétés mécaniques
Durabilité
Exigences |
Gr. 1 |
Gr. 2 et 4 |
Gr. 3 |
T.S. Min.
Le nombre de points de contact est le suivant: |
60 à 85
[Note de bas de page 415 à 585] |
70 à 95
[485 à 655] |
75 à 100
[Page 515 à 690] |
Y.S min.
Le nombre de points de contact est le suivant: |
30
[205] |
36
[50] |
37.5
[60] |
EL. en 2" ou
Pour les produits de base:
Min. % |
23
Le nombre d'établissements |
20
[18] |
19
[17] |
|
R.O.A.
Min. %
|
38 |
33 |
30
|
Caractéristiques de conception:
- Conception amovible (pour une maintenance et une inspection faciles).
- Avec joint de serrage ou structure à pinceau (serrage renforcé).
- fenêtre transparente (pour l'observation de l'état de fonctionnement interne).
Normes connexes:
- Les équipements industriels: ASME B31.3 (tuyaux de procédés), ISO 13857 (protection de la sécurité mécanique).
- Protection électrique: CEI 60529 (classe de protection IP).
- Bâtiment: EN 1433 (norme de charge pour le revêtement des canaux de drainage).
Considérations de sélection:
1Conditions environnementales: résistance à la corrosion (environnement chimique), résistance à haute température (système de chaudière).
2Exigences en matière de charge: besoin de résister à l'écrasement du personnel ou à la pression de l'équipement (comme le revêtement des canaux industriels).
3Commodité d'entretien: doit-il être démonté fréquemment pour inspection?
4Conformité: Conforme aux certifications de sécurité et de qualité de l'industrie (comme CE, UL).
Exemple:
- Couverture du canal de la pompe centrifuge: généralement en acier inoxydable, fixée par des boulons, avec un joint intégré à l'intérieur pour empêcher les fuites de liquide.
- Couvercle de la tranchée du câble: matériau en plastique ou en métal léger avec une texture antidérapante, facile à ouvrir rapidement lors de l'entretien quotidien.
