Résistant à la corrosion des tuyaux en acier carbone

Résumé:

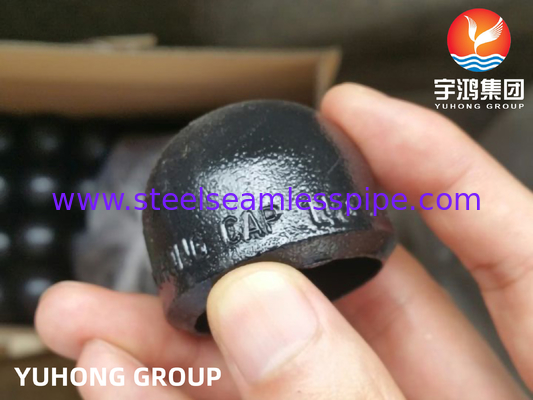

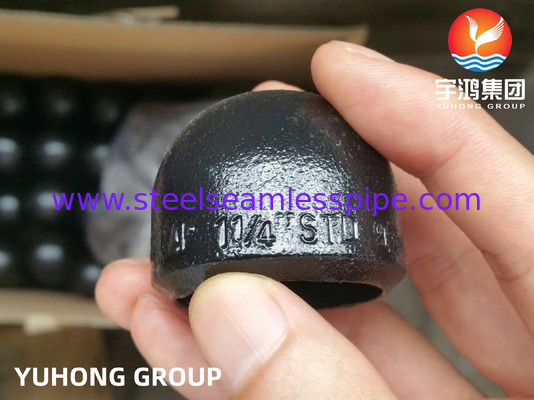

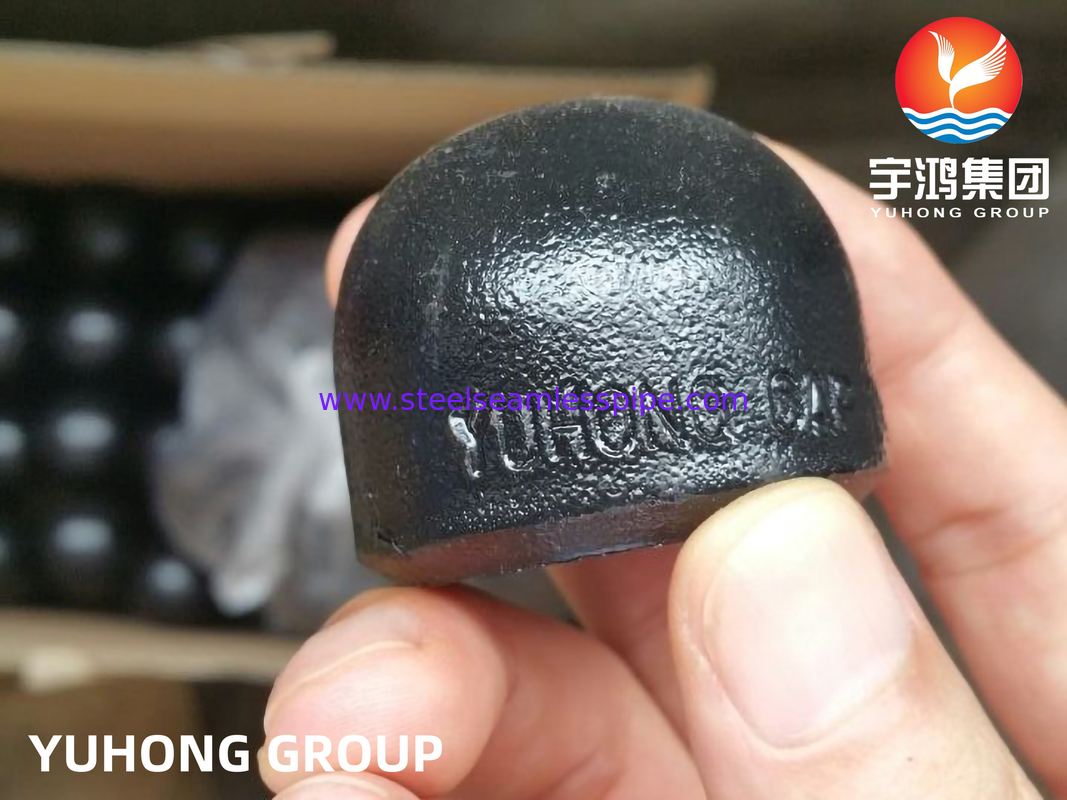

Le capuchon WPB est un composant essentiel dans divers systèmes de tuyauterie et de tubes, conçu pour sceller les extrémités ou les terminaisons d'un tuyau ou d'un tube.ou composite, sa fonction principale est d'empêcher la pénétration de contaminants, de fluides ou de gaz, assurant ainsi l'intégrité du système.

En termes de conception, il présente un ajustement serré, permettant une installation transparente.Le choix du matériau dépend souvent de l'environnement d'application, qu'il s'agisse d'une pression élevée ou non., des substances corrosives ou des températures extrêmes.

Les applications des bouchons de fin WPB sont très répandues, allant des systèmes de plomberie et de climatisation aux machines industrielles et aux composants automobiles.Ces bouchons d'extrémité aident à maintenir l'efficacité et la sécurité du système en minimisant les fuites et en protégeant les composants internes des éléments externes.

En outre, ils sont disponibles en différentes tailles et formes pour accueillir différents diamètres et spécifications de tuyaux, ce qui les rend polyvalents pour de nombreuses installations.Ces bouchons peuvent généralement être enlevés et remplacés facilement., facilitant les réparations ou les modifications du système sans temps d'arrêt significatif.

Les spécifications:



La norme	Pour l'utilisation des appareils électroménagers
Matériel	WPB
Le type	Capot pour le fessier
Connexion	Soudage
Taille	1/2"-48" ((DN15-DN1200) ou taille personnalisée
Épaisseur	SCH10S-XXS ((2-60 mm)
Surface	Peinture noire

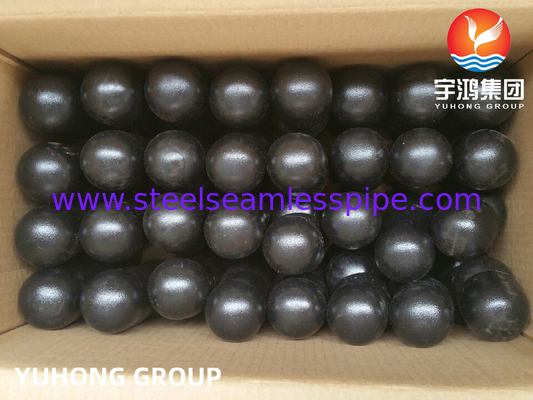

Emballage	Casse en contreplaqué/palette



Composition chimique:



Grade	C	Nom de l'entreprise	P	S	Je sais.	Cr	Je vous en prie.	Je ne sais pas	- Je vous en prie.	Autres
WPB	00,03 maximum	0.29 à 1.06	0.05 au maximum	0.058 au maximum	0.10 min	0.40 au maximum	0.15 au maximum	0.40 au maximum	0.40 au maximum	Le vanadium 0.08



Propriétés mécaniques:



Grade	Résistance au rendement, min, Le nombre d'émissions de CO2	Résistance à la traction, min, Le nombre d'émissions de CO2	L'allongement %
WPB	35 (((240)	60 ((415)	22



Dimension pour le plafond BW:



Taille nominale		Diamètre à Bevel (mm)	Longueur (mm)		Limiter l'épaisseur de la paroi pour la longueur E (mm)
DN	NPS	Une surdose.	E	E1
15	- Un demi	21.3	25	25	4.57
20	Je vous en prie.	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	Un quart	42.2	38	38	4.83
40	1 et demi	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 et demi	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 et demi	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Je ne sais pas.	- Je ne sais pas.
700	28	711.0	267	- Je ne sais pas.	- Je ne sais pas.
750	30	762.0	267	- Je ne sais pas.	- Je ne sais pas.
800	32	813.0	267	- Je ne sais pas.	- Je ne sais pas.
850	34	864.0	267	- Je ne sais pas.	- Je ne sais pas.
900	36	914.0	267	- Je ne sais pas.	- Je ne sais pas.
950	38	965.0	305	- Je ne sais pas.	- Je ne sais pas.
1000	40	1016.0	305	- Je ne sais pas.	- Je ne sais pas.
1050	42	1067.0	305	- Je ne sais pas.	- Je ne sais pas.
1100	44	1118.0	343	- Je ne sais pas.	- Je ne sais pas.
1150	46	1168.0	343	- Je ne sais pas.	- Je ne sais pas.
1200	48	1219.0	343	- Je ne sais pas.	- Je ne sais pas.
NOTE GÉNÉRALE: La forme de ces capuchons doit être ellipsoïdale et être conforme aux prescriptions du code ASME pour les chaudières et les récipients sous pression. Les États membres (1) La longueur E s'applique pour une épaisseur n'excédant pas celle indiquée dans la colonne "Épaisseur de paroi limite pour la longueur", E. (2) Longueur E1s'applique pour une épaisseur supérieure à celle indiquée dans la colonne “Épaisseur de paroi limite pour la longueur, E” pour la NPS 24 et inférieure.1doit être par accord entre le fabricant et l'acheteur.
