Résistant à l'usure de l'air et à la chaleur

Résumé:

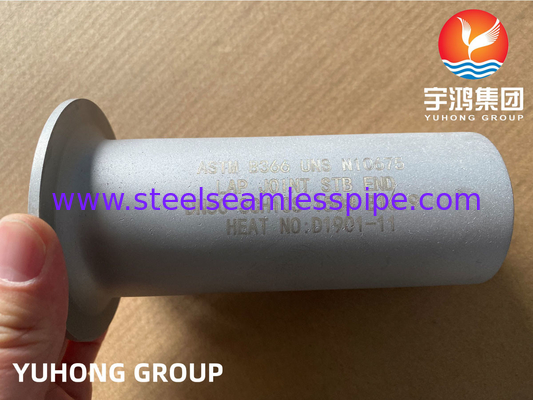

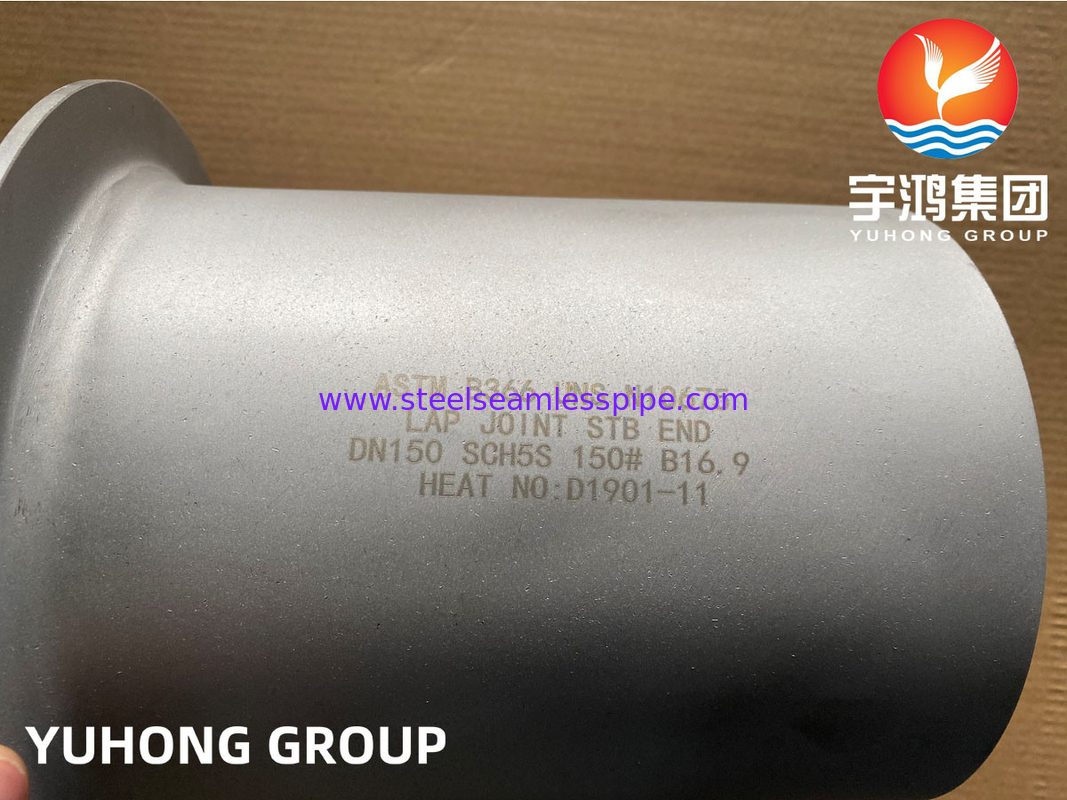

Hastelloy B3 Lap Joint Stub End est un composant spécialisé fabriqué à partir de Hastelloy B3,un alliage nickel-molybdène à haute performance connu pour sa résistance exceptionnelle à l'acide chlorhydrique à toutes les concentrations et températuresCet alliage présente également une excellente résistance aux crevasses, à la fissuration par corrosion par contrainte et à l'oxydation, ce qui le rend idéal pour les environnements corrosifs.

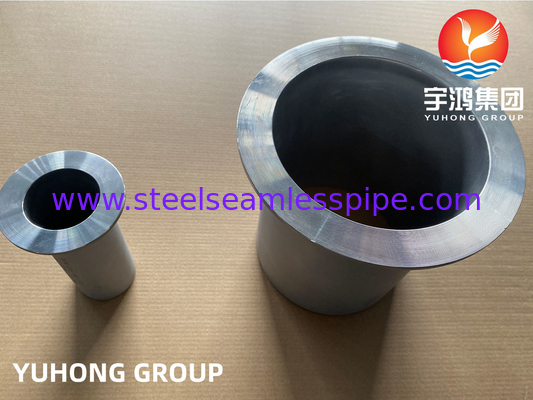

L'extrémité de l'embout de la jambe présente un profil plat qui permet une connexion facile aux brides de tuyauterie, offrant une interface sûre et étanche.permettant un montage et un démontage simples, ce qui est particulièrement avantageux pour les opérations de maintenance.

Les principales caractéristiques du Hastelloy B3 sont les suivantes:

- Résistance à la corrosion: résistance exceptionnelle aux environnements réducteurs, en particulier dans les acides organiques et inorganiques, améliorant la durabilité dans les applications de traitement chimique difficiles.

- Stabilité à température: maintient ses propriétés mécaniques sur une large plage de températures, assurant une fiabilité des performances dans diverses conditions de fonctionnement.

- Fabricabilité: l'alliage peut être facilement soudé et formé, ce qui permet une personnalisation dans différentes applications industrielles.

- Versatilité: Convient pour une utilisation dans le traitement chimique, les industries pétrochimiques et d'autres applications où des milieux agressifs sont présents, renforçant ainsi son rôle dans les systèmes critiques.

Les spécifications:

Composition chimique:

Propriétés mécaniques:


Dimension:

Taille nominale		Débit de sortie du cylindre (mm)		Longueur (mm)		Radius du filet (mm)		Diamètre du tour (mm)
DN	NPS	Surdose		F		R		G
		- Je vous en prie.	Je ne sais pas.	Type long	Type court	Une	B max
15	- Un demi	22.8	20.5	76	51	3	0.8	35
20	Je vous en prie.	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	Un quart	43.6	41.4	102	51	5	0.8	64
40	1 et demi	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 et demi	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 et demi	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Nom de l'entreprise: 1) Lorsque le type court est utilisé sur les brides plus grandes de 50 et 110 PN ((300 et 600 LB) et sur les brides de 150 et plus (900 LB);ou le type long est utilisé sur la bride plus grande avec PN 260 et PN 420 ((1500 et 2500LB), la longueur de la bouteille peut être ajoutée pour rendre le soudage possible, la longueur ajoutée doit être négociée par le fabricant et l'acheteur. 2) L'épaisseur du joint doit être ajoutée si les surfaces de contact TG et MFM de la bride sont utilisées, et l'épaisseur ajoutée doit augmenter (ne pas être incluse dans) la longueur de base F. 3) Le rayon du filet R (type A) doit être conforme à celui des brides en vrac conformément à la norme GB/T 9118.1 9118.2 ou à l'ASME B16.5Le rayon de filetage R (type B) n'est appliqué qu'aux normes du MSS SP-43 de courte longueur F. 4) Le diamètre de l'articulation de la jambe G doit être conforme à la face usinée standard indiquée dans la norme ASME B16.5 et l'arrière de l'articulation doit être usinée pour être conforme à la surface d'installation.la taille K spécifiée dans l'ASME B 16.5 Sont applicables. 5) L'épaisseur minimale du joint de la jambe t ne doit pas être inférieure à l'épaisseur nominale de la paroi du tuyau.
