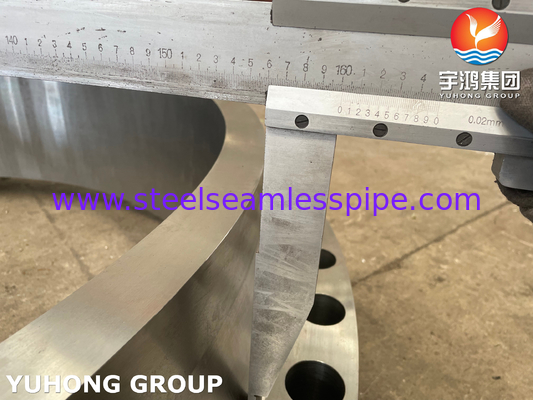

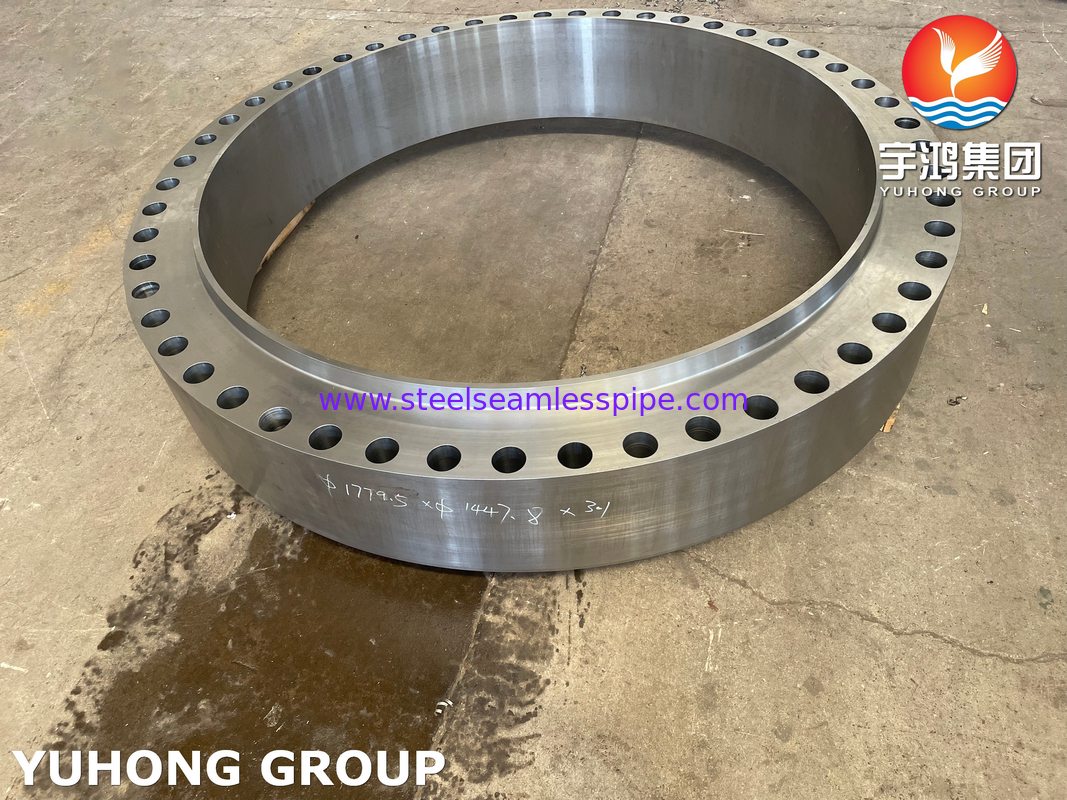

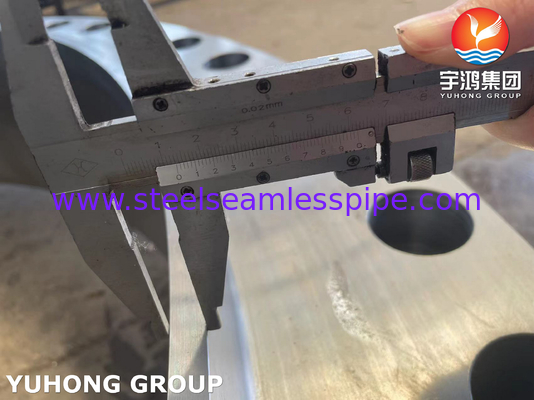

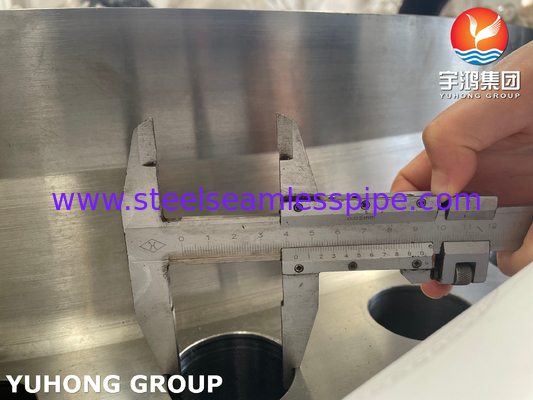

Flanche de carrosserie en acier au carbone ASTM A105 forgée pour échangeur de chaleur
Les brides de carrosserie agissent comme les connecteurs qui unissent les différents composants d'un échangeur de chaleur, assurant un assemblage sûr et scellé.La bride a souvent des trous de boulons placés pour une orientation spécifique avec la vanne, et peuvent être conçus pour toute combinaison d'applications de soudage ou de boulonnage.les brides de carrosserie peuvent être utilisées pour fixer ensemble les panneaux de carrosserie ou les éléments structurels pendant l'assemblageLa conception, la taille et le matériau d'une bride de carrosserie peuvent varier considérablement en fonction de l'application et des exigences spécifiques.choisis en fonction de facteurs tels que la force, durabilité et résistance à la corrosion.
L'acier au carbone ASTM A105
| Grade du matériau |
Pour l'aéronef |
| La norme |
Pour les appareils de traitement des eaux usées, les caractéristiques suivantes sont applicables:5 |
| Méthode de fabrication |
Fabrication à partir de métaux |
| Taille |
1/2" à 48", sch5S à sch.XXS |
| Classe |
Je vous en prie, faites-moi confiance. |
| Traitement de surface |
Couche galvanisée/anti-corrosion |
| Application du projet |
Pour la connexion de tuyaux |
Grades de brides
La couleur de l'acier inoxydable doit être indiquée sur la bande de coupe.
L'équipement doit être équipé d'un dispositif d'écoulement de gaz.
La couleur de l'acier doit être indiquée sur la couche d'acier de l'appareil.
Les éléments suivants doivent être utilisés pour la fabrication de l'appareil:
Les éléments suivants doivent être utilisés pour la détermination de l'état d'étanchéité:
Flange en alliage de nickel comme ci-dessous
Monel 400 et K500,
Inconel 600, 601, 617, 625, 690, 718, X-750. Je suis désolé.
L'incollage est 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3
Différents types de brides que nous pouvons fournir comme ci-dessous:
1- Des brides à rayures.
Les brides coulissantes ont un coût initial inférieur à celui des brides de cou de soudage car elles nécessitent moins de précision dans la coupe du tuyau à la longueur, et elles offrent une plus grande facilité d'alignement dans l'assemblage.leur résistance calculée sous pression interne est d'environ 2/3 de la résistance des brides de cou de soudageLes flanges glissantes sont limitées à 1/2 " à 21⁄2 " dans la norme de 1500 lbs.
2. Des brides filetées
Les brides filetées sont utilisées pour des applications spéciales.Ils peuvent être assemblés sans soudage et peuvent être utilisés dans des services à très haute pression - à ou près de la pression atmosphérique - où l'acier allié est essentiel pour la résistanceLes brides filetées ne sont pas adaptées à des conditions de température ou de contrainte de flexion, ni à des conditions cycliques où des fuites peuvent se produire à travers les fils.
3. Des brides de cou soudés
Les brides de cou de soudure ont un long moyeu conique et une transition graduelle de l'épaisseur dans la région de la soudure de bout qui les relie au tuyau.Le moyeu conique fournit un renforcement important de la bride et de la résistance à l'éclatementCe type de bride est préférable pour les conditions de service difficiles résultant d'une pression élevée, de températures inférieures à zéro ou élevées.
4- Des brins aveugles.
Les flanges aveugles sont utilisées pour blanchir les extrémités des tuyaux, des vannes et des ouvertures de récipients sous pression.Les flanges aveugles peuvent supporter des contraintes élevées de la pression interne et de la charge de boulons puisque les contraintes maximales dans la flange aveugle sont des contraintes de flexion au centre.
5. Des brides de soudage à prise
Les brides de soudage à prise ont été développées pour une utilisation sur des tuyaux à haute pression de petite taille.les brides de soudage à prise sont plus résistantes et ont une résistance à la fatigue plus élevée que la double soudure d'une bride coulissante. Des conditions de forage lisses peuvent être facilement obtenues en broyant la soudure interne. Cette bride est couramment utilisée dans les tuyaux de procédés chimiques.
6. Flanches des articulations des hanches
Les brides à joints de cheville sont couramment utilisées dans les systèmes de tuyauterie en acier au carbone ou en acier allié à faible teneur en carbone qui doivent être fréquemment démontées pour inspection et nettoyage.Ils ne doivent pas être utilisés à des endroits où des contraintes de flexion sévères se produisent.
Quelques utilisations courantes des brides:
-
Connexions de tuyaux: Les brides de carrosserie sont utilisées pour connecter les tuyaux entre eux.Les brides assurent également un joint solide et sûr, empêchant toute fuite du point de raccordement.
-
Vessels sous pression: Les brides sont utilisées dans les récipients sous pression tels que les chaudières, les réservoirs et les réacteurs.et d'autres composants au récipient tout en maintenant un joint étanche dans des conditions de haute pression.
-
Valves: Dans les ensembles de vannes, des brides de carrosserie sont souvent utilisées pour connecter le corps de la vanne au système de tuyauterie adjacent.Cette disposition permet d'installer et de retirer facilement les vannes pour réparation ou remplacement sans perturber les connexions de tuyauterie.
-
Pompes et compresseurs: Les brides sont couramment utilisées dans les systèmes de pompes et de compresseurs pour relier les ouvertures d'entrée et de sortie de l'équipement aux tuyaux correspondants.Ils assurent une connexion sécurisée et un alignement approprié, ce qui est crucial pour un fonctionnement efficace et une fuite minimale.
-
Échangeurs de chaleur: Les brides sont des composants intégrants des échangeurs de chaleur, fournissant des points de connexion pour les tubes ou les canaux transportant les supports de chauffage ou de refroidissement.Les brides permettent de fixer la feuille de tube à la coque ou à la tête de l'échangeur de chaleur, créant une enceinte scellée.
