Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | API, PED |
| Numéro de modèle: | A182 F304 Threadolet |
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Conditions/emballage en bois de cas |
| Délai de livraison: | Dépend de la quantité |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 1000 tonnes par mois |
| Spécifications: | ASTM A182 | Catégorie: | F304/304L |
|---|---|---|---|
| Classe: | 3000,6000,9000 | Norme de fabrication: | MSS SP-97 |
| Type: | Soudé bout à bout | Taille: | 1/2 » NPS À 24" NPS |

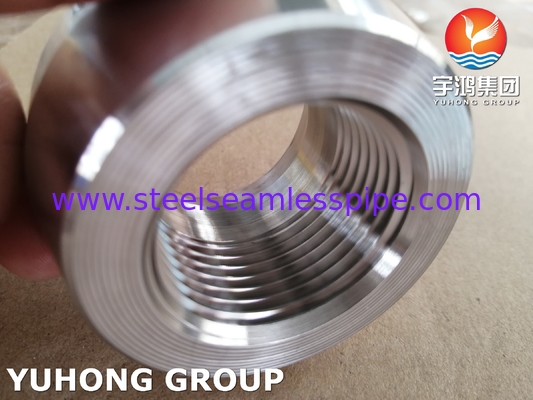

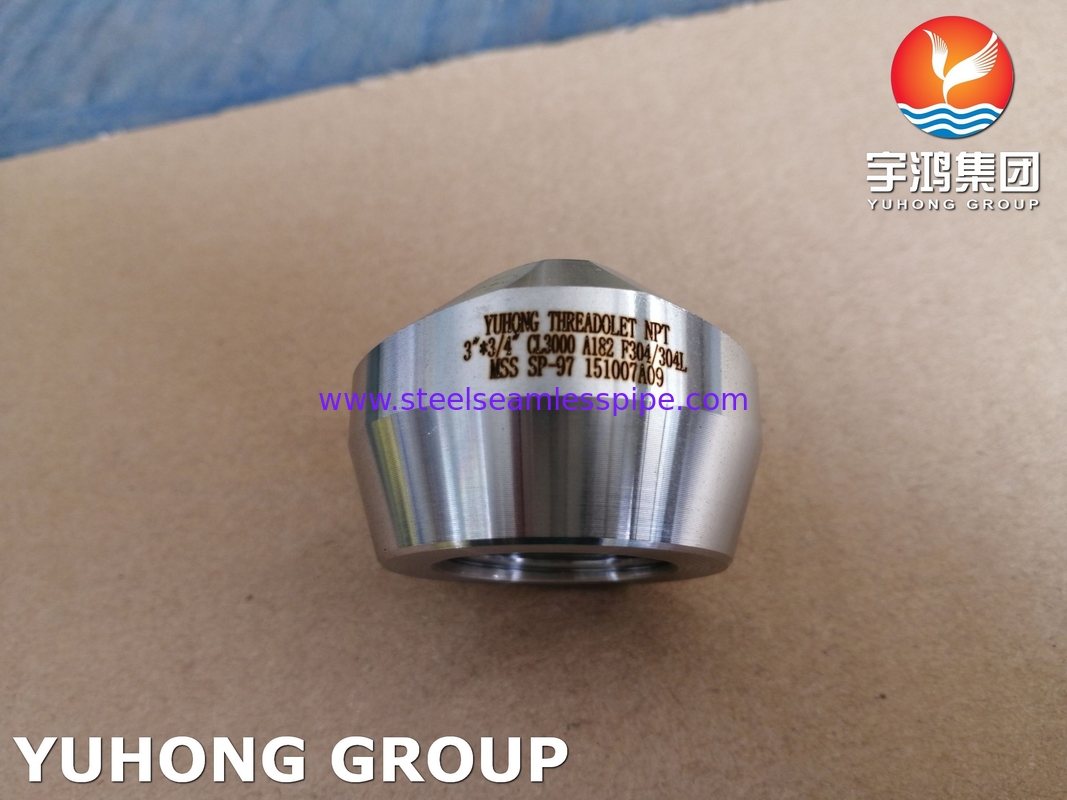

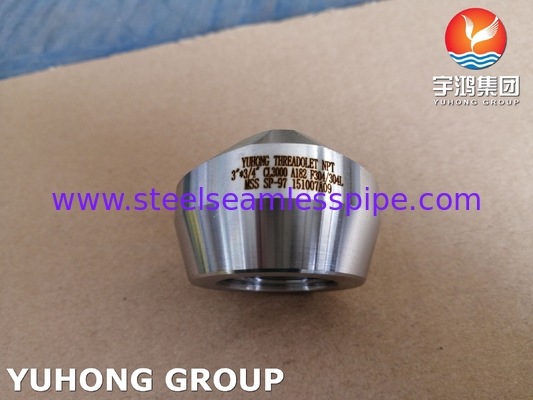

Acier inoxydable ASTM convenable A182 F304 Threadolet MSS SP-97 de TNP
Quel est un threadolet ?
Un threadolet est exactement identique que le weldolet avec la principale différence étant qu'il se relie dans le tuyau de branche par un fil. Une autre différence du threadolet en ce qui concerne le weldolet est le fait qu'elle est employée dans les applications avec des pressions beaucoup plus basses et de plus petits diamètres.
Le fil de ce type de connexion est généralement du type de TNP selon des caractéristiques d'ASME B1.20.1.
Caractéristiques de threadolet :
| Taille | 1/8" - 4"/DN6 - DN100 |
| Pression | 3000lbs/6000lbs |
| Norme de fabrication | MSS SP-97 |
| Acier au carbone | ASTM A105, 20# |
| Acier de basse température | ASTM A350 LF2, 16Mn |
| Acier allié | ASTM A182 F11/F12/F5/F9/F91/F92 |
| Acier inoxydable | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| Acier duplex | ASTM A182 F51, F53, F44 |
Diagramme référencé de poids :
| Diamètre nominal de branche | THRD Outler | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0,05 | - |
| 8 | 1/4 | 0,05 | - |
| 10 | 3/8 | 0,09 | - |
| 15 | 1/2 | 0,17 | 0,32 |
| 20 | 3/4 | 0,22 | 0,47 |
| 25 | 1 | 0,43 | 0,65 |
| 32 | 1 ¼ | 0,61 | 0,96 |
| 40 | 1 ½ | 0,69 | 1,28 |
| 50 | 2 | 1,10 | 2,15 |
| 65 | ½ 2 | 1,52 | - |
| 80 | 3 | 2,50 | - |
| 100 | 4 | 4,10 | - |
Dimensions de MSS SP-97 Threadolet
|
Diamètre nominal de branche |
Longueur |
OD du montage |
OD à l'extrémité de la branche |
Longueur de fil |
Coupez le diamètre de trou. |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6,7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10,2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10,4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13,6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13,9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17,3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18,4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19,2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28,9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30,5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
Catégories F304 équivalentes d'acier inoxydable :
| NORME | WERKSTOFF NR. | UNS | JIS | LES BS | GOST | AFNOR | En |
| F304 | 1,4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18 ‐ 09 | X5CrNi18-10 |
Composition chimique de F304 :
| Catégorie | C | Manganèse | P | S | SI | Ni | Cr | Fe |
|---|---|---|---|---|---|---|---|---|
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,0 | 8-11 | 18-20 | BAL. |
Applications :
Thredolets sont employés pour les 90 degrés à basse pression sifflent des branches.
Le tuyau de branche est vissé sur le Thredolet, qui est soudé sur le tuyau couru.
Le filetage est généralement du type de TNP et se conforme selon les spécifications d'ASME B1.20.1.
