Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numéro de modèle: | F317L / UNS S31703/1,4449 |
| Quantité de commande min: | 1pc |
|---|---|
| Détails d'emballage: | PALETTE, CAISSE EN CONTREPLAQUÉ |
| Délai de livraison: | 7days |
| Conditions de paiement: | L/C, T/T |
| Surligner: | Brides en acier de palette de pelle,Brides aveugles de SA182 F317,1 |
||
|---|---|---|---|

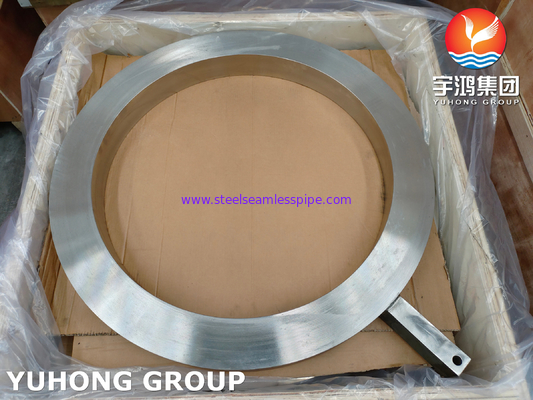

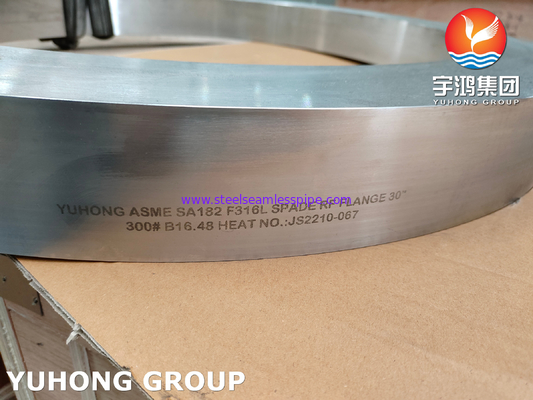

LA PELLE PADDLE/BLANKS/BLINDS BRIDE SA182 F317L/UNS S31703/1,4449 B16.48
Quelle est une bride de pelle ?
La bride de pelle est un morceau de métal rond avec une petite étiquette et est conçue pour être insérée entre un joint bridé et puis pour être fermement maintenue dans le pas par le vissage dans les boulons. Ceci se ferme outre du tuyau et empêche la contamination croisée entre les liquides et permet à des ingénieurs de travailler à la canalisation.
Utilisé intensivement dans les industries d'huile et de transformation chimique, une bride de pelle peut être appliquée à d'autres industries où il y a une condition de se fermer outre de l'écoulement d'un matériel dans des autres.
Généralement une bride de pelle est maintenue dans une position de sorte que l'écoulement normal puisse avoir lieu. Une fois que l'écoulement doit s'arrêter, la bride de pelle est tournée jusqu'à la position étroite et le tuyau est totalement coupé de sorte qu'aucun écoulement ne soit possible.
Généralement, les brides de pelle sont disponibles selon des caractéristiques d'api 590 et d'ASTM 16,48 ou fait aux besoins des clients.
Catégorie équivalente de bride d'acier inoxydable d'ASME SA182 F317L
| NORME | WERKSTOFF NR. | UNS | JIS | En |
| Solides solubles 317 | 1,4449 | S31700 | SUS 317 | – |
| Solides solubles 317L | 1,4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Composition chimique de bride d'acier inoxydable d'ASME SA182 F317L
| Catégorie | C | Manganèse | SI | P | S | Cr | MOIS | Ni | Fe |
| Solides solubles 317 | 0,08 maximum | 2,0 maximum | 1,0 maximum | 0,045 maximum | 0,030 maximum | 18,00 – 20,00 | 3,00 – 4,00 | 11,00 – 15,00 | minute 57,845 |
| Solides solubles 317L | 0,035 maximum | 2,0 maximum | 1,0 maximum | 0,045 maximum | 0,030 maximum | 18,00 – 20,00 | 3,00 – 4,00 | 11,00 – 15,00 | minute 57,89 |
Force mécanique de bride d'acier inoxydable d'ASME SA182 F317L
| Densité | Point de fusion | Résistance à la traction | Limite conventionnelle d'élasticité (0.2%Offset) | Élongation |
| 7,9 g/cm3 | °C 1400 (°F) 2550 | Livre par pouce carré – 75000, MPA – 515 | Livre par pouce carré – 30000, MPA – 205 | 35 % |
| 7,9 g/cm3 | °C 1400 (°F) 2550 | Livre par pouce carré – 75000, MPA – 515 | Livre par pouce carré – 30000, MPA – 205 | 35 % |
Bride d'acier inoxydable d'ASME SA182 F317L
| Norme | Classe | Diamètre | Diamètre de cercle des boulons | Nombre de boulons | Taille de boulon | Diamètre de trou de boulon |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| EN TANT QUE bride 2129 | Tableau C | 95 | 67 | 4 | 13 | 14 |
| Tableau D | 95 | 67 | 4 | 13 | 14 | |
| Tableau E | 95 | 67 | 4 | 13 | 14 | |
| Tableau F | 95 | 67 | 4 | 13 | 14 | |
| Tableau H | 114 | 83 | 4 | 16 | 17 | |
| Tableau J | 114 | 83 | 4 | 16 | 17 | |
| NORME ANSI B16.5 | Norme ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| Norme ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| Norme ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| Norme ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| Norme ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| Bride d'OIN 7005 (DIN) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60,5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
Estimation de pression de bride d'acier inoxydable d'ASME SA182 F317L
| Temp. °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 à 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Divers genres de brides que nous pouvons fournir en tant que ci-dessous
1. brides sans lacets.
Les brides sans lacets ont un coût initial inférieur que les brides de soudure de cou parce qu'elles exigent moins d'exactitude en coupant le tuyau à la longueur, et elles fournissent une plus grande facilité de l'alignement dans l'assemblée. Cependant, leur force calculée sous la pression interne est approximativement 2/3's la force des brides de soudure de cou, et leur vie sous la fatigue est 1/3 plus court. Des brides sans lacets sont limitées aux tailles en 1500 livres » à ½ 2 » de 1/2 standard.
2. brides filetées
Des brides filetées sont employées pour des applications spéciales. Elles peuvent être rassemblées sans soudure et peuvent être employées dans les services extrêmement à haute pression--à ou près de la pression atmosphérique--là où l'acier allié est essentiel pour la force. Des brides filetées ne sont pas adaptées pour des conditions impliquant des contraintes de la température ou de flexion, ou dans des conditions cycliques où la fuite par les fils peut se produire.
3. brides de cou de soudure
Les brides de cou de soudure ont un hub longtemps conique et une transition progressive d'épaisseur dans la région du soudé bout à bout les joignant dans le tuyau. Le hub conique fournit le renfort important à la bride et la résistance à bomber. Ce type de bride est préféré pour des états graves de service résultant d'à haute pression, d'au-dessous de zéro ou des hautes températures.
4. brides aveugles
Des brides aveugles sont employées pour obturer les fins des ouvertures de tuyauterie, de valves et de récipient à pression. Les brides aveugles peuvent manipuler l'effort élevé du chargement interne de pression et de boulon puisque les efforts maximum dans la bride aveugle sont des contraintes de flexion au centre.
5. brides de soudure de prise
Des brides de soudure de prise ont été développées pour l'usage sur la tuyauterie à haute pression de petite taille. Avec une soudure interne, les brides de soudure de prise sont plus fortes et avoir une plus grande force de fatigue que doubles soudant une bride sans lacets. Des conditions ennuyées douces peuvent être facilement atteintes en rectifiant la soudure interne. Cette bride est utilisée généralement dans la tuyauterie de processus chimique.
6. Lap Joint Flanges
Lap Joint Flanges sont employés avec assemblent des souches à clin. Assemblez les brides à clin sont utilisés généralement dans le carbone ou les systèmes sifflants en acier faiblement alliés qui doivent être fréquemment démantelées pour l'inspection et le nettoyage. Ils ne devraient pas n'être employés à aucun point où les contraintes de flexion graves se produisent.
Application
