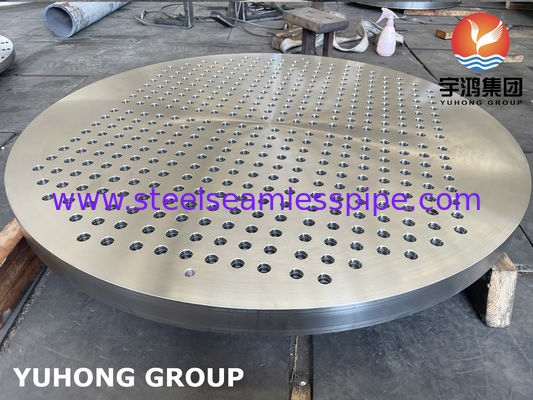

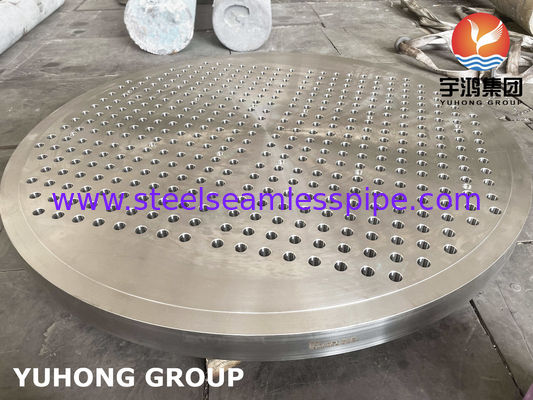

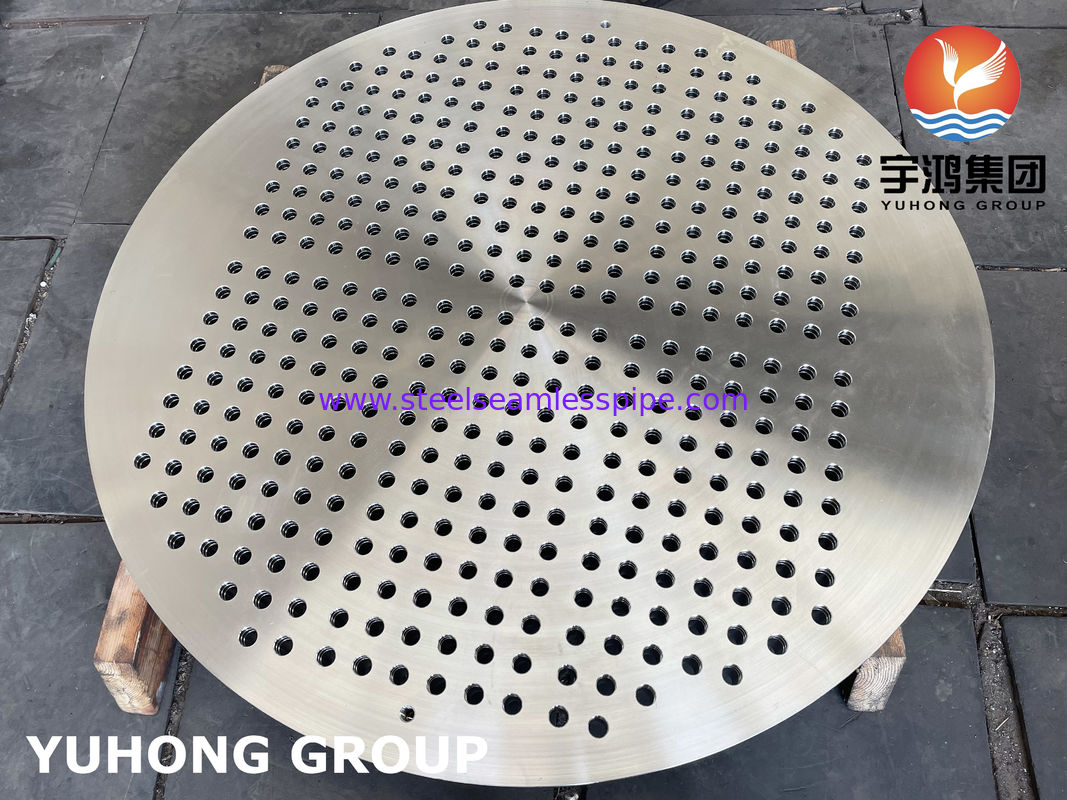

La feuille de tubes en acier inoxydable ASTM A182 F316L
Vue d'ensemble du produit
Feuilles de tubes F316L usinées de précision pour échangeurs de chaleur à coque et à tubes
Les feuilles de tubes en acier inoxydable ASTM A182 F316L sont des composants de maintien de la pression usinés de précision utilisés dans les échangeurs de chaleur, les condensateurs, les chaudières et les récipients sous pression.Fabriqué à partir d'acier inoxydable forgé ASTM A182 F316L, ces feuilles de tubes offrent une excellente résistance à la corrosion, des propriétés mécaniques fiables et une précision dimensionnelle pour des applications industrielles exigeantes.
Le matériau F316L à faible teneur en carbone minimise la précipitation de carbure pendant le soudage, ce qui le rend approprié pour les équipements fonctionnant dans des environnements de processus corrosifs contenant du chlorure.Les trous des tubes sont usinés CNC selon les dessins du client pour assurer un ajustement précis du tube à la feuille de tube, permettant une expansion ou un soudage fiable du tube lors de la fabrication de l'échangeur de chaleur.
Spécifications techniques
|
Nom de l'article
|
Spécification
|
|
Nom du produit
|
La feuille de tubes en acier inoxydable ASTM A182 F316L
|
|
La norme
|
Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:
|
|
Grade du matériau
|
Les États membres peuvent prévoir des mesures de prévention et de contrôle.
|
|
Type de produit
|
Feuille d'échangeur de chaleur
|
|
Processus de fabrication
|
Forge + usinage CNC
|
|
Diamètre extérieur
|
Personnalisé
|
|
Épaisseur
|
Personnalisé
|
|
Diamètre du trou du tube
|
Selon la taille du tube
|
|
Modèle de trou
|
Triangulaire, carré ou personnalisé
|
|
Finition de surface
|
Fabrication à partir de métaux
|
|
Traitement thermique
|
Solution recyclée
|
|
Inspection
|
PMI, UT, inspection dimensionnelle
|
|
Certification
|
EN 10204 3.1 / Inspection par une tierce partie
|
Composition chimique
|
Élément
|
Contenu (%)
|
|
Le carbone (C)
|
≤ 0030
|
|
Pour les métaux non métalliques
|
16.0 ¢ 18.0
|
|
Nikkel (Ni)
|
10.0 ¢14.0
|
|
Molibdène (Mo)
|
2.0 ¥3.0
|
|
Manganèse (Mn)
|
≤ 2.00
|
|
D'autres composés
|
≤ 100
|
|
Périmètre d'écoulement
|
≤ 0045
|
|
Soufre (S)
|
≤ 0030
|
|
Fer (Fe)
|
Le solde
|
Propriétés mécaniques
|
Les biens immobiliers
|
Exigence
|
|
Résistance à la traction
|
≥ 485 MPa
|
|
Résistance au rendement
|
≥ 170 MPa
|
|
L'allongement
|
≥ 30%
|
|
Dureté
|
≤ 95 HRB
|
Caractéristiques du produit
- Excellente résistance à la corrosion
L'acier inoxydable F316L contient du molybdène, offrant une résistance accrue à la corrosion des crevasses et des fissures dans des environnements contenant du chlorure par rapport à l'acier inoxydable standard 304.
- Machining CNC de précision
Les trous des tubes sont usinés avec des tolérances contrôlées afin d'assurer un alignement précis et un ajustement approprié pour l'expansion ou le soudage des tubes pendant l'assemblage de l'échangeur de chaleur.
- Matériau à faible teneur en carbone
La teneur réduite en carbone minimise la précipitation de carbure pendant le soudage, améliorant la résistance à la corrosion dans les composants d'échangeurs de chaleur fabriqués.
- Une grande précision dimensionnelle
Fabriqué selon les dessins du client avec un contrôle dimensionnel strict du diamètre, de l'envergure, de la largeur et de la planéité du trou du tube.
- Convient pour les équipements sous pression
Largement utilisé dans les échangeurs de chaleur en coque et en tube, les condensateurs et les récipients sous pression nécessitant un support de tube fiable et des performances de limite de pression.
Pourquoi choisir les feuilles F316L?
|
Caractéristique
|
F316L Feuille de feuille
|
|
Résistance à la corrosion
|
C' est excellent.
|
|
Résistance au chlorure
|
Très haut
|
|
Saldabilité
|
C' est excellent.
|
|
Précision de l'usinage
|
Très haut
|
|
Service d'échangeur de chaleur
|
Approprié
|
|
Équipement sous pression
|
Approprié
|
Dimensions disponibles
|
Paramètre
|
Portée
|
|
Diamètre extérieur
|
Personnalisé
|
|
Épaisseur
|
Personnalisé
|
|
Diamètre du trou du tube
|
Personnalisé
|
|
Piste du tube
|
Personnalisé
|
|
Mise en page des tubes
|
Triangulaire / Carré / Carré tourné
|
|
La tolérance
|
Selon le dessin
|
Applications typiques
Les feuilles de tubes ASTM A182 F316L sont largement utilisées dans:
- Échangeurs de chaleur à coque et à tubes
- Condensateurs de surface
- Vessels sous pression
- Équipement pétrochimique
- Usines de traitement du pétrole et du gaz
- Équipement de traitement chimique
- Génération d'électricité
- Échangeurs de chaleur marins
- Équipement pharmaceutique
- Systèmes de transformation des aliments

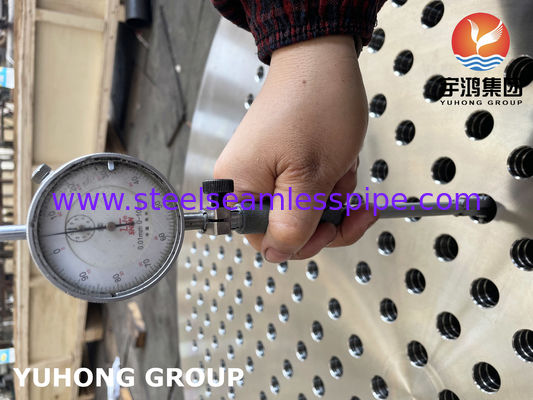

Inspection et essais
Les options d'inspection comprennent:
