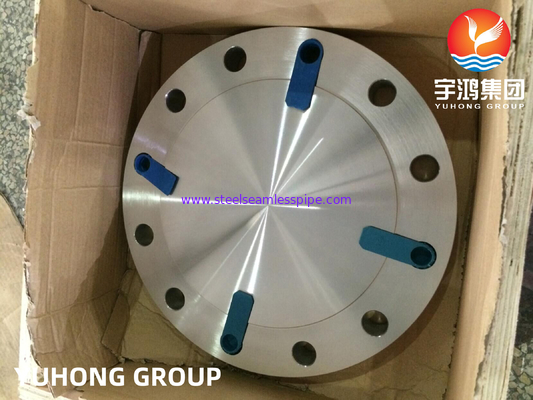

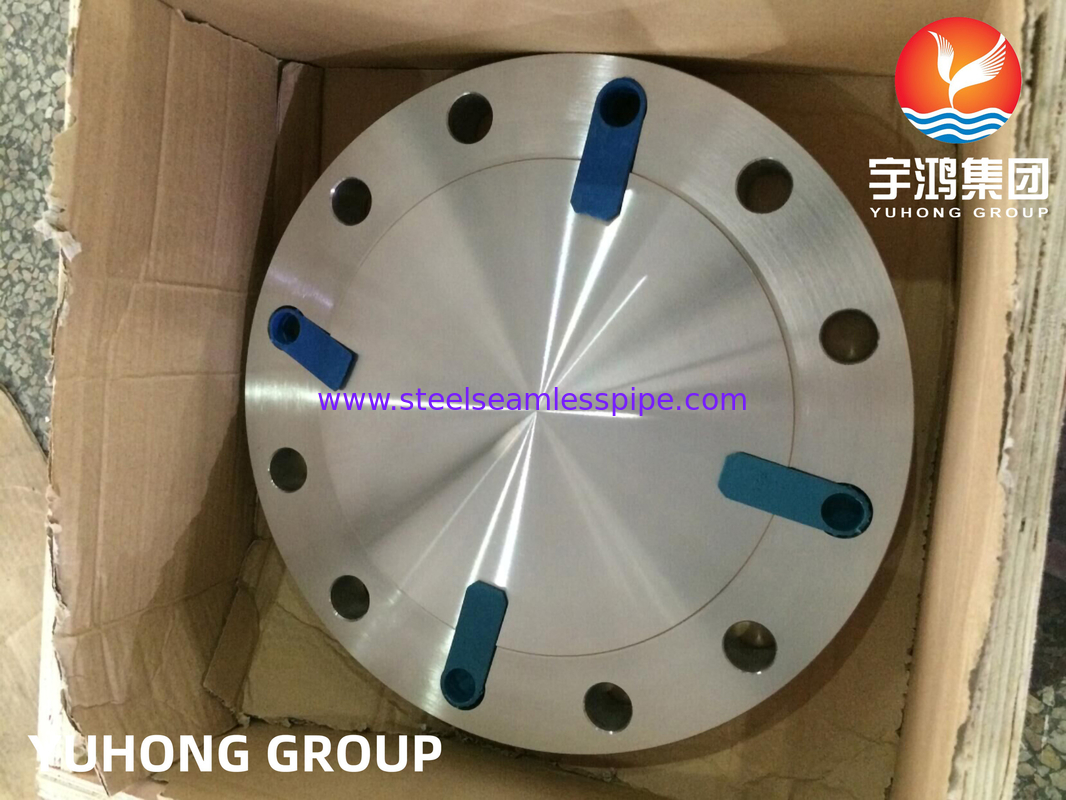

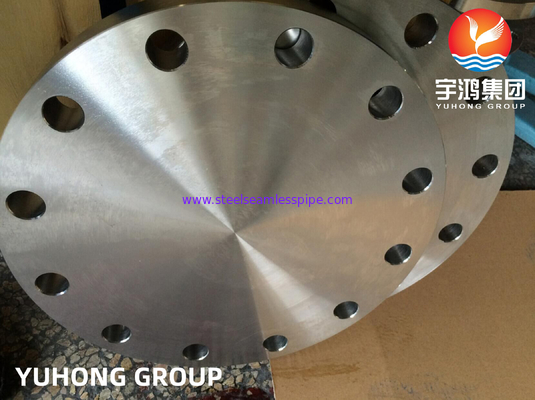

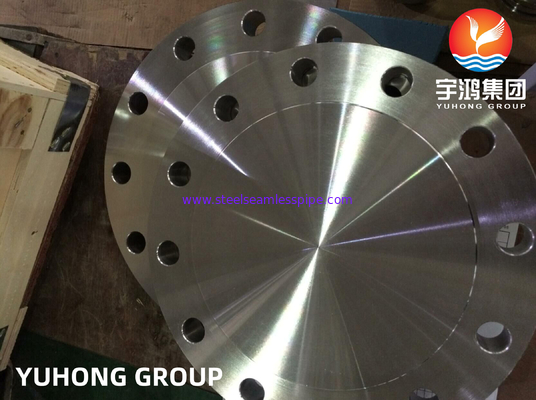

ASTM A182 F317/317L 1.4449/1.4438 Franges vertes en acier inoxydable
Résumé:
La bride aveugle F317/317L est un composant essentiel utilisé principalement dans les systèmes de tuyauterie pour terminer l'extrémité d'un tuyau, fournissant un joint étanche à la pression.Fabriqué à partir de l'alliage d'acier inoxydable austénitique 317 et de sa variante à faible teneur en carbone 317L, cette bride aveugle offre une excellente résistance à la corrosion, en particulier dans des environnements hostiles en raison de la présence de chrome, de nickel et de molybdène dans sa composition.Cette résistance accrue à la corrosion le rend idéal pour le traitement chimique, des applications pétrochimiques et d'autres industries impliquant des milieux agressifs.
Les caractéristiques de conception de la bride aveugle lui permettent de résister à une pression et à une température élevées, assurant ainsi l'intégrité structurelle dans des conditions difficiles.ces brides sont conformes aux normes de l'industrie telles que ASME/ANSI, qui dictent les dimensions, les pressions et les spécifications des matériaux, assurant la compatibilité et la sécurité pour diverses applications.
L'installation d'une bride est simple et nécessite l'utilisation de boulons et de joints pour assurer un joint étanche.L'absence d'ouverture centrale élimine le risque de libération de pression à l'extrémité fermée, ce qui en fait un choix approprié pour isoler des sections de tuyauterie pour l'entretien ou lors de modifications du système.
En outre, les brides stériles F317/317L sont disponibles dans différentes classifications en fonction de leur pression nominale (telles que 150, 300, 600 et 1500 lbs),permettant aux ingénieurs et aux concepteurs de choisir avec souplesse les composants de leurs systèmesLes brides peuvent être fabriquées dans différentes tailles et configurations de faces, y compris face surélevée, face plate et joint de type anneau, pour répondre à divers besoins d'installation.
Les spécifications:
| La norme |
Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| Matériel |
F317/317L; 1.4449/1.4438 |
| Le type |
Flanche aveugle |
| La face de la bride |
Le visage soulevé/le visage plat/l'articulation de l'anneau |
| Taille |
1/2"-48" ((DN15-DN1200) ou taille personnalisée |
| Épaisseur |
SCH10S-XXS |
| Emballage |
Casse en contreplaqué/palette |
| Certificat d'essai du moulin |
La présente directive n'a pas été modifiée.2 |
Composition chimique:
|
Grade
|
C
|
Nom de l'entreprise
|
P
|
S
|
Je sais.
|
Je ne sais pas
|
Cr
|
Je vous en prie.
|
|
F317
|
0.08 au maximum
|
2.00 au maximum
|
0.045 au maximum
|
00,03 maximum
|
1.00 au maximum
|
11.0 à 15.0
|
18.0 à 20.0
|
3.0 à 4.0
|
|
F317L
|
00,03 maximum
|
2.00 au maximum
|
0.045 au maximum
|
00,03 maximum
|
1.00 au maximum
|
11.0 à 15.0
|
18.0 à 20.0
|
3.0 à 4.0
|
Propriétés mécaniques:
|
Grade
|
Résistance à la traction
Min, ksi [MPa]
|
Résistance au rendement
Min, ksi [MPa]
|
L'allongement en 2 pouces.
[50 mm] ou 4D,
Min, %
|
Réduction de
Surface, min, en %
|
|
F317
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
Applications:
1Traitement chimique: la bride aveugle 317/317L est largement utilisée dans les usines chimiques pour la manipulation de substances corrosives, d'acides et de solvants.Il offre une excellente résistance à un large éventail de produits chimiques corrosifs, ce qui le rend adapté à des applications telles que les réacteurs chimiques, les réservoirs de stockage et les pipelines.
2Industrie pétrochimique: dans l'industrie pétrochimique, la bride à clignote 317/317L est utilisée dans les raffineries, les plateformes offshore et les installations de traitement du pétrole et du gaz.Il est utilisé dans les pipelines, échangeurs de chaleur et équipements exposés à des environnements corrosifs et à des températures élevées.
3- Pharmaceutique et biotechnologie: la bride aveugle 317/317L est utilisée dans les industries pharmaceutiques et biotechnologiques qui nécessitent des équipements stériles et résistants à la corrosion.Il est utilisé dans des procédés tels que la fabrication de médicaments, des bioréacteurs et des systèmes de traitement stériles.
4- Aliments et boissons: l'industrie alimentaire et des boissons s'appuie sur la bride aveugle 317/317L pour sa résistance à la corrosion et ses propriétés sanitaires.et systèmes de tuyauterie pour la production alimentaire, boissons et produits laitiers.
5Génération d'énergie: Dans les centrales électriques, en particulier celles utilisant des combustibles fossiles, la bride à l'étain 317/317L est utilisée pour sa résistance aux environnements à haute température et aux gaz de combustion corrosifs.On le trouve dans les chaudières, turbines à gaz et échangeurs de chaleur.
6. Installations de dessalement: la bride aveugle 317/317L convient aux usines de dessalement où elle résiste aux conditions difficiles des environnements d'eau salée et aux niveaux élevés de chlorure.Il est utilisé dans les systèmes de pipelines, pompes et équipements impliqués dans le processus de dessalement.
