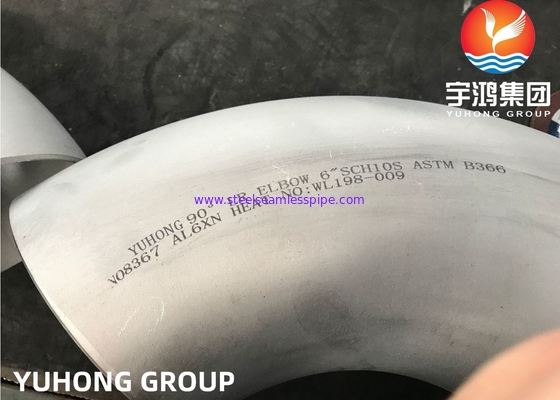

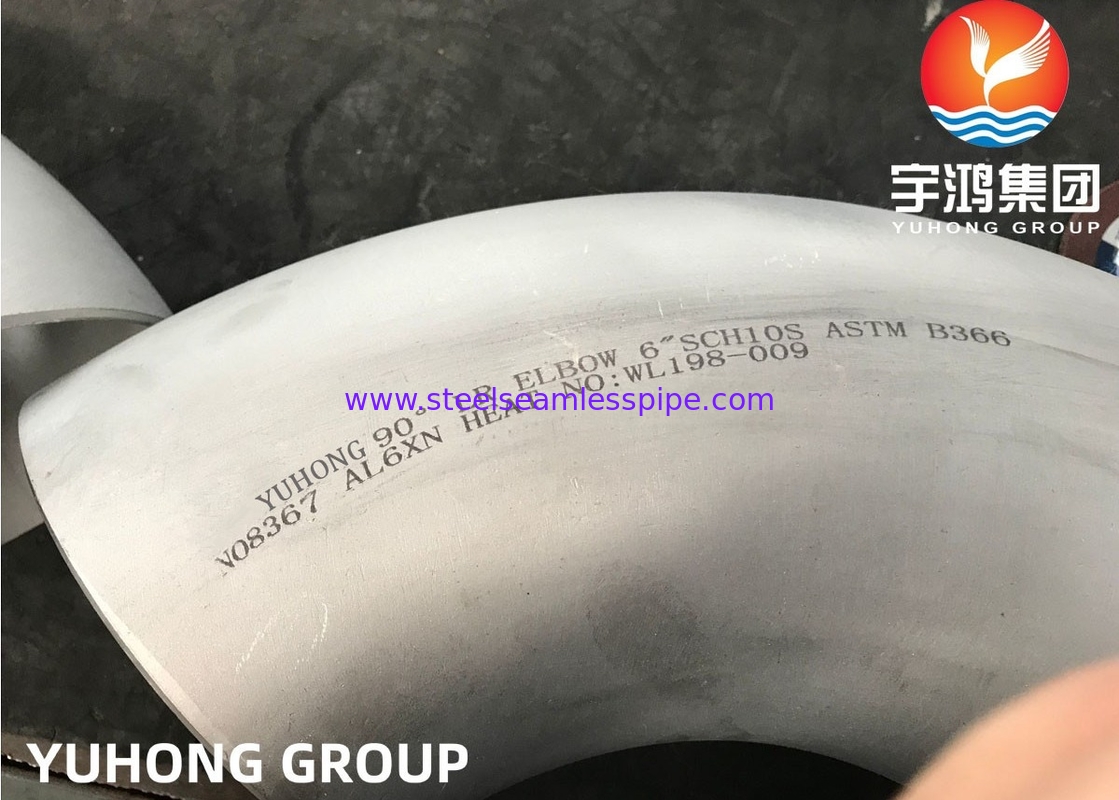

Coudes ASTM B366 / B564 BW UNS N08367 AL6XN AISI / ASME B16.28 Raccords en acier inoxydable
Aperçu de l'AL6XN
L'AL6XN est un acier inoxydable superausténitique avec une résistance exceptionnelle à la piqûre par les chlorures, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte. L'AL6XN est un alliage à 6 molybdène qui a été développé pour et est utilisé dans des environnements très agressifs. Il contient une forte teneur en nickel (24 %), en molybdène (6,3 %), en azote et en chrome, ce qui lui confère une excellente résistance à la fissuration par corrosion sous contrainte due aux chlorures, à la piqûre par les chlorures et une résistance générale à la corrosion exceptionnelle. L'AL6XN est principalement utilisé pour sa résistance améliorée à la piqûre et à la corrosion caverneuse dans les chlorures. C'est un acier inoxydable formable et soudable.
En raison de sa teneur en azote, l'AL6XN a une résistance à la traction supérieure à celle des aciers inoxydables austénitiques courants, tout en conservant une ductilité et une résistance aux chocs élevées.
Résistance à la corrosion
Le chrome, le molybdène, le nickel et l'azote contribuent tous à la résistance globale à la corrosion par divers milieux. Le chrome est le principal agent conférant une résistance à la corrosion dans les environnements neutres ou oxydants. Le chrome, le molybdène et l'azote augmentent la résistance à la corrosion par piqûre. Le nickel confère la structure austénitique. Le nickel et le molybdène offrent tous deux une résistance accrue à la fissuration par corrosion sous contrainte due aux chlorures dans les environnements réducteurs.
Quelles sont les caractéristiques de l'AL-6XN ?
Excellente résistance à la piqûre et à la corrosion caverneuse dans les solutions de chlorure
Immunité pratique à la corrosion sous contrainte dans les environnements NaCl
Haute résistance et ténacité
Composition chimique, %
| Ni |
Cr |
Mo |
C |
N |
Mn |
Si |
P |
S |
Cu |
Fe |
| 23,5-25,5 |
20,00-22,00 |
6,00-7,00 |
0,03 Max |
0,18-0,25 |
2,0 Max |
1,00 Max |
.040 Max |
0,03 Max |
0,75 Max |
Reste |
Dans quelles applications l'AL-6XN est-il utilisé ?
Équipement et pompes de dessalement par osmose inverse
Épurateurs FGD
Réservoirs et pipelines de procédés chimiques
Échangeurs de chaleur d'eau de mer
Colonnes et garnitures de distillation de tall oil
Équipement de production pétrolière et gazière offshore
Laveurs, cuves, rouleaux presseurs et pipelines d'usines de blanchiment de pâte
Spécifications ASTM
| Tuyau soudé |
Tube soudé |
Tôle/Plaque |
Barre |
Brides et raccords |
| B675, A312 |
B676, A249 |
B688, A240 |
B691, A479 |
B366, A182 |
Propriétés mécaniques
Propriétés représentatives de traction et d'impact, plaque
| Temp. °F (°C) |
Résistance à la traction ultime, psi |
Limite d'élasticité à 0,2 %, psi |
Allongement en 2”, pourcentage |
Résilience Charpy V-Notch, ft-lb |
| -450 (-268) |
218 000 |
142 000 |
36 |
353* |
| -320 (-196) |
196 000 |
107 000 |
49 |
85 |
| -200 (-129) |
- |
- |
- |
100 |
| 70 (21) |
108 000 |
53 000 |
47 |
140 |
| 200 (93) |
99 900 |
49 400 |
47 |
- |
| 400 (204) |
903 000 |
40 400 |
46 |
- |
| 600 (316) |
86 000 |
36 300 |
47 |
- |
| 800 (427) |
87 000 |
36 000 |
48 |
- |
*Pour les tuyaux et tubes soudés, un facteur d'efficacité de joint de 0,85 doit être appliqué.
* AL-6XN® est une marque déposée d'Allegheny Ludlum Corporation
