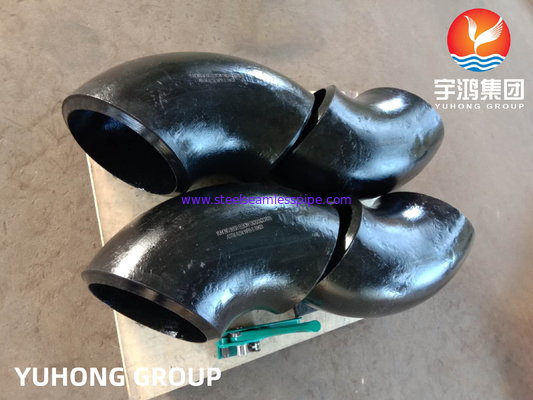

ASTM A234 WPB Coude en acier au carbone, rayon de longueur (LR), tuyau soudé à bout en pièce homogène B16.9

ASTM A234 WPB Coude en acier au carbone, rayon de longueur (LR), tuyau soudé à bout en pièce homogène B16.9

Résumé

Le coude ASTM A234 WPB est l'une des formes les plus utilisées de raccords de tuyauterie.A234 WPB Elbow est fabriqué et fourni sous forme soudée à l'aide d'une soupape à bout. SA234 WPB Elbow est généralement disponible sous l'un des trois angles; 22.5A234 WPB SCH 80 Elbow est une normalisation conforme à l'annexe 80.

Le SA234 WPB Elbow est composé d'acier au carbone ou d'acier allié.A234 Wpb Le poids du coude dépend principalement du matériauLe coude 90 A234 WPB indique le degré de changement de direction de 90 degrés.

La norme ASTM A234 a pour objet:

• Cette spécification couvre les raccords en acier au carbone forgé et en acier allié de construction sans soudure et soudés couverts par la dernière révision de l'ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 et MSS-SP-95. Ces raccords sont destinés à être utilisés dans les tuyaux sous pression et dans la fabrication de récipients sous pression pour un service à température modérée et élevée.Les raccords qui diffèrent de ces normes ASME et MSS doivent être fournis conformément à l'exigence supplémentaire S58 de la spécification A 960/A 960M..
• Des exigences complémentaires facultatives sont prévues pour les raccords où un degré d'examen plus élevé est souhaité.une ou plusieurs de ces exigences supplémentaires peuvent être spécifiées dans la commande.
• Cette spécification ne couvre pas les raccords de soudage coulés ou les raccords usinés à partir de pièces coulées.
• Cette spécification est exprimée à la fois en unités de pouces-litres et en unités du SI. Toutefois, à moins que la commande ne spécifie la désignation de spécification applicable (unités du SI),le matériau doit être fourni en unités pouces-litres.
• Les valeurs indiquées soit en unités de pouces-litres, soit en unités du SI doivent être considérées séparément comme standard.Les valeurs indiquées dans chaque système ne sont pas exactement équivalentesLa combinaison des valeurs des deux systèmes peut entraîner une non-conformité avec le cahier des charges.

Les types de coudes A234 WPB:

• Par angle:

  1. 45° coude

  2. 90° Coude ️ Le plus fréquent; changement de direction de 90°

  3. Retour de 180° Coude de la roue

• Par rayon:

  1. Radius court (SR) Distance entre le centre et l'extrémité = 1 x NPS (taille nominale du tuyau)

  2. Radius de longueur (LR) distance entre le centre et l'extrémité = 1,5 x NPS

Composition chimique du coude en acier au carbone ASTM A234:

Propriétés mécaniques du coude en acier au carbone ASTM A234:

Applications des coudes A234 WPB:

• 1. Pipelines pétroliers et gaziers
• 2. usines pétrochimiques et chimiques
• 3. centrales électriques
• 4. Traitement et distribution de l'eau
• 5. Systèmes de climatisation et de protection contre les incendies
• 6. tuyauterie de procédés industriels
