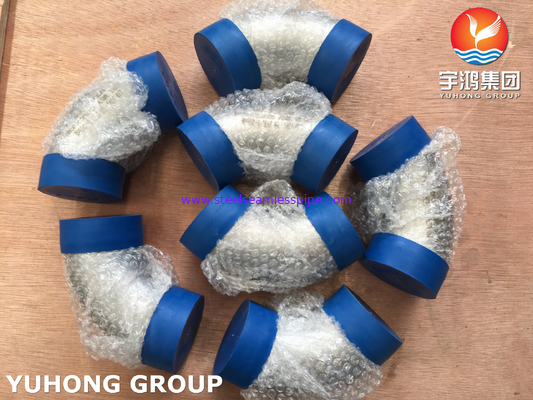

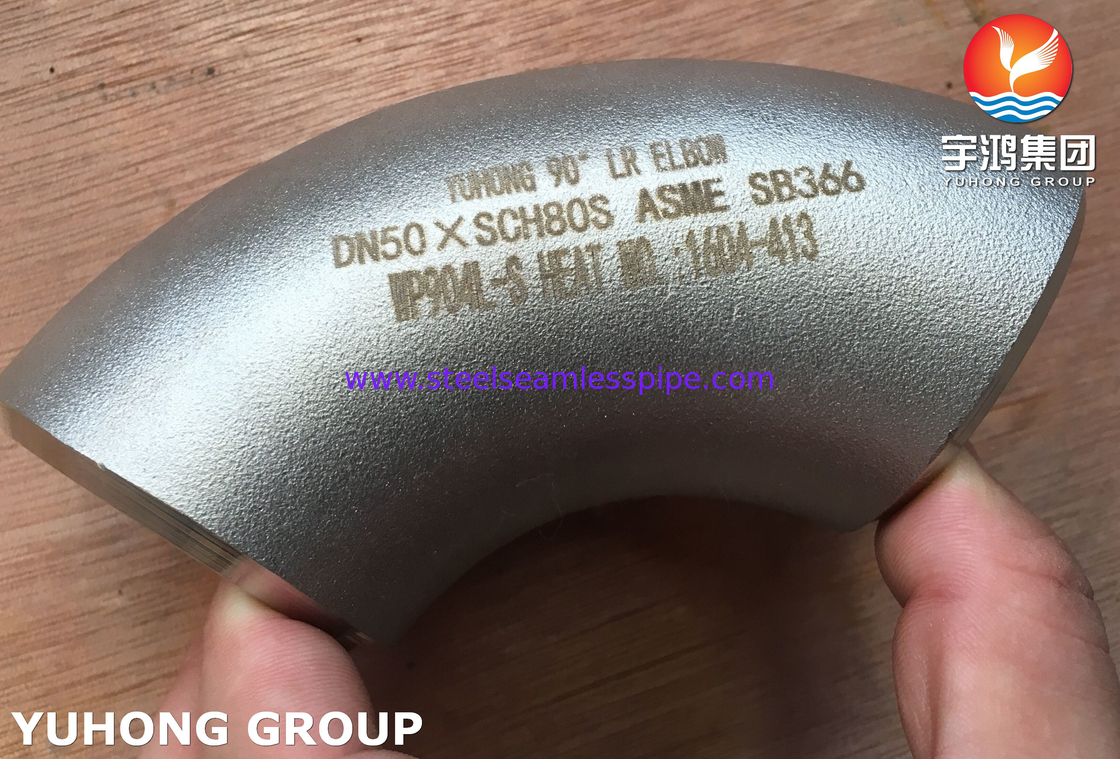

ASTM B366 WP904L Coude 90 degrés en acier inoxydable, raccordement de soudage à l'arrière-train ASME B16.9

Résumé:


Le coude WP904L est un composant essentiel dans divers systèmes de tuyauterie, principalement utilisé dans des industries telles que le pétrole et le gaz, la pétrochimie et le traitement de l'eau.connu pour sa résistance élevée à la corrosion, en particulier dans les environnements acides, grâce à sa faible teneur en carbone et à l'inclusion d'éléments tels que le nickel, le chrome et le molybdène.

Doté d'une conception robuste, le coude WP904L offre d'excellentes propriétés mécaniques, lui permettant de résister à des températures et à des pressions élevées.Cela le rend idéal pour les applications nécessitant une durabilité et une fiabilitéLe coude est généralement disponible en différentes tailles et dimensions pour s'adapter à différentes configurations de tuyauterie, et sa forme permet des changements de direction en douceur au sein d'un pipeline,minimiser les chutes de pression et les turbulences.

L'installation est généralement simple et le coude peut être soudé ou attaché à d'autres composants.Il est crucial d'assurer la compatibilité avec les autres matériaux du système pour éviter la corrosion galvaniqueLes inspections et l'entretien réguliers contribuent à prolonger la durée de vie du système de tuyauterie incorporant des coudes WP904L.

Dans l'ensemble, le coude WP904L combine polyvalence, résistance et résistance à la corrosion, ce qui en fait un choix préféré dans de nombreux environnements difficiles.

Les spécifications:

Composition chimique:

Propriétés mécaniques:

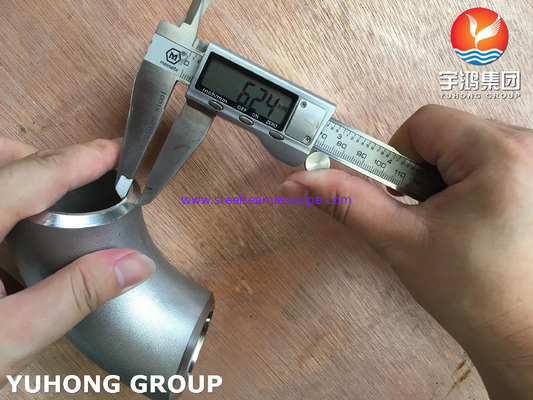

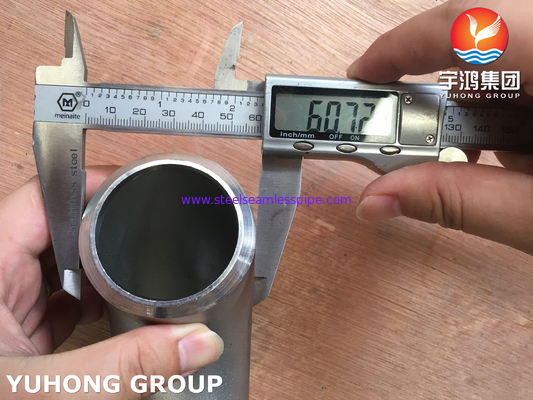

Dimension:

Taille nominale		Diamètre extérieur à Bevel (mm)	Du centre à l'extrémité (mm)
			90° Coude		45° Coude
DN	NPS	Une surdose.	Une		B. Pour
			LR	R.R.	LR
15	- Un demi	21.3	38	- Je ne sais pas.	16
20	Je vous en prie.	26.7	38	- Je ne sais pas.	19
25	1	33.4	38	25	22
32	Un quart	42.2	48	32	25
40	1 et demi	48.3	57	38	29
50	2	60.3	76	51	35
65	2 et demi	73.0	95	64	44
80	3	88.9	114	76	51
90	3 et demi	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Nom de l'entreprise: 1) En plus de ceux-ci, les normes GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 etc. sont également appliquées. 2) Le coude avec NPS supérieur à 48 doit être fabriqué selon les tailles convenues par l'acheteur et le fabricant.
