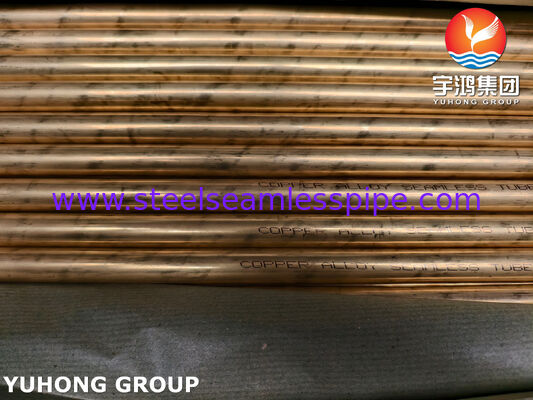

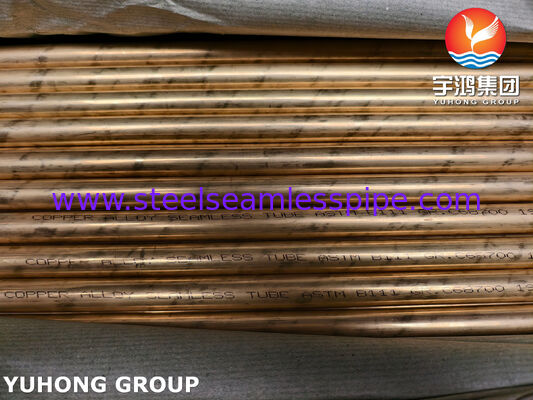

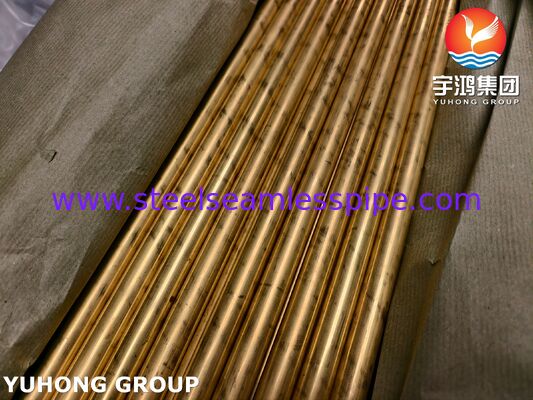

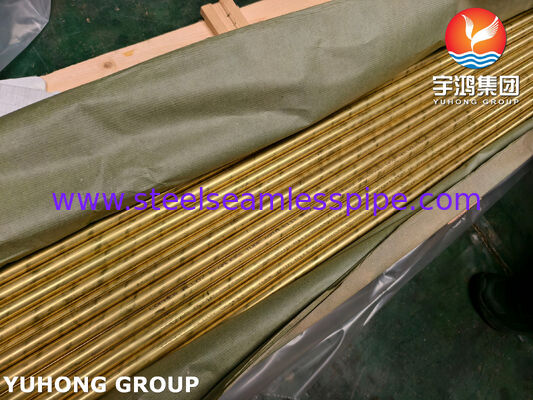

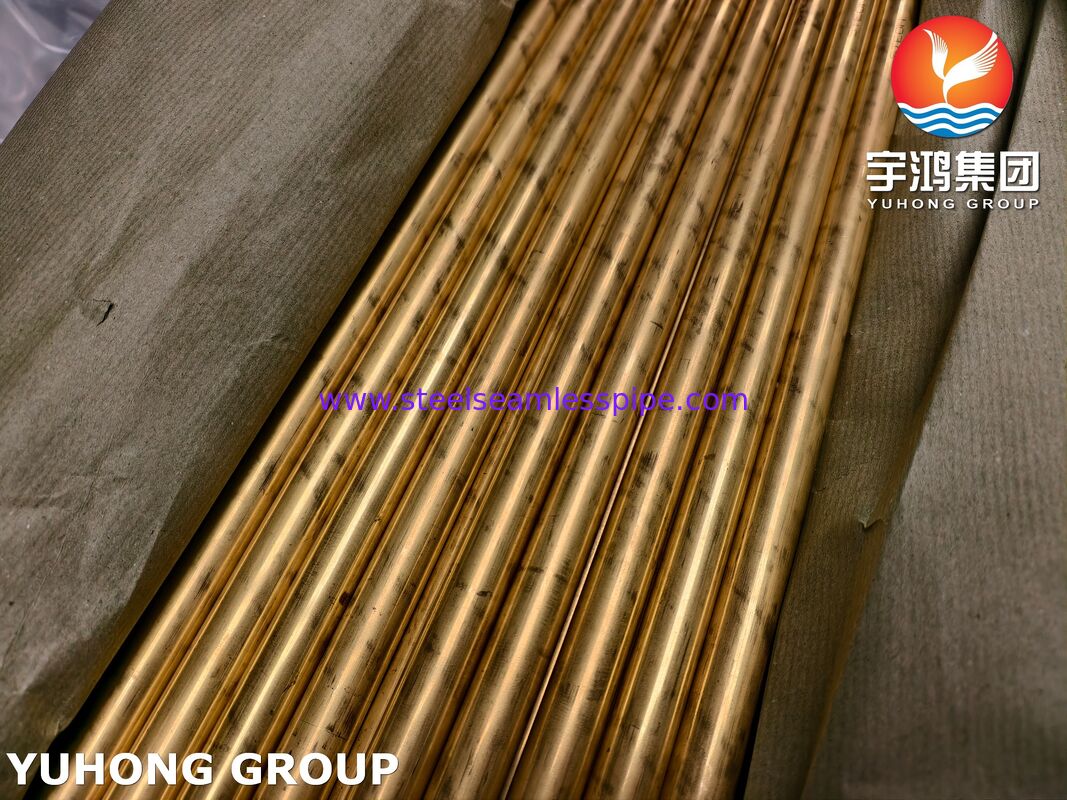

Tube sans soudure en laiton aluminium ASTM B111 C68700 pour échangeur de chaleur et condenseur
Le tube en alliage de cuivre ASTM B111 C68700 est un tube en laiton aluminium sans soudure fabriqué pour les applications de condenseur, d'évaporateur et d'échangeur de chaleur.
UNS C68700 est classé commeLaiton Aluminium, Type Bselon ASTM B111/B111M. L'alliage est un matériau cuivre-zinc-aluminium avec une teneur contrôlée en arsenic. Sa composition chimique spécifiée comprend 76,0 à 79,0 % de cuivre, 1,8 à 2,5 % d'aluminium et 0,02 à 0,06 % d'arsenic, le zinc constituant le reste.
Le tube peut être fourni dans différents états de trempe et configurations dimensionnelles selon ASTM B111/B111M et les exigences du projet. Les applications typiques comprennent les condenseurs de surface, les échangeurs de chaleur, les évaporateurs et autres équipements industriels de transfert de chaleur.
Spécifications techniques
| Article |
Spécification |
| Nom du produit |
Tube sans soudure en laiton aluminium C68700 |
| Norme |
ASTM B111 / ASTM B111M |
| Équivalent ASME |
ASME SB111 / SB111M si spécifié |
| UNS |
C68700 |
| Type d'alliage |
Alliage Cuivre-Zinc-Aluminium |
| Description courante |
Laiton Aluminium Type B |
| Type de tube |
Sans soudure |
| Processus de fabrication |
Extrusion / Tréfilage / Recuit / Redressage selon le cas |
| Diamètre extérieur |
Jusqu'à 3-1/8 po [80 mm] dans le cadre de la norme ASTM B111 ; autres tailles par accord |
| Épaisseur de paroi |
Selon spécification et exigences du projet |
| Longueur |
Longueurs droites, personnalisées |
| État de trempe |
O61 Recuit, Légèrement étiré, Dur étiré ou état applicable |
| Surface |
Finition d'usine / Surface propre |
| Condition d'extrémité |
Extrémités lisses ou personnalisées |
| Tests |
Courants de Foucault, Hydrostatique, Pneumatique et tests mécaniques applicables |
| Documentation |
MTC et documents d'inspection |
Composition chimique C68700
La composition chimique du C68700 est contrôlée selon les exigences ASTM B111 applicables.
| Élément |
Exigence ASTM B111 C68700 |
| Cuivre (Cu) |
76,0-79,0 % |
| Aluminium (Al) |
1,8-2,5 % |
| Arsenic (As) |
0,02-0,06 % |
| Fer (Fe) |
≤ 0,06 % |
| Plomb (Pb) |
≤ 0,07 % |
| Zinc (Zn) |
Le reste |
Propriétés mécaniques
Les propriétés mécaniques dépendent de l'état de trempe spécifié.
Pour letube recuit C68700 O61, les exigences minimales ASTM B111 couramment référencées comprennent :
| Propriété |
Exigence pour O61 Recuit |
| Résistance à la traction |
≥ 345 MPa |
| Limite d'élasticité |
≥ 125 MPa |
| Dureté |
Selon les exigences de trempe ASTM B111 |
Processus de fabrication
Les tubes en alliage de cuivre sans soudure C68700 sont fabriqués par un processus de production de tubes contrôlé.
1. Préparation de la billette
Le matériau en alliage de cuivre est préparé selon la composition chimique C68700 spécifiée et les exigences d'identification de la coulée.
2. Extrusion et perçage
La billette est traitée pour former un tube creux adapté aux opérations de tréfilage ultérieures.
3. Tréfilage à froid
Le tréfilage à froid est utilisé pour obtenir le diamètre extérieur, l'épaisseur de paroi et les tolérances dimensionnelles requis.
4. Traitement thermique
Le recuit ou un autre traitement thermique applicable est effectué conformément à l'état de trempe spécifié et aux exigences ASTM B111.
5. Redressage et découpe
Les tubes sont redressés et coupés à la longueur requise.
6. Inspection finale
Des tests dimensionnels, de surface et des tests mécaniques et non destructifs applicables sont effectués avant expédition.
Dimensions des tubes
Les tubes en laiton aluminium C68700 peuvent être fournis dans diverses combinaisons de diamètre extérieur et d'épaisseur de paroi.
Les informations typiques de commande comprennent :
Pour les projets de condenseurs et d'échangeurs de chaleur, les dimensions des tubes peuvent être fabriquées selon le dessin de plaque tubulaire du client, les spécifications de l'équipement ou le programme de tubes.
Traitement thermique et état de trempe
ASTM B111/B111M spécifie plusieurs conditions de tube, notamment :
L'état de trempe sélectionné affecte les propriétés mécaniques et les caractéristiques de formage du tube. ASTM B111/B111M-24 identifie spécifiquement ces conditions disponibles pour les tubes en cuivre et en alliage de cuivre.
Pour les applications impliquant l'expansion, le cintrage ou l'installation de tubes dans des plaques tubulaires, l'état de trempe approprié doit être confirmé au stade de l'ingénierie.
Tests et contrôle qualité
Le contrôle qualité peut être effectué conformément à ASTM B111/B111M et aux exigences d'achat du client.
Inspection chimique
Essais mécaniques
Tests sur tubes
Les tests ASTM B111 applicables peuvent inclure :
ASTM B111/B111M-24 identifie spécifiquement les essais d'expansion, d'écrasement et de contrainte résiduelle, ainsi que les essais par courants de Foucault, hydrostatiques et pneumatiques dans ses exigences de produit.
Inspection dimensionnelle
L'inspection peut inclure :
-
Diamètre extérieur
-
Épaisseur de paroi
-
Longueur
-
Rectitude
-
Ovalidité
-
Condition d'extrémité
-
Condition de surface
Applications
Condenseurs de surface
Les tubes sans soudure C68700 sont spécifiés pour les applications de tubes de condenseur couvertes par ASTM B111.
Échangeurs de chaleur
Les tubes peuvent être utilisés comme tubes de transfert de chaleur dans les échangeurs de chaleur à calandre et à tubes où le laiton aluminium C68700 est spécifié.
Évaporateurs
ASTM B111 inclut les applications d'évaporateurs dans son champ d'application pour les tubes sans soudure en cuivre et en alliage de cuivre.
Équipements de refroidissement industriels
Les équipements typiques peuvent inclure :
-
Condenseurs de surface
-
Échangeurs de chaleur à calandre et à tubes
-
Évaporateurs
-
Refroidisseurs industriels
-
Équipements de transfert de chaleur pour la production d'énergie
-
Équipements de refroidissement marins et de process
