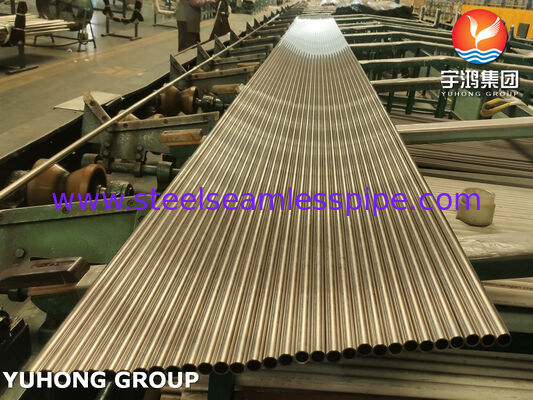

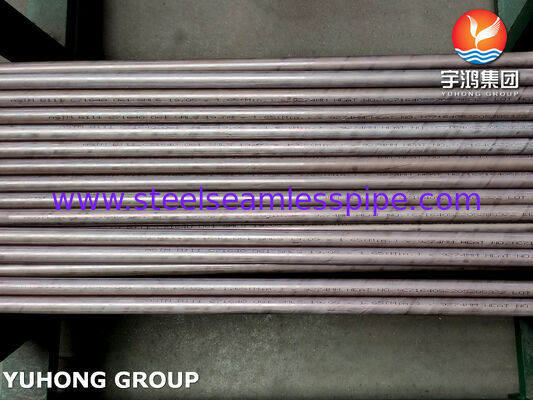

Tube sans soudure en cuivre-nickel ASTM B111 C71640 - Alliage CuNi30Fe pour condenseurs marins et échangeurs de chaleur
YUHONG Group, avec plus de 35 ans d'expertise industrielle et un réseau d'approvisionnement mondial desservant 85 pays, est spécialisé dans les solutions de tubes en alliages non ferreux haute performance. Nos tubes sans soudure en cuivre-nickel ASTM B111 C71640 sont fabriqués pour répondre aux normes internationales rigoureuses pour les applications critiques dans les condenseurs marins, les échangeurs de chaleur et les évaporateurs. Nous assurons une traçabilité complète, un contrôle qualité strict et des performances fiables pour les conditions de service exigeantes dans le monde entier.
Composition chimique - ASTM B111 C71640 (UNS C71640 / CW353H)
| Élément |
Composition (%) |
| Cuivre (Cu) + Argent (Ag) |
Reste |
| Nickel (Ni) + Cobalt (Co) |
29,0 - 32,0 |
| Fer (Fe) |
1,7 - 2,3 |
| Manganèse (Mn) |
1,5 - 2,5 |
| Carbone (C), max |
0,06 |
| Soufre (S), max |
0,03 |
Composition nominale : 66 % Cu - 30 % Ni - 2 % Fe - 2 % Mn
La teneur élevée en fer et en manganèse, supérieure à celle du C71500 standard (70/30 Cu-Ni), renforce le film d'oxyde protecteur en surface, offrant une résistance supérieure à l'attaque par entraînement dans l'eau de mer en mouvement.
Propriétés mécaniques par état - ASTM B111
| État |
Résistance à la traction, min |
Limite d'élasticité, min (extension de 0,5 %) |
Allongement |
| O61 (recuit) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40 % |
| HR50 (étiré et détendu) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4 % |
Conformément aux exigences de l'ASTM B111
Exigences de fabrication et de test - Conformité ASTM B111
Tous les tubes sont fabriqués en tant que produits sans soudure par des procédés d'extrusion et d'étirage à froid, avec une gamme dimensionnelle allant jusqu'à 3 1/4 pouces (80 mm) de diamètre extérieur. Les tests obligatoires suivants sont appliqués conformément à l'ASTM B111 :
| Type de test |
Exigence |
| Test d'expansion |
30 % du diamètre extérieur (selon le tableau 4) |
| Test hydrostatique |
Maximum 1000 psi (7 MPa) sauf indication contraire |
| Test par courants de Foucault |
100 % obligatoire pour l'assurance qualité (ASTM E243) |
| Taille de grain (recuit) |
0,010 - 0,045 mm |
| Évaluation des contraintes résiduelles |
Test au nitrate de mercure ou à la vapeur d'ammoniac |
Le test par courants de Foucault est désormais la principale méthode de CND dans la plupart des usines, le test hydrostatique étant effectué lorsqu'il est spécifié pour les services sous-marins ou nucléaires.
Note de fabrication critique : La finition de surface et l'état initial sont décisifs pour la durée de vie en service. La recherche indique que le décapage et la préparation de surface influencent directement la formation de la couche d'oxyde protectrice enrichie en Fe/Mn qui assure la résistance à l'érosion-corrosion. Nous maintenons un contrôle strict de l'état de surface grâce à des procédés de décapage et de recuit contrôlés.
Capacités de fabrication complémentaires et nuances de matériaux
Au-delà des tubes nus, Yuhong Group fournit des ensembles complets de composants pour échangeurs de chaleur :
| Composant |
Matériaux disponibles |
| Plaques tubulaires |
ASME SB171 C71640, C71500, C70600 |
| Plaques déflectrices |
Acier au carbone, acier inoxydable ou alliage de cuivre selon la conception |
| Couvercles de chambre et têtes |
Matériaux conformes à l'ASME |
| Tubes en U |
C71640, C71500, C70600 |
| Faisceaux tubulaires |
Assemblage complet avec tubes C71640 |
Nous prenons en charge les dimensions personnalisées, le cintrage en U, le nervurage (nervures basses/hautes) et la fabrication complète de faisceaux.
Scénarios d'application
- Condenseurs de surface en service marin et de production d'énergie
- Échangeurs de chaleur multitubulaires sur les plateformes offshore
- Évaporateurs dans les usines de dessalement (MSF et MED)
- Réchauffeurs de saumure et sections de rejet de chaleur
- Systèmes de refroidissement avec eau de mer ou eau saumâtre
- Tuyauteries d'eau de mer à haute vitesse où la résistance à l'érosion est critique
Avantages techniques et personnalisation
Résistance à l'érosion-corrosion : La composition de 2 % Fe + 2 % Mn permet au C71640 de supporter des vitesses d'écoulement plus élevées que les alliages standard C70600 (90/10) et C71500 (70/30). Il offre la meilleure résistance à l'érosion et à l'entraînement parmi les nuances de cuivre-nickel tout en conservant le comportement anti-salissure naturel de la famille.
Résistance au biofouling : Les alliages cuivre-nickel résistent naturellement au biofouling marin, réduisant la fréquence de maintenance et préservant l'efficacité du transfert de chaleur sur de longs intervalles de service.
Plage de température : Température de travail maximale jusqu'à 300 °C (572 °F).
Options de personnalisation :
- Dimensions : Diamètre extérieur, épaisseur de paroi et longueur personnalisés
- États : O61 (recuit) ou HR50 (étiré/détendu)
- Finition : Recuit brillant, décapé ou poli
- Formes : Droites, cintrées en U ou enroulées
- Préparation des extrémités : Lisse, biseautée ou filetée
FAQ techniques - Questions courantes de l'industrie
Q : Quelle est la différence entre le C71640 et le C71500 (70/30 Cu-Ni) ?
Le C71640 est un alliage 70/30 modifié avec des teneurs élevées en Fe (1,7-2,3 %) et Mn (1,5-2,5 %) par rapport au C71500 (Fe 0,4-1,0 %, Mn max 1,0 %). Cela offre une résistance plus élevée et une résistance supérieure à l'érosion-corrosion dans l'eau de mer chargée de sable.
Q : Pourquoi le C71640 est-il spécifié pour les usines de dessalement MSF ?
Le dessalement multi-étapes par flash implique de la saumure à haute température avec des solides en suspension à des vitesses élevées. Le C71640 a été développé spécifiquement pour cette application et a connu un succès extrême dans les sections de rejet de chaleur et de réchauffeur de saumure.
Q : Quelles méthodes de CND sont appliquées aux tubes ASTM B111 ?
Conformément à l'ASTM B111, chaque tube subit soit un test par courants de Foucault (ASTM E243), soit un test hydrostatique. La plupart des usines utilisent désormais des tests par courants de Foucault à 100 % comme méthode principale.
