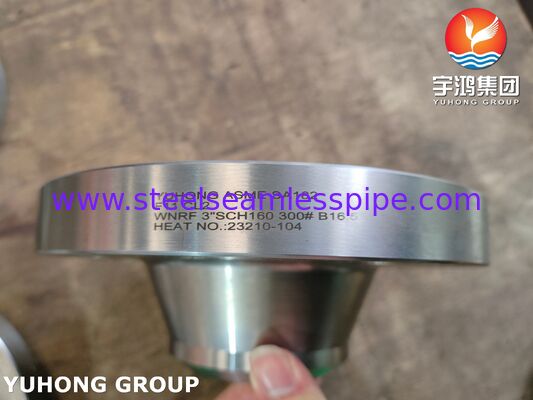

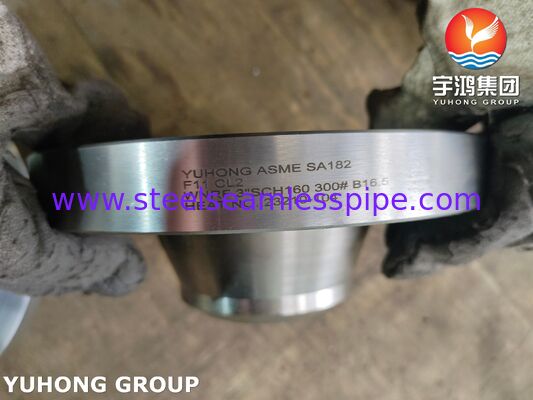

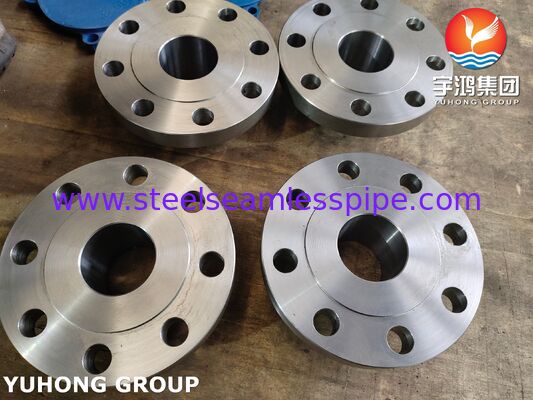

FLASQUE EN ACIER ALLIÉ WN RF ASME SA182 GR F11 CL2 B16.5

FLASQUE EN ACIER ALLIÉ COUDE RF ASME SA182 GR F11 CL2 B16.5

Il s'agit d'un raccord à souder en acier allié chrome-molybdène 1,25Cr-0,5Mo, conçu pour un service à haute température et haute pression.

L'ASTM A182 F11 Classe 2 est un acier allié forgé au chrome-molybdène avec 1,25 % de chrome et 0,5 % de molybdène. La désignation Classe 2 fait référence à un niveau de propriété mécanique spécifique : limite d'élasticité minimale de 275 MPa et résistance à la traction de 485 MPa, avec une dureté plafonnée à 197 HBW.

Utilisation

Ce raccord est spécifié partout où l'acier au carbone perd de sa résistance au-dessus de 425°C en raison du fluage. Ses applications principales comprennent :

- Tuyauterie de raffinerie : sortie de distillation sous vide/brute, effluent de réacteur FCC, échangeurs de charge de reformeur

- Production d'énergie : collecteurs de surchauffeur/ressurchauffeur de chaudière, raccords de branche de vapeur principale

- Pétrochimie : unités de traitement à haute température et lignes de transfert

Il est généralement associé à des tuyaux A335 P11 et des raccords A234 WP11 pour maintenir la compatibilité de l'alliage.

Avantages

- Résistance au fluage à température : le molybdène offre une résistance à la déformation lente sous contrainte soutenue, prolongeant le service fiable jusqu'à 565°C (1050°F) en continu et jusqu'à 593°C (1100°F) sous les classifications ASME B16.5.

- Résistance à l'oxydation et à la sulfuration : la teneur en chrome protège contre l'oxydation à haute température et l'attaque par le soufre.

- Résistance à l'attaque par l'hydrogène : convient pour un service modéré à l'hydrogène selon les courbes de Nelson API 941.

- Chrome-moly économique : en tant que nuance la moins chromée de la famille courante chrome-moly, le F11 offre la solution la plus économique lorsque des alliages supérieurs comme le F22 ou le F5 ne sont pas requis.

Gamme de produits :

Raccords WNRF Taille : 1/8" NB À 48"NB.

Raccords WNRF Classe : 150#, 300#, 400 #, 600#, 900#, 1500# & 2500 #.

Acier allié Raccords WNRF : ASTM A 182, GR F1, F11, F22, F5, F9, F91

Raccords à souder Les raccords à souder (raccords WN) sont un type de raccord de tuyauterie conçu pour les applications à haute pression et haute température. Ils sont largement utilisés dans des industries telles que le pétrole et le gaz, la pétrochimie, la production d'énergie et le traitement chimique en raison de leur résistance, de leur fiabilité et de leur capacité à gérer des conditions extrêmes.
