Présentation du produit

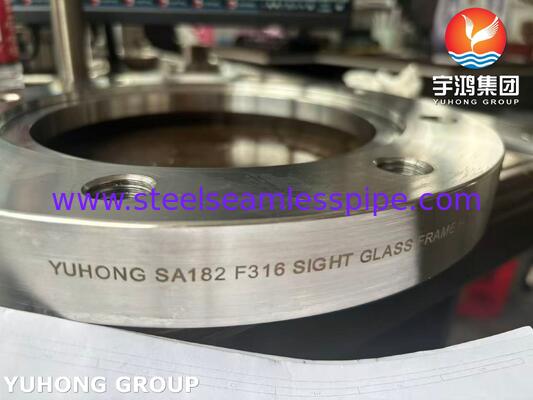

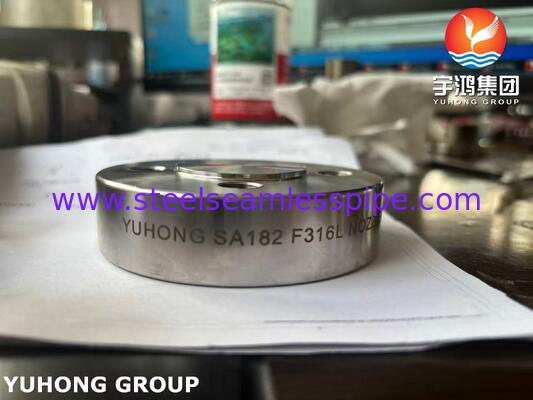

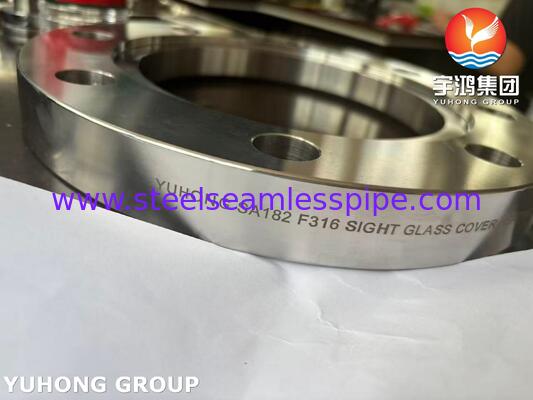

La bride de cadre de voyant en acier inoxydable ASME SA182 F316 est un composant en acier inoxydable forgé et usiné conçu pour les ensembles de voyants, les ports de visualisation et les équipements d'inspection visuelle utilisés dans les systèmes de processus industriels.

Fabriqué à partir deAcier inoxydable austénitique F316, la bride du cadre peut être fournie avec une ouverture de visualisation centrale, des trous de boulons, des trous filetés, des surfaces d'étanchéité et d'autres caractéristiques usinées selon le dessin du client.

Le composant convient à l'intégration dans des équipements de traitement, des récipients sous pression, des systèmes de tuyauterie, des réservoirs, des échangeurs de chaleur et d'autres équipements nécessitant un voyant ou une fenêtre de visualisation.

La configuration de la bride, les dimensions, la pression nominale et les détails de connexion sont déterminés en fonction de la conception de l'équipement, de la norme de bride applicable et des spécifications du client.

Spécifications du produit

Matériau en acier inoxydable F316

F316 est une nuance d'acier inoxydable austénitique contenant du chrome, du nickel et du molybdène.

La composition nominale de l'alliage fournit les caractéristiques matérielles requises pour une large gamme d'applications d'équipements industriels. F316 est couramment spécifié pour les équipements de traitement, les composants de tuyauterie, les vannes, les brides et autres pièces fabriquées ou forgées.

Pour les produits fabriqués selonASME SA182 F316, la composition chimique, les propriétés mécaniques et les exigences en matière de traitement thermique doivent être conformes à l'édition applicable de l'ASME SA182 / ASTM A182 et aux spécifications d'achat.

Composition chimique

Les exigences chimiques typiques du F316 selon ASTM A182 sont indiquées ci-dessous :

La composition chimique réelle doit être vérifiée par rapport à l'édition ASME SA182 applicable et au certificat de matériau pour la chaleur fournie.

Propriétés mécaniques

Les propriétés mécaniques des pièces forgées ASME SA182 F316 doivent répondre aux exigences de la spécification du matériau applicable.

Les valeurs finales certifiées doivent être extraites du MTC pour la chaleur réelle et l'état du produit.

Conception de bride de cadre de verre de vue

La bride du cadre du voyant est conçue pour fournir une interface de montage mécanique et d'étanchéité pour un ensemble voyant.

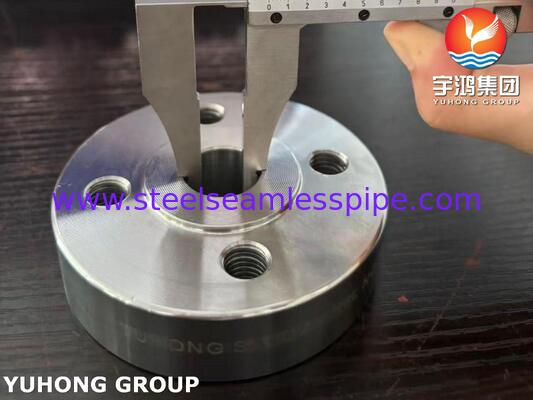

La structure typique se compose d'un corps forgé circulaire avec une ouverture de visualisation centrale et des trous de montage.

Ouverture de visualisation centrale

L'ouverture interne est usinée en fonction du diamètre du voyant et de la zone de visualisation requis.

Face de bride

La face de la bride peut être usinée selon la configuration d'étanchéité spécifiée.

Trous de boulons

Les trous de boulons peuvent être disposés selon le dessin de l'équipement du client ou les dimensions de bride applicables.

Trous filetés

Des trous filetés peuvent être fournis lorsque l'ensemble de voyant utilise une fixation filetée ou des arrangements de montage personnalisés.

Surface d'étanchéité

La surface d'étanchéité peut être usinée en fonction de la configuration requise du joint, du verre et de l'assemblage.

Dimensions de la bride

La bride du cadre du voyant peut être personnalisée selon les dessins du client.

Les paramètres typiques incluent :

Si le composant doit être conforme à une norme dimensionnelle de bride spécifique, la norme applicable doit être spécifiée séparément dans le bon de commande.

Processus de fabrication

1. Matière première

Le stock de pièces forgées en acier inoxydable F316 certifié est sélectionné selon la spécification ASME SA182 requise.

2. Forgeage

La matière première est chauffée et forgée dans la forme préliminaire d'anneau ou de bride requise.

3. Traitement thermique

Le traitement thermique de mise en solution est effectué conformément aux spécifications du matériau applicable.

4. Usinage grossier

Le composant forgé est usiné grossièrement pour établir les principales dimensions extérieures et intérieures.

5. Usinage CNC

L'usinage de précision est réalisé pour :

• Diamètre extérieur
• Diamètre intérieur
• Ouverture du voyant
• Face de bride
• Trous de boulons
• Trous filetés
• Rainures d'étanchéité
• Lamages

6. Finition des surfaces

Le composant usiné peut être fourni avec l’état de surface spécifié.

7. Inspection finale

Les dimensions finales, la position des trous, l'identification du matériau et l'état de la surface sont inspectés avant expédition.

Capacité d'usinage

La bride du cadre du voyant F316 peut être usinée CNC selon les dessins du client.

L'usinage peut inclure :

• Tournant
• Usinage de faces
• Ennuyeux
• Forage
• Tapotement
• Usinage de rainures
• Contre-alésage
• Chanfreinage
• Finition de précision

La tolérance d'usinage est contrôlée selon le dessin du client et les exigences dimensionnelles applicables.

Contrôle de qualité

Inspection des matériaux

• Vérification du numéro de chaleur
• Composition chimique
• Indice PMI
• Identification du matériau
• Examen du certificat de matériau

Inspection mécanique

Si nécessaire :

• Essai de traction
• Limite d'élasticité
• Élongation
• Dureté

Contrôle dimensionnel

L’inspection peut inclure :

• Diamètre extérieur
• Diamètre intérieur
• Épaisseur
• Diamètre du trou de boulon
• Espacement des trous de boulons
• Diamètre du cercle de boulons
• Dimensions du filetage
• Dimensions de la face d'étanchéité
• Dimensions de la rainure
• Concentricité
• Platitude

Inspection des surfaces

La bride finie peut être inspectée visuellement pour :

• Fissures
• Défauts de surface
• Dommages d'usinage
• Bavures
• Corrosion
• Mauvaise finition

Des CND supplémentaires peuvent être effectués selon les exigences du projet.

Documents de contrôle

La documentation suivante peut être fournie selon les exigences du client :

• Certificat d'essai de matériaux
• EN 10204 3.1 Certificat
• EN 10204 3.2 Certificat
• Rapport d'analyse chimique
• Rapport d'essai mécanique
• Rapport PMI
• Rapport d'inspection dimensionnelle
• Dossier de traitement thermique
• Rapport CND
• Certificat de conformité
• Rapport d'inspection par un tiers

Applications

Équipement de processus industriel

La bride de cadre de voyant F316 peut être installée sur des équipements de traitement où une surveillance visuelle du processus interne est requise.

Appareils à pression

Le composant peut être fabriqué dans le cadre d’un hublot de visualisation personnalisé ou d’un ensemble de voyants pour équipements sous pression.

Tuyauterie de processus

Des ensembles de brides en verre-regard peuvent être utilisés dans des systèmes de tuyauterie sélectionnés pour fournir une observation visuelle du flux de processus.

Équipement de traitement chimique

L'acier inoxydable F316 est couramment spécifié pour les équipements de traitement où un acier inoxydable austénitique contenant du molybdène est requis.

Échangeurs de chaleur et condenseurs

Le composant peut être incorporé dans des ensembles d'échangeurs de chaleur ou de condenseurs personnalisés nécessitant un port d'inspection visuelle.

Réservoirs et navires

Les applications peuvent inclure des réservoirs de stockage, des réservoirs de traitement et des cuves équipées de fenêtres de visualisation.

Équipements marins et industriels

La bride du cadre du voyant F316 peut être fabriquée pour les équipements marins et industriels selon les conditions de service et les exigences de conception applicables.
