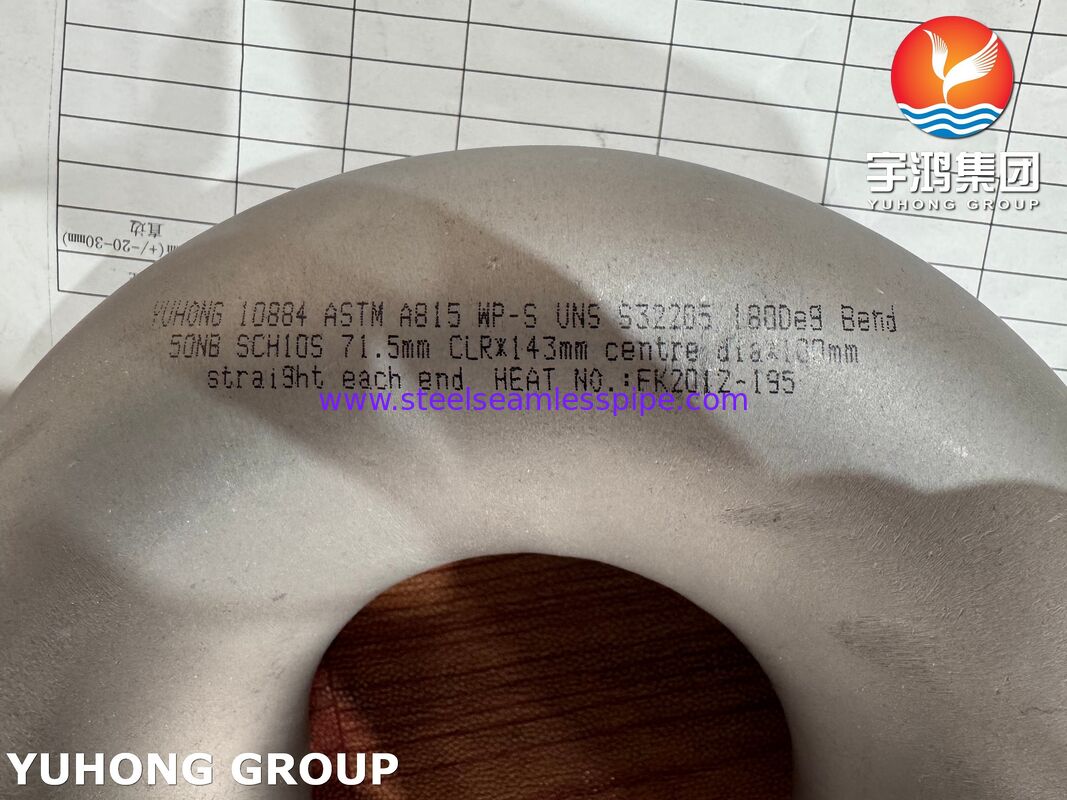

RACCORD BOUT À BOUT EN ACIER INOXYDABLE COUDE EN U À 180° A815 S32205 GRAND RAYON
Le coude en U à 180 degrés ASTM A815 S32205 est un raccord de tuyauterie spécialisé utilisé pour inverser le sens d'écoulement dans les systèmes de tuyauterie industriels haute performance. Son utilisation principale est dans des applications critiques et exigeantes nécessitant une résistance et une résistance à la corrosion exceptionnelles.
Applications industrielles clés
Sur la base des spécifications du produit, ce raccord se retrouve couramment dans les industries et équipements suivants :
Échangeurs de chaleur et chaudières : C'est l'application la plus importante. La forme en U permet au tuyau de traverser une plaque tubulaire, créant une conception compacte à deux passes qui est efficace pour le transfert de chaleur.
Industrie pétrolière et gazière : Utilisé dans les raffineries, les pipelines et les plateformes offshore où les fluides à haute pression et corrosifs sont courants.
Usines chimiques et pétrochimiques : Idéal pour le transport de produits chimiques agressifs en raison de sa résistance supérieure à la corrosion.
Production d'énergie : Trouvé dans les centrales nucléaires et autres installations de production d'énergie.
Autres industries de transformation : Utilisé dans les usines de pâte à papier, la transformation des aliments et les systèmes de traitement de l'eau.
Pourquoi utiliser ce matériau et cette forme spécifiques ?
La combinaison du coude à 180 degrés et de l'acier inoxydable duplex S32205 rend ce raccord idéal pour les environnements difficiles en raison de deux facteurs clés :
1. Propriétés du matériau : Acier duplex S32205
Ce matériau, également connu sous le nom de Duplex 2205, offre une combinaison unique d'avantages :
Haute résistance : Sa limite d'élasticité est environ le double de celle de l'acier inoxydable austénitique standard, ce qui lui permet de résister à des pressions très élevées.
Excellente résistance à la corrosion : Il présente une forte résistance à la corrosion par piqûres, par crevasses et à la fissuration par corrosion sous contrainte, en particulier due aux chlorures et aux sulfures. Cela le rend adapté aux environnements marins, au traitement chimique et aux applications impliquant un service acide (sulfure d'hydrogène), car il est conforme aux normes NACE MR0175.
| Nuance |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
N |
| max |
max |
max |
max |
max |
| UNS S32750 |
0.03 |
0.8 |
1.2 |
0.03 |
0.015 |
24.0-26.0 |
6.0-8.0 |
3.0-5.0 |
0.24-0.32 |
| UNS S31803 |
0.03 |
1 |
2 |
0.02 |
0.02 |
21.0-23.0 |
4.5-6.5 |
2.5-3.5 |
0.08-0.20 |
2. La forme en U à 180 degrés
La conception offre un moyen pratique et fiable de changer la direction d'un tuyau de 180 degrés. Comparé à l'utilisation de deux coudes à 90 degrés et d'une section de tuyau droite, un seul coude en U est plus compact, crée moins de points de fuite potentiels et entraîne une perte de charge plus faible.
