Coude en acier inoxydable duplex ASTM A815 UNS S31803 90LR
Présentation du produit
Coude à long rayon en acier inoxydable duplex pour tuyauterie à haute résistance à la corrosion

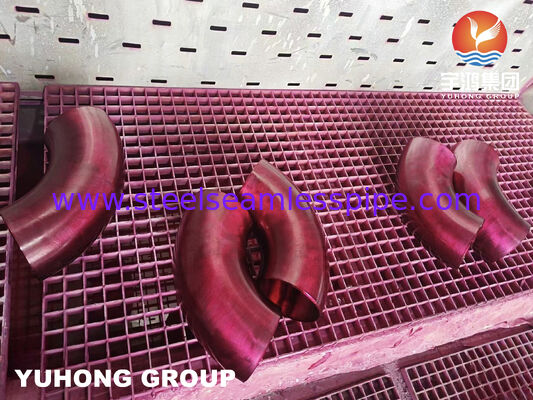

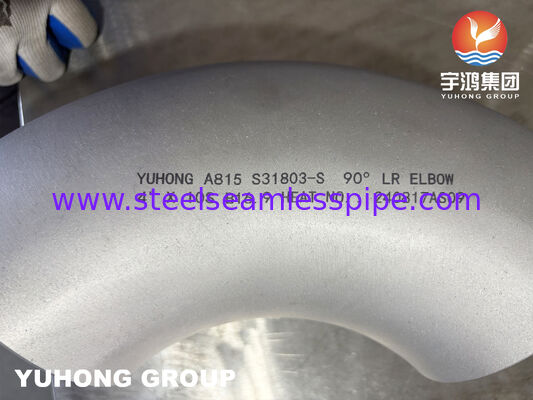

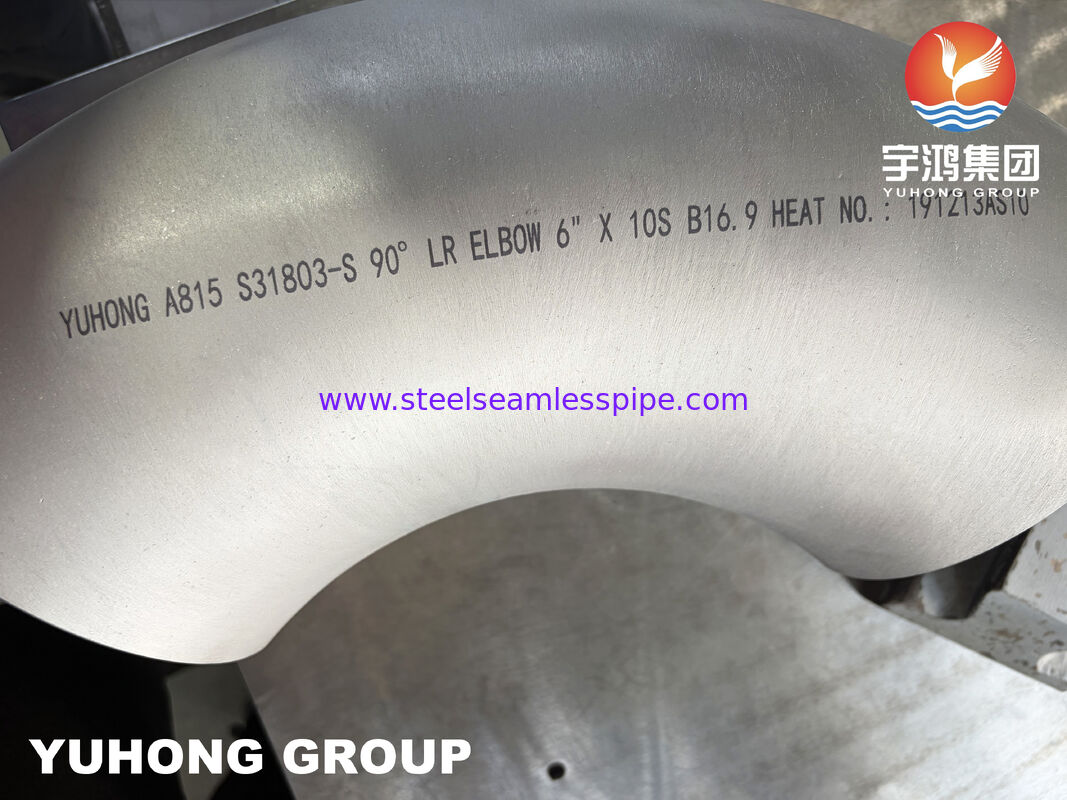

Le coude en acier inoxydable duplex ASTM A815 UNS S31803 90LR est un raccord de tuyauterie forgé ou formé, conçu pour changer la direction du flux dans les systèmes de tuyauterie haute performance. Fabriqué selon les spécifications ASTM A815 / ASME SA815, ce coude en acier inoxydable duplex combine une résistance mécanique élevée avec une excellente résistance à la corrosion induite par les chlorures, ce qui le rend adapté aux environnements industriels exigeants.
La structure duplex S31803 contient des phases ferritiques et austénitiques, offrant une résistance améliorée par rapport aux aciers inoxydables austénitiques conventionnels tout en conservant une bonne résistance à la corrosion. La conception à long rayon (1,5D) réduit la turbulence du flux et la perte de pression, ce qui le rend largement utilisé dans les applications de tuyauterie offshore, de traitement chimique, de pétrole et de gaz, de dessalement et marine.
Spécifications techniques
|
Article
|
Spécification
|
|
Nom du produit
|
Coude en acier inoxydable duplex ASTM A815 UNS S31803 90LR
|
|
Norme
|
ASTM A815 / ASME SA815
|
|
Nuance de matériau
|
UNS S31803 / Duplex 2205
|
|
Type de produit
|
Coude à long rayon à 90 degrés
|
|
Type de rayon
|
Long rayon (1,5D)
|
|
Processus de fabrication
|
Formé à chaud / Formé à froid
|
|
Gamme de tailles
|
NPS 1/2" – 48"
|
|
Épaisseur de paroi
|
SCH 5S – XXS
|
|
Type de connexion
|
Soudure bout à bout
|
|
Traitement thermique
|
Recuit de mise en solution
|
|
Finition de surface
|
Décapé / Poli / Usiné
|
|
Tests
|
PMI, Inspection dimensionnelle, Test hydrostatique (si requis)
|
|
Certification
|
MTC EN 10204 3.1 disponible
|
Composition chimique
|
Élément
|
Teneur (%)
|
|
Chrome (Cr)
|
21,0–23,0
|
|
Nickel (Ni)
|
4,5–6,5
|
|
Molybdène (Mo)
|
2,5–3,5
|
|
Azote (N)
|
0,08–0,20
|
|
Carbone (C)
|
≤0,030
|
|
Manganèse (Mn)
|
≤2,00
|
|
Silicium (Si)
|
≤1,00
|
|
Phosphore (P)
|
≤0,030
|
|
Soufre (S)
|
≤0,020
|
|
Fer (Fe)
|
Équilibre
|
Propriétés mécaniques
|
Propriété
|
Exigence
|
|
Résistance à la traction
|
≥620 MPa
|
|
Limite d'élasticité
|
≥450 MPa
|
|
Allongement
|
≥25%
|
|
Dureté
|
≤290 HB
|
Caractéristiques du produit
- Structure duplex à haute résistance
L'acier inoxydable duplex UNS S31803 combine des microstructures ferritiques et austénitiques, offrant une limite d'élasticité plus élevée que l'acier inoxydable 316L standard pour les applications de tuyauterie sous pression.
- Résistance supérieure à la corrosion par les chlorures
La combinaison de chrome, de molybdène et d'azote améliore la résistance à la corrosion par piqûres et par crevasses, en particulier dans les environnements contenant des chlorures tels que l'eau de mer et les milieux de traitement chimique.
- Conception à long rayon pour un flux efficace
La conception du coude 90LR (1,5D) offre une transition de flux plus douce par rapport aux coudes à rayon court, réduisant la turbulence et la perte de pression dans les systèmes de tuyauterie.
- Connexion de tuyauterie soudée fiable
La conception d'extrémité à soudure bout à bout permet un soudage à pleine pénétration avec les tuyaux adjacents, créant un système de tuyauterie continu adapté au service sous pression.
- Convient aux conditions industrielles agressives
Conçu pour les applications où la résistance mécanique et la résistance à la corrosion sont requises, y compris les plateformes offshore, les usines chimiques et les systèmes marins.
Pourquoi choisir un coude duplex S31803 plutôt qu'un 316L ?
|
Caractéristique
|
Duplex UNS S31803
|
Acier inoxydable 316L
|
|
Structure du matériau
|
Duplex Ferritique + Austénitique
|
Austénitique
|
|
Limite d'élasticité
|
Plus élevée
|
Plus basse
|
|
Résistance aux chlorures
|
Excellente
|
Bonne
|
|
Résistance à la fissuration par corrosion sous contrainte
|
Meilleure
|
Modérée
|
|
Service offshore
|
Préféré
|
Limité selon la condition
|
|
Application à forte pression
|
Adapté
|
Service général
|
Dimensions disponibles
|
Paramètre
|
Gamme
|
|
Taille
|
NPS 1/2"–48"
|
|
Type de coude
|
Long rayon à 90 degrés
|
|
Rayon
|
1,5D
|
|
Épaisseur
|
SCH 5S–XXS
|
|
Type d'extrémité
|
Soudure bout à bout
|
|
Norme
|
ASME B16.9 / MSS SP-43 (selon les exigences)
|
|
Dimensions personnalisées
|
Disponible
|
Applications
Les coudes ASTM A815 UNS S31803 90LR sont largement utilisés dans :
-
Plateformes pétrolières et gazières offshore
-
Usines pétrochimiques
-
Systèmes de traitement chimique
-
Installations de dessalement
-
Systèmes de tuyauterie marine
-
Systèmes de refroidissement à l'eau de mer
-
Installations GNL
-
Centrales électriques
-
Systèmes de tuyauterie sous pression
-
Industrie de la pâte et du papier
-
Usines d'engrais
-
Traitement de l'eau industrielle
Inspection et tests
Les options d'inspection comprennent :
-

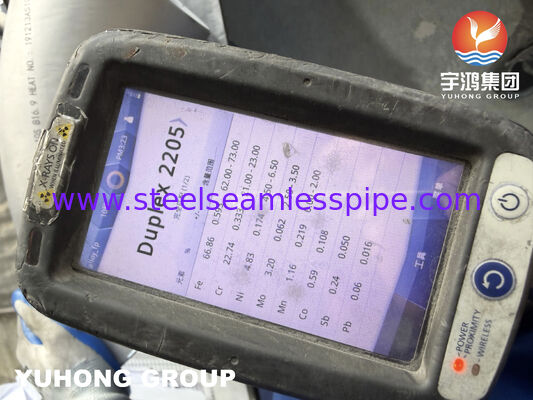

Identification positive des matériaux (PMI)
-
Analyse de la composition chimique
-
Essai de traction
-
Essai de dureté
-
Inspection dimensionnelle
-
Inspection visuelle
-
Examen de surface
-
Essais non destructifs (END)
-
Inspection par tierce partie
Pourquoi choisir les coudes duplex YUHONG S31803
-
Fabriqué selon les exigences ASTM A815 / ASME SA815
-
Structure en acier inoxydable duplex recuit de mise en solution
-
Adapté aux systèmes de tuyauterie corrosifs et à haute pression
-
Conception à long rayon pour des performances de flux améliorées
-
Documentation d'inspection complète disponible
-
Dimensions personnalisées prises en charge pour les projets industriels
Questions fréquemment posées
- Qu'est-ce qu'un coude ASTM A815 S31803 ?
Un coude ASTM A815 S31803 est un raccord à soudure bout à bout en acier inoxydable duplex conçu pour les systèmes de tuyauterie industriels nécessitant une résistance élevée et une résistance à la corrosion.
- Quelle est la différence entre un coude 90LR et 90SR ?
Un coude 90LR a un long rayon d'environ 1,5 fois le diamètre du tuyau, offrant un flux plus doux par rapport à un coude à rayon court.
- Pourquoi utiliser des raccords en acier inoxydable duplex ?
L'acier inoxydable duplex offre une résistance mécanique plus élevée et une résistance améliorée à la corrosion par les chlorures et à la fissuration par corrosion sous contrainte par rapport aux aciers inoxydables conventionnels.
- S31803 est-il identique au Duplex 2205 ?
Oui. UNS S31803 est l'une des nuances couramment reconnues de la famille Duplex 2205.
- Peut-on fournir des coudes duplex personnalisés ?
Oui. La taille, l'épaisseur de paroi, le rayon, la préparation des extrémités et les exigences d'inspection peuvent être personnalisés selon les spécifications du projet.
