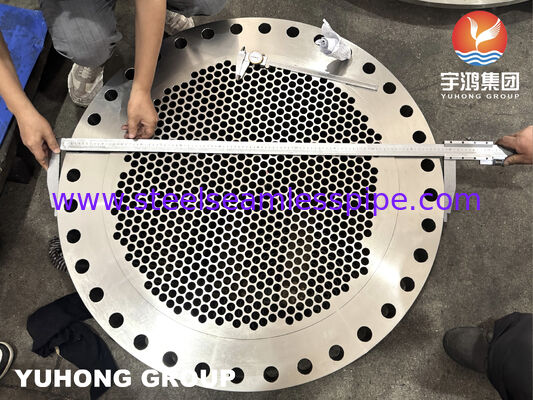

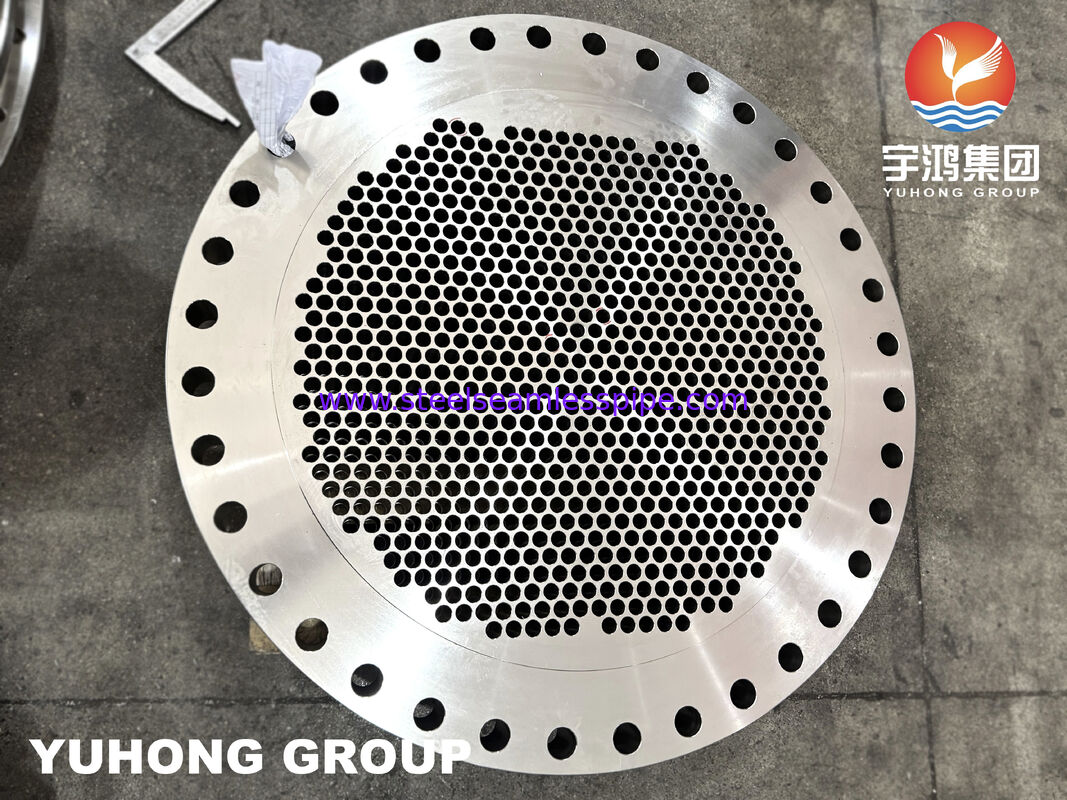

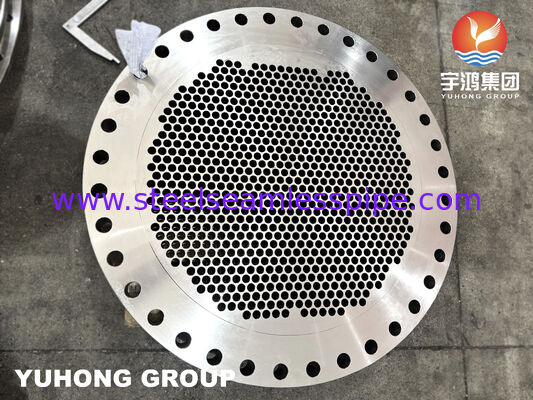

Plaque tubulaire forgée en acier inoxydable ASTM A182 F316L avec trous de tubes usinés avec précision pour échangeurs de chaleur

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Introduction du produit

Tubes forgé F316L pour équipement de transfert de chaleur sous pression

La feuille de tubes ASTM A182 F316L est un composant en acier inoxydable forgé utilisé pour fixer les tubes d'échangeur de chaleur et séparer ou contrôler les fluides du côté du processus dans les équipements à coque et à tube.

Fabriqués à partir de:316L acier inoxydable austénitique, la feuille de tube combine résistance à la corrosion avec une bonne soudabilité et convient à des équipements exposés à l'humidité, aux chlorures et à une gamme de fluides de processus.

La feuille de tubes peut être fournie avec des machines de précisionouvertures de tubes, surfaces d'étanchéité du côté de la coque, rainures de séparation de passage et trous de boulonsLe diamètre du trou du tube, l'envergure, la disposition et la tolérance de forage peuvent être contrôlés selon la méthode de jointure de tube à feuille requise.

En fonction de la conception de l'équipement, des trous de tube peuvent être préparés pourles joints de tubes à rouleaux élargis, soudés à joints, soudage à résistance ou à joints de tubes élargis et soudés.

Spécifications techniques

Dimensions typiques

Caractéristiques du produit

• Traitement de trous de tubes de précision

Les trous des tubes sont usinés CNC selon le diamètre, l'envergure, la tolérance de position et la disposition des feuilles de tubes spécifiés.

• Configurations des joints de tubes multiples

La feuille de tube peut être préparée pour l'expansion mécanique, le soudage à l'étanchéité, le soudage à la résistance ou l'expansion et le soudage combinés.

• Construction résistante à la corrosion F316L

L'acier inoxydable F316L fournit une métallurgie austénitique contenant du molybdène pour une meilleure résistance à la corrosion localisée par rapport à l'acier inoxydable 304L conventionnel.

• Partition de pass personnalisée

Les rainures de séparation de passage et les zones de siège des joints peuvent être usinées selon le dispositif de débit de fluide requis.

• Matériaux falsifiés traçables

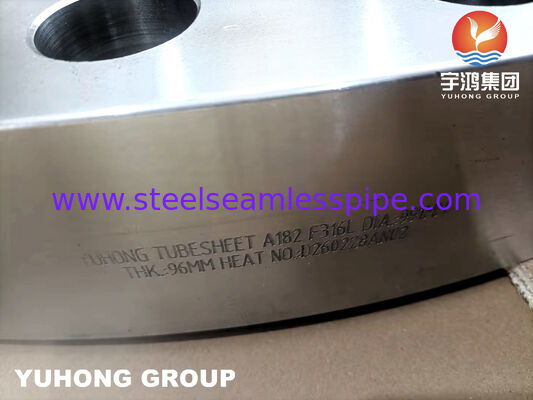

La traçabilité du nombre de chaleur, le PMI et la certification des matériaux peuvent être fournis pour les projets d'équipements sous pression.

Applications typiques

• Échangeurs de chaleur à coque et à tubes

• Échangeurs de chaleur à feuille de tubes fixes

• Échangeurs de chaleur à tête flottante

• Les refroidisseurs de processus

• Condensateurs

• Les réchauffeurs

• Chauffe-eau d'alimentation

• Équipement de traitement chimique

• Équipement de traitement pharmaceutique

• Équipement de dessalement

Joints typiques de feuille à feuille

• Expansion mécanique

Les extrémités des tubes sont étendues contre les trous des tubes pour créer un contact mécanique et un scellement.

• Soudage des joints

Une soudure est appliquée à l'interface tube-plaque lorsque la protection contre les fuites est requise.

• Soudage à la résistance

Le tube est soudé à la feuille de tube pour former un joint de tube structurel.

• Extension + soudage des joints

L'expansion mécanique est combinée avec le soudage des joints pour les applications nécessitant à la fois une rétention mécanique et un joint renforcé.

Catégories de matériaux équivalentes

Inspection et documentation

• Identification positive du matériau (PMI)

• Tests par ultrasons (UT)

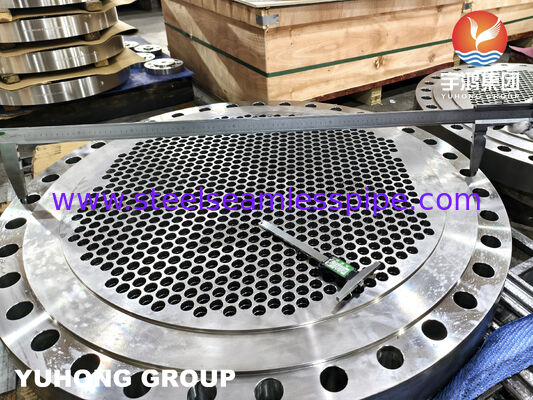

• Inspection dimensionnelle

• Inspection du diamètre du trou de tube

• Inspection de la position des trous dans le tube

• Inspection de la planéité

• Test de dureté

• Inspection visuelle

• EN 10204 3.1 CTM

• EN 10204 3.2 Inspection

Questions fréquentes

• À quoi sert une feuille de tube F316L?

Il est principalement utilisé dans les échangeurs de chaleur en coque et en tube, les condensateurs, les réchauffeuses et autres équipements de processus tubulaires.

• Le motif du trou de tube peut-il être personnalisé?

Oui, le diamètre du tube, la hauteur, la quantité de trous, la disposition et la séparation de passage peuvent être fabriqués selon les dessins de l'équipement.

• Quelles méthodes de raccordement de tubes sont disponibles?

Des configurations combinées d'expansion et de soudage peuvent être préparées, telles que l'expansion mécanique, le soudage par joints, le soudage par résistance.

• Les feuilles de tubes F316L peuvent-elles être fournies avec la documentation d'inspection?

Oui, la documentation PMI, l'inspection dimensionnelle, UT et EN 10204 3.1/3.2 peut être fournie en fonction des besoins du projet.

1 Feuille fixe contre feuille à tête flottante

• Échangeur de chaleur à feuille de tube fixe

• Échangeur de chaleur à tête flottante

• Conception des feuilles de tubes

• Compensation de l'expansion thermique

Modèle de trou de tube 2

• Piste triangulaire

• Pôle triangulaire tourné

• Le terrain carré

• La hauteur carrée tournée

3 Joints de feuille à feuille

Extension du tube / Roulement du tube / Soudage des joints / Soudage de résistance / Grooves des trous du tube / Fuite des joints du tube
