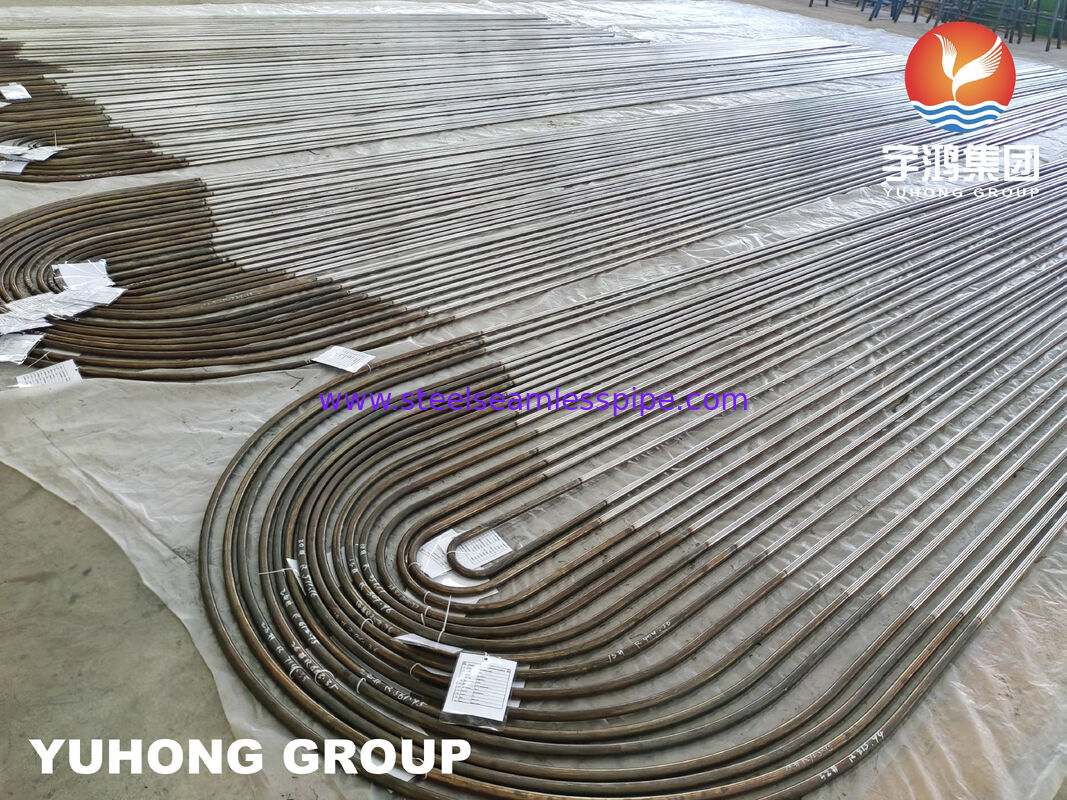

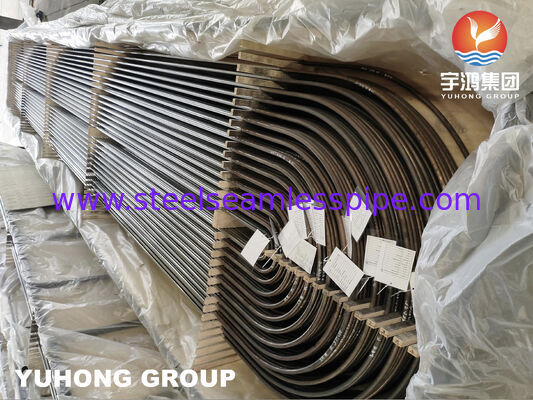

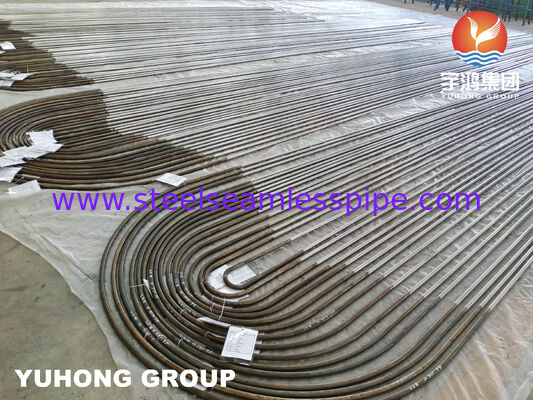

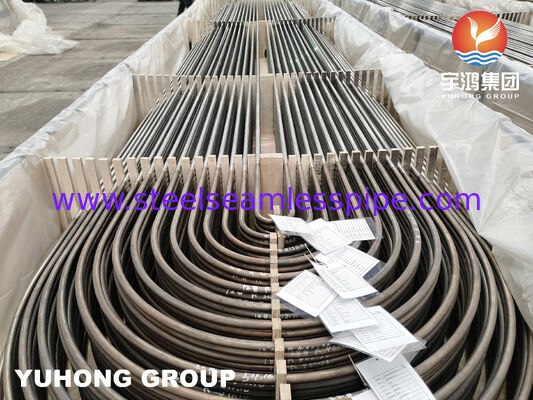

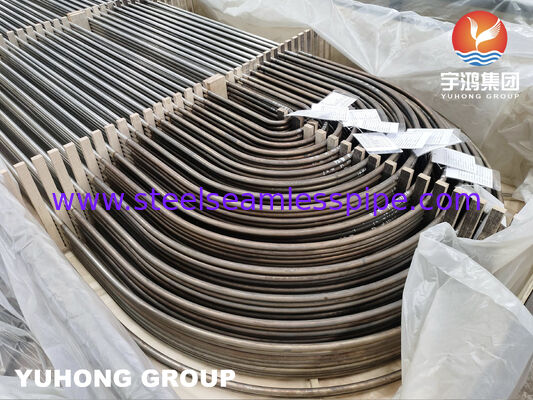

Tuyaux en acier inoxydable sans soudure en U
Vue d'ensemble du produit
Tubes à flexion U de précision pour groupes de tubes échangeurs de chaleur
ASTM A213 TP316L Les tubes sans soudure U Bend sont fabriqués à partir de tubes en acier inoxydable sans soudure par des procédés de courbure à froid et de traitement thermique de précision pour les échangeurs de chaleur de coque et de tube,condensateurs et chaudières.
Comparés aux tubes droits, les tubes en U-bend éliminent les joints soudés intermédiaires à l'intérieur de l'échangeur de chaleur.réduire les points de fuite potentiels tout en améliorant la fiabilité de la structure et l'efficacité thermiqueChaque tube est plié au rayon de la ligne centrale spécifiée et inspecté pour assurer la précision dimensionnelle, l'intégrité de l'épaisseur de la paroi et la qualité de la surface.
L'acier inoxydable TP316L à faible teneur en carbone offre une excellente résistance aux crevasses et à la corrosion intergranulaire après soudage, ce qui rend ces tubes adaptés à l'eau de refroidissement contenant du chlorure,Fluides de traitement chimique et systèmes de transfert de chaleur industriels.
Spécifications techniques
|
Nom de l'article
|
Spécification
|
|
Nom du produit
|
Pour les appareils de traitement des eaux usées, le système de contrôle des eaux usées doit être conforme à la norme ASTM A213 TP316.
|
|
La norme
|
Pour l'utilisation des appareils électroménagers
|
|
Grade du matériau
|
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.
|
|
Type de produit
|
Tubes à courbure en U sans soudure
|
|
Processus de fabrication
|
Tirage à froid + courbure U CNC
|
|
Radius de courbure
|
Personnalisé selon TEMA
|
|
Diamètre extérieur
|
120,7 ∼ 50,8 mm
|
|
Épaisseur de paroi
|
00,8 ∼3,5 mm
|
|
Longueur du tube
|
Personnalisé
|
|
Finition de surface
|
Réchauffé et mariné
|
|
Traitement thermique
|
Solution recyclée après pliage
|
|
Inspection
|
Le débit de l'air est de 0,01 m3/h.
|
|
Certificat
|
La norme EN10204 est modifiée.1
|
Composition chimique
|
Élément
|
Contenu (%)
|
|
Carbone
|
≤ 0030
|
|
Chromes
|
16.0 ¢ 18.0
|
|
autres métaux
|
10.0 ¢14.0
|
|
Molibdène
|
2.0 ¥3.0
|
|
Manganèse
|
≤ 2.00
|
|
D'autres produits
|
≤ 100
|
|
Période d'utilisation
|
≤ 0045
|
|
Soufre
|
≤ 0030
|
Propriétés mécaniques
|
Les biens immobiliers
|
Exigence
|
|
Résistance à la traction
|
≥ 485 MPa
|
|
Résistance au rendement
|
≥ 170 MPa
|
|
L'allongement
|
≥ 35%
|
|
Dureté
|
≤ 90 HRB
|
Caractéristiques du produit
- Construction sans soudure pour le transfert de chaleur sans fuite
Sans soudures longitudinales, les tubes sans couture offrent une épaisseur de paroi constante et des performances fiables sous pression.
- Formage de courbure en U de précision
Le pliage contrôlé minimise l'amincissement des parois et l'ovalité tout en maintenant la consistance dimensionnelle dans tout le faisceau de tubes.
- Matériau à faible teneur en carbone TP316L
La faible teneur en carbone améliore la résistance à la corrosion intergranulaire après soudage et fabrication.
- Optimisé pour l'assemblage du tube
Chaque tube en U est fabriqué selon les dessins du client et les exigences de TEMA, ce qui garantit une installation en douceur dans les feuilles de tubes.
Chaque lot de production peut être fourni avec l'identification du matériau, les dossiers d'inspection et la certification EN10204 3.1.
Dimensions disponibles
|
Paramètre
|
Portée
|
|
Diamètre extérieur
|
120,7 ∼ 50,8 mm
|
|
Épaisseur de paroi
|
00,8 ∼3,5 mm
|
|
Longueur des jambes droites
|
Personnalisé
|
|
Radius de courbure
|
Personnalisé
|
|
Longueur du tube
|
Selon le dessin
|
Applications
-
Échangeurs de chaleur à coque et à tubes
-
Condensateurs de surface
-
Unités de récupération de chaleur
-
Appareils de chauffage
-
Les usines pétrochimiques
-
Plantes d'engrais
-
Équipement pharmaceutique
-
Systèmes de transformation des aliments
-
Centres de production
-
Équipement d'échange de chaleur en mer
Inspection et essais
-
Analyse chimique
-
Test des propriétés mécaniques
-
Épreuve hydrostatique
-
Test du courant de tourbillon
-
Inspection du PMI
-
Inspection du rayon de courbure
-
Mesure de l'épaisseur des parois
-
Inspection visuelle
-
Inspection par un tiers
Pourquoi choisir les tubes YUHONG U
-
La courbure à froid de précision avec rayon de courbure contrôlé
-
Solution recyclée après flexion
-
Construction sans couture pour les applications sous pression
-
Dimensions personnalisées selon les dessins TEMA
-
La documentation complète de l'inspection est disponible
-
Emballages à l'exportation destinés au transport sur de longues distances
Questions fréquemment posées
1À quoi sert un tube TP316L U?
Les tubes TP316L U sont principalement utilisés dans les échangeurs de chaleur, les condensateurs et les ensembles de tubes de chaudière.
2Pourquoi les tubes sans couture en U sont-ils préférés?
Les tubes sans couture éliminent les soudures longitudinales, offrant une résistance uniforme et réduisant les points de fuite potentiels.
3Le rayon de courbure peut-il être personnalisé?
Le rayon de flexion, la longueur de la jambe droite et les dimensions globales peuvent être fabriqués selon les dessins du client ou les exigences de TEMA.
4Quels rapports d'inspection sont disponibles?
Des rapports d'inspection de l'EN10204 3.1 MTC, des essais hydrostatiques, des essais de courants de tourbillon, des PMI et des rapports d'inspection dimensionnelle sont disponibles.
Produits connexes
-
Pour les appareils à combustion électrique
-
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
-
Pour les tubes à enroulement en U
-
Tubes en acier au carbone ASTM A179
-
Pour les tubes de courbure de type ASTM B163
-
Tuyaux de titane de qualité 2 U de la norme ASTM B338
Tubes à U-Bend contre tubes à droite
|
Caractéristique
|
Tuyaux de courbure U
|
Tubes droites
|
|
Unité soudés à l'intérieur du faisceau
|
Aucune
|
Exigé dans la section de retour
|
|
Conception des échangeurs de chaleur
|
Préférée
|
La norme
|
|
Assemblage du groupe de tubes
|
Simplifié
|
Des connexions supplémentaires peuvent être nécessaires
|
|
Risque de fuite
|
Réduit
|
Cela dépend de la conception commune
|
