ASME SA179 ASTM A179 Tubes en U sans soudure en acier au carbone pour échangeur de chaleur et condenseur

ASME SA179 ASTM A179 Tubes en U sans soudure en acier au carbone pour échangeurs de chaleur et condensateurs

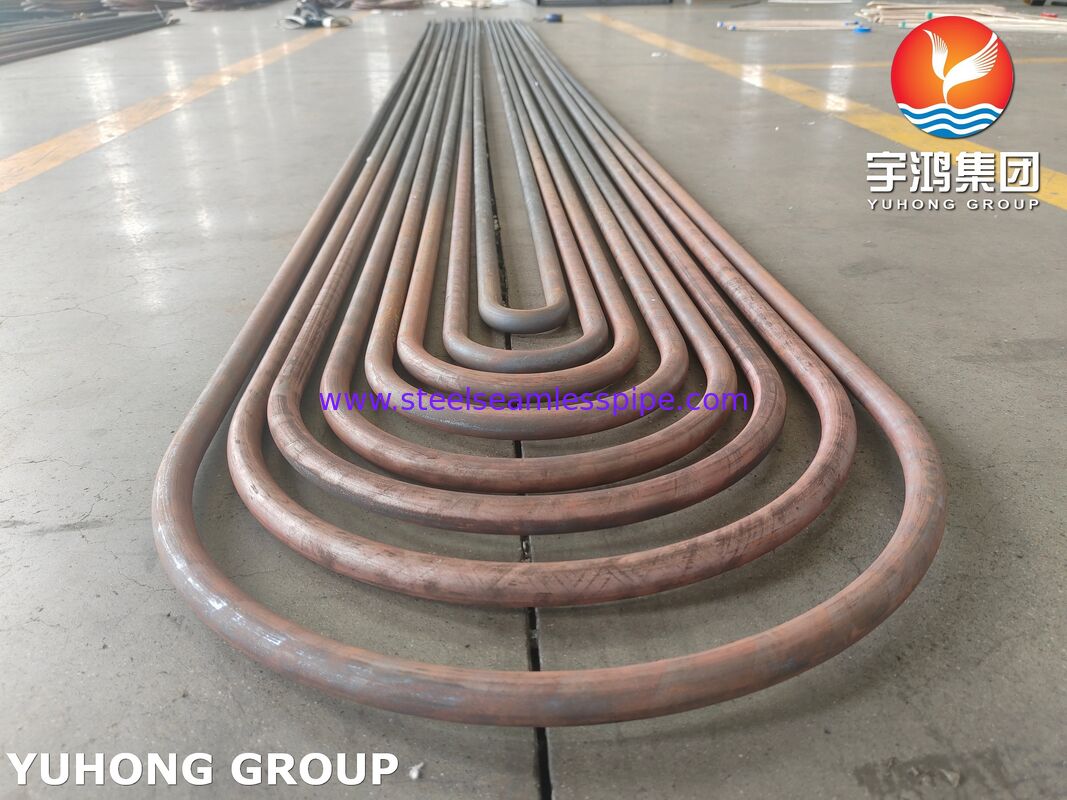

ASME SA179 / ASTM A179 tube en U sans couture est un tube échangeur de chaleur en acier à faible teneur en carbone fabriqué à partir de tubes sans couture tirés à froid et ensuite plié en une configuration en forme de U.

Le produit est conçu pour les échangeurs de chaleur en coque et en tube, les condensateurs, les refroidisseurs et les équipements de transfert de chaleur similaires.la conception en forme de U permet d'adapter l'expansion thermique à la géométrie du tube et permet au faisceau de tubes de fonctionner sans avoir besoin d'une structure de tête flottante séparée.

Le tube U fini est fabriqué avec un diamètre extérieur contrôlé, une épaisseur de paroi, une longueur de jambe droite, un rayon de courbure,et l'espacement des jambes selon le dessin de l'échangeur de chaleur et la spécification applicable.

Matériel et norme

Pour l'application de la présente norme, les États membres doivent fournir aux autorités compétentes les informations suivantes:

Norme sur les matériaux:Pour l'application de la présente norme, les États membres doivent fournir aux autorités compétentes les informations suivantes:
Grade du matériau:Les données relatives à l'utilisation de l'équipement doivent être fournies à l'autorité compétente.
Type de matériauAcier à faible teneur en carbone
Type de produit:Tubes en U sans soudure
Processus de fabrication:Tubes sans couture tirées à froid + pliage en U

L'ASTM A179 / ASME SA179 couvre les tubes d'acier à faible teneur en carbone tirés à froid sans couture pour échangeurs de chaleur tubulaires, condensateurs et équipements de transfert de chaleur similaires.

La norme définit les exigences relatives à la composition chimique, aux propriétés mécaniques, aux dimensions, au traitement thermique et aux essais applicables au tube sans couture fini.

Conception de tubes en U

Configuration en U-Bend

Le tube sans soudure droit SA179 est plié en forme de U spécifiée selon la conception de l'équipement.

Les paramètres dimensionnels clés sont les suivants:

• Diamètre extérieur du tube
• Épaisseur de paroi
• Longueur des jambes droites
• Radius de courbure en U
• Distance entre le centre et le centre
• Longueur totale du tube en U

Les dimensions de flexion sont déterminées selon le dessin de l'échangeur de chaleur et la conception du faisceau de tubes.

Considérations relatives à l'expansion thermique

Dans un échangeur de chaleur en U-tube, la section courbe du tube fournit une flexibilité géométrique pour l'expansion thermique différentielle entre le faisceau du tube et la coque.

L'adéquation du rayon de courbure en U et des dimensions du tube doit être déterminée en fonction de la plage de température de fonctionnement, des conditions de pression, du matériau du tube et de la conception de l'équipement.

Processus de fabrication

Production de tubes sans soudure

Les tubes sans couture SA179 sont fabriqués par tirage à froid pour obtenir le diamètre extérieur du tube spécifié et l'épaisseur de la paroi.

Traitement thermique

Le tube est traité thermiquement conformément aux prescriptions ASTM A179/ASME SA179 applicables.

U Coupe

Le tube droit sans couture est plié en forme de U à l'aide d'un équipement de flexion contrôlé.

Le rayon de courbure et les dimensions de centre à centre sont fabriqués selon le dessin de l'échangeur de chaleur.

Inspection après pliage

La section de courbure en U peut être inspectée pour:

• Diamètre extérieur
• Épaisseur de paroi
• Radius de courbure
• Ovaleur
• Alignement droit des jambes
• Condition de la surface

Des essais supplémentaires peuvent être effectués selon les exigences du projet.

Spécifications du produit

Dimensions disponibles

Les dimensions des tubes en U sont normalement personnalisées selon la conception de l'échangeur de chaleur.

Inspection en virage en U

En fonction des spécifications du projet, l'inspection peut inclure:

• Inspection dimensionnelle
• Mesure de l'épaisseur des parois
• Vérification du rayon de courbure
• Mesure de l'ovalité
• Inspection visuelle des surfaces
• Épreuves de courant de tourbillon
• Test hydrostatique
• Tests pneumatiques
• PMI lorsque spécifié

La portée réelle des inspections devrait être conforme aux exigences applicables du cahier des charges du produit et de l'ordre d'achat.

Applications

Échangeurs de chaleur à coque et à tubes

Les tubes en U sans soudure SA179 sont couramment utilisés dans les échangeurs de chaleur en tube U et en tube où des tubes en acier au carbone sont spécifiés.

Condensateurs

Les tubes peuvent également être utilisés dans les équipements de condensation pour les systèmes de transfert de chaleur industriels.

Équipement de refroidissement industriel

Les demandes peuvent inclure:

• Réfrigérateurs de processus
• Équipement de récupération de chaleur
• Condensateurs industriels
• Systèmes de traitement thermique

La sélection finale du matériau doit être basée sur la température de conception, la pression, le fluide de procédé, la chimie de l'eau et les conditions de corrosion.

Contrôle de la qualité

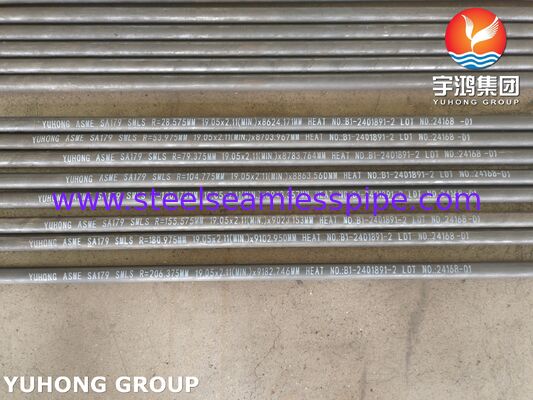

Traçabilité des matériaux

Chaque lot de production peut être identifié et documenté par:

• Numéro de chaleur
• Certificat de matériel
• Les registres d'inspection

Inspection dimensionnelle

Les paramètres d'inspection typiques sont les suivants:

• Surdose par tube
• Épaisseur de paroi
• Longueur des jambes droites
• Radius de courbure
• Distance du centre
• Géométrie de la courbure en U

Des tests supplémentaires

Selon les exigences du client:

• Épreuves de courant de tourbillon
• Test hydrostatique
• Tests sous-marins dans l'air
• Inspection par un tiers
