EN10216-2 P235GH TC1 TUBE J SANS COUTURE ET TUBE COUDÉ EN U POUR CHAUDIÈRE À ÉCHANGEUR DE CHALEUR

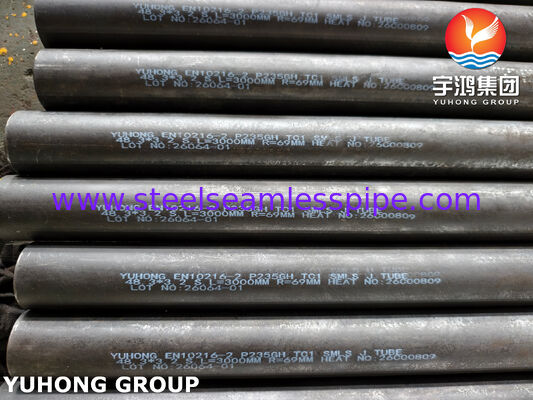

Le tube en J sans soudure EN10216-2 P235GH TC1 est un tube en acier sans soudure fabriqué conformément à la norme européenne EN 10216-2, fabriqué à partir de matériau P235GH, avec la catégorie de test TC1, et formé en forme de « J » (un tube courbé avec une jambe plus longue que l'autre, semblable à un tube en U mais avec des extrémités droites inégales).
EN 10216-2Norme européenne pour les tubes en acier sans soudure destinés à des applications sous pression à températures élevées.
P235GH Matériau en acier non allié résistant à la chaleur pour équipements sous pression. "P" = pression, "235" = limite d'élasticité minimale de 235 MPa à température ambiante, "GH" = convient pour un service à haute température (jusqu'à ~ 400 °C).

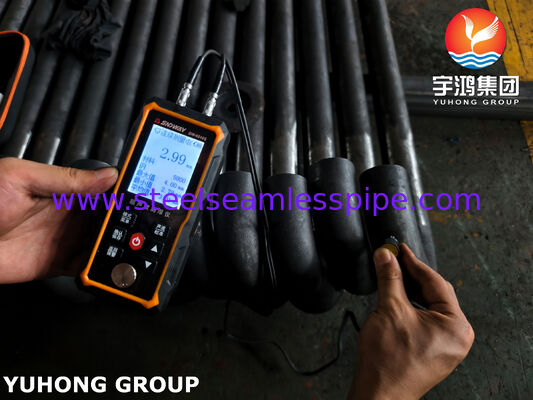

TC1Testing Catégorie 1 – le niveau de base des exigences en matière d'essais non destructifs et mécaniques (par exemple, essais de traction, d'aplatissement, de flexion et examen hydrostatique ou ultrasonique par lot).

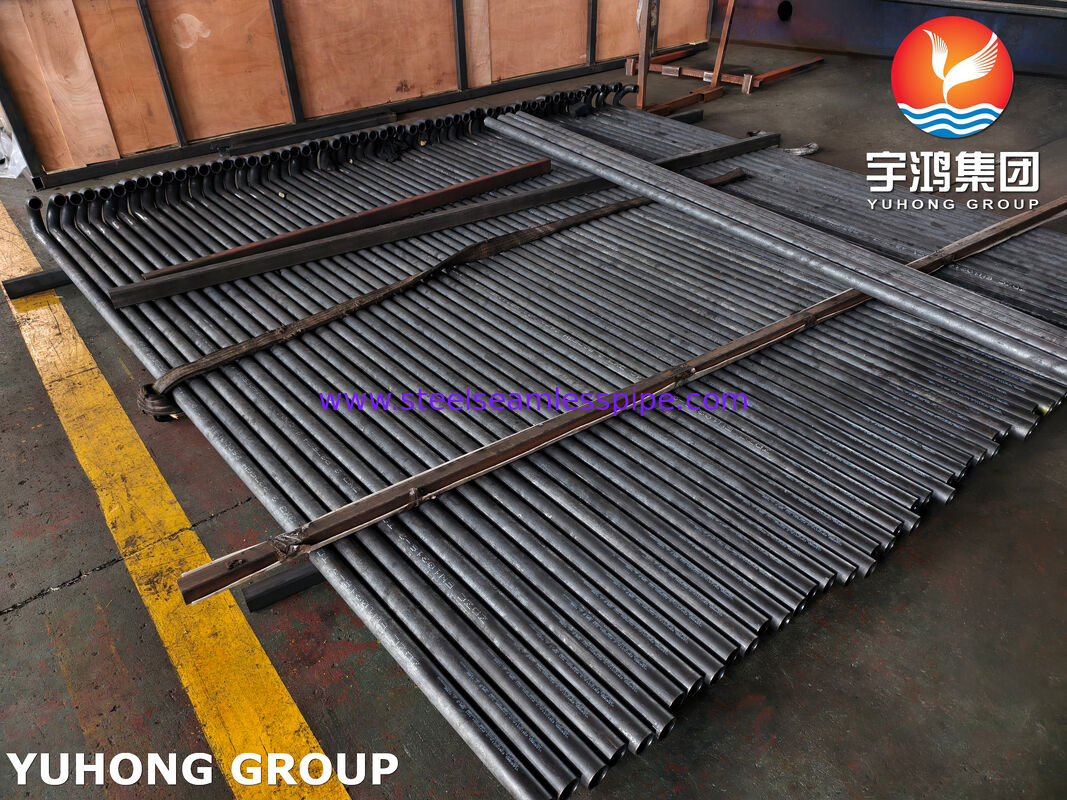

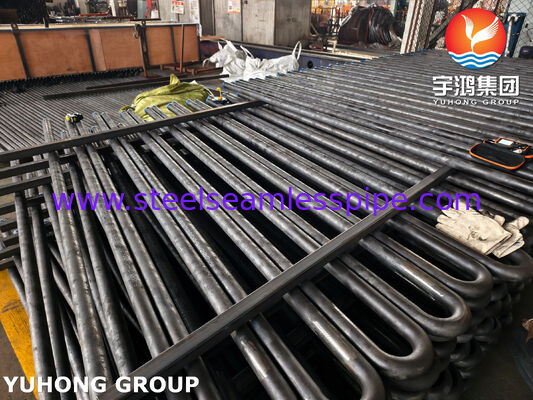

J-Tube Une configuration de tube courbé en forme de "J", avec une extrémité droite plus longue que l'autre. Il s'agit d'une variante du tube en U, conçue pour des configurations de tuyauterie compactes ou spécifiques.
Principales applications
Ce type de tube est spécialement conçu pour un service à haute température et haute pression. Ses principales utilisations comprennent :
- Chaudières à vapeur – par exemple, panneaux muraux d'eau, économiseurs et conduites de vapeur basse pression.
-Échangeurs de chaleur – faisceaux de tubes pour condenseurs, chauffe-eau et systèmes de refroidissement.
-Récipients sous pression – composants d'équipements sous pression chimiques, pétrochimiques et industriels.
-Systèmes de tuyauterie – transport d'eau chaude, de vapeur ou de fluides à haute température dans les centrales électriques et les installations industrielles.
Avantages clés
Par rapport aux tubes en acier au carbone ordinaires, le tube en J sans soudure EN10216-2 P235GH TC1 offre les avantages suivants :
Excellentes performances à haute température. Conserve une bonne résistance mécanique et une bonne résistance au fluage à des températures de fonctionnement allant jusqu'à ~ 400 °C.
Capacité de charge fiableUne limite d'élasticité minimale de 235 MPa et une bonne ténacité répondent aux exigences exigeantes des équipements sous pression.
Bonne soudabilité et maniabilitéL'équivalent à faible teneur en carbone facilite le soudage et le formage pendant la fabrication.
Construction sans coutureAucune couture soudée signifie aucun point faible – améliore considérablement la sécurité et la fiabilité sous haute pression.
Adaptabilité flexible de la conceptionLa forme en "J" permet des configurations d'équipement plus compactes et une meilleure compensation de dilatation thermique par rapport aux tubes droits ou même en forme de U.
Composition chimique du P235GH
| C |
≤0,16 |
| Si |
≤0,35 |
| Mn |
≤1,20 |
| P. |
0,025 |
| S |
0,010 |
| Al |
≥0,020 |
| Cr |
≤0,30 |
| Cu |
≤0,30 |
| Mo |
≤0,08 |
| Nb |
≤0,020 |
| Ni |
≤0,30 |
| Ti |
≤0,40 |
| V |
≤0,02 |
Propriétés mécaniques du P235GH
| Grade |
Résistance à la traction Rm |
Limite d'élasticité YS |
Allongement A(％) |
| P235GH TC1 |
360-500MPa |
≥235 |
≥25 |
Tolérances dimensionnelles de la norme EN 10216-2
Tolérances sur diamètre extérieur et épaisseurs de paroi
| Diamètre extérieur D mm |
Tolérances sur D |
Tolérances sur T pour un rapport T/D |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| D ≤ 219,1 |
± 1% ou ± 0,5 mm
quel que soit le plus grand |
± 12,5% ou ± 0,4 mm selon la valeur la plus élevée |
| D > 219,1 |
± 20% |
± 15% |
± 12,5% |
± 10% une |
| a Pour les diamètres extérieurs D ≥ 355,6 mm, il est permis de dépasser localement l'épaisseur de paroi supérieure de 5 % supplémentaires de l'épaisseur de paroi T. |
Applications
- Chaudières
- Appareils à pression
- Échangeurs de chaleur
- Systèmes de tuyauterie
- Industrie de l'énergie
- Industrie chimique
- Génie automobile et mécanique
