EN10216-2 P235GH TC1 Résistant à la chaleur Tube sous pression en acier au carbone non allié

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Numéro de modèle:	Pour les appareils de traitement des eaux usées

Conditions de paiement et expédition:

Quantité de commande min:	500kg
Prix:	Négociable
Détails d'emballage:	Caisse en bois contreplaqué/étui en fer/lot avec capuchon en plastique
Délai de livraison:	Dépendre de la quantité
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	1000 tonnes par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (343)

Tube sans couture d'acier inoxydable (339)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (170)

Tubes à nageoires (736)

échangeur de chaleur (35)

tube d'échangeur de chaleur (474)

Résistance à l'échangeur de chaleur (53)

Plaque tubulaire pour échangeur de chaleur (128)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (134)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (105)

Tube d'alliage de cuivre (258)

Tube d'acier allié (219)

Tube titanique (21)

tube recuit lumineux (173)

Tube de chaudière (155)

montage en acier (874)

Bride en acier (673)

Autres (409)

Pièces de revêtement (9)

Description de produit détaillée

Nom du produit:	Tube en U en acier au carbone	Spécification:	Pour les appareils électroniques
Matériel:	p235gh	Taper:	COUDE EN U
le test:	ET, UT, HT, PINTE	Finition:	Finition à froid
Taille:	Personnalisé
Mettre en évidence:	Tube en U en acier au carbone P235GH , tube en acier sous pression résistant à la chaleur , tube d'échangeur de chaleur EN10216-2

Les produits de la marque YUHONG ont déjà été exportés vers plus de 85 pays. Avec plus de 35 ans d'expérience, en raison d'une politique de contrôle de qualité stricte, d'un excellent service de vente et d'une livraison à temps. YUHONG a gagné de plus en plus de nouveaux clients et a reçu de plus en plus de commandes répétées d'anciens clients, dans l'esprit des gens de YUHONG : la qualité est d'abord importante !

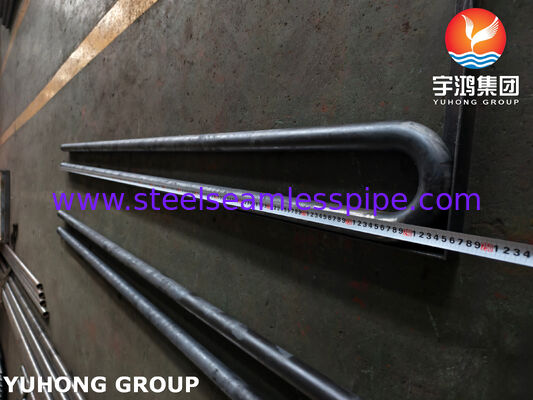

Tube en U en acier au carbone sous pression non allié résistant à la chaleur EN10216-2 P235GH TC1

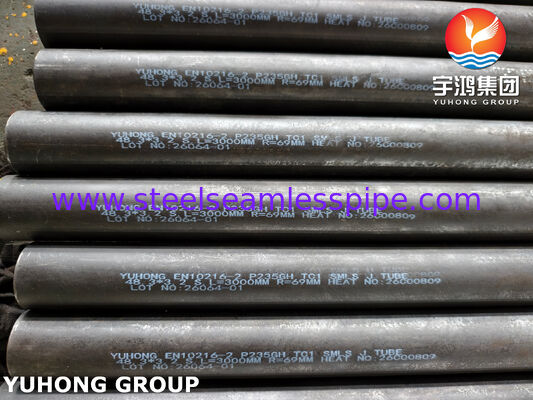

Le tube en U en acier au carbone sous pression non allié résistant à la chaleur EN10216-2 P235GH TC1 est un produit tubulaire en acier sans soudure fabriqué conformément à la norme européenne EN 10216-2 —Tubes en acier sans soudure destinés à des applications sous pression — Conditions techniques de livraison — Partie 2 : Tubes en acier non allié et allié avec propriétés spécifiées à température élevée. Il est fabriqué en acier de qualité non allié résistant à la chaleur P235GH (Numéro d'acier européen 1.0345), spécialement conçu pour les applications sous pression telles quechaudières à vapeur, récipients sous pression, échangeurs de chaleur et systèmes de tuyauterie à haute température.

Dans la désignation du matériau, « P » désigne le but de la pression, "235" indique une limite d'élasticité minimale de 235 MPa lorsque l'épaisseur de la paroi est de 16 mm ou moins, unet « GH » signifie des propriétés spécifiées à température élevée. TC1 signifieCatégorie d'essai 1, ce qui signifie que le matériau a été soumis àcontrôles non destructifs spécifiques(tel quetests par ultrasons, examen aux rayons X et inspection visuelle) pendant la fabrication pour garantir son adéquation aux applications de récipients sous pression. Le produit est transformé en uncoude en Uconfiguration par cintrage de tubes. TLa plage de température applicable est d'environ200°C à 400°C, avec unmaximum d'environ 450°C. La configuration en tube en U s'adapte efficacement aux contraintes de dilatation thermique, ce qui la rend particulièrement adaptée aux échangeurs de chaleur à calandre et à d'autres applications nécessitant une compensation des déplacements thermiques.

1. Propriétés chimiques et mécaniques

EN10216-2 P235GH TC1 Composition chimique (%)
C	Si	Mn	P.	S	Mo	Ni	Cr	Cu	Autres
≤0,16	≤0,35	≤1,20	≤0,025	≤0,01	≤0,08	≤0,30	≤0,30	≤0,30	Al ≤0,02 Ti ≤0,04 Nb ≤0,02 V ≤0,02

*Cr+Cu+Mo+Ni ≤0,70

Propriétés mécaniques

Propriétés de traction à température ambiante						Propriétés d'impact
Limite d'élasticité supérieure ou force d'épreuve R._heinou R_p0,2pour épaisseur de paroi T min.			Résistance à la traction R._m	Élongation Une minute. [%]		Énergie moyenne minimale absorbée KV₂[J] à une température de [℃]
T ≤ 16	16 ＜T ≤ 40	40 ＜T ≤ 60	MPa	je	t	je		t
MPa	MPa	MPa				0	-10	0
235	225	215	360 – 500	25	23	40 c	28 jours	27c

2. Avantages clés

Ce matériau est spécialement conçu pour un service à haute température, conservant des propriétés mécaniques stables dans la plage de températures de 200°C à 400°C.

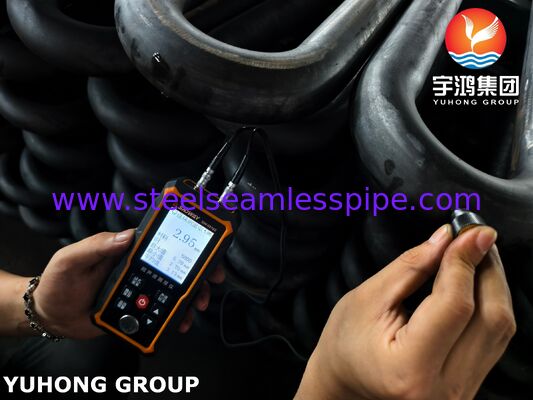

TC1 (Test Catégorie 1) signifie que le produit a subi des tests non destructifs stricts comme spécifié lors du processus de fabrication.
Le matériau présente également une bonne résistance à la fatigue thermique, permettant un fonctionnement stable à long terme dans des environnements de fluctuation de température.
Le produit est déjà formé dans une configuration pliée en U, démontrant son excellente formabilité par pliage à froid pour répondre aux exigences de pliage des faisceaux de tubes d'échangeur de chaleur.

3. Tolérance

Tolérances sur le diamètre extérieur et l'épaisseur de paroi

Diamètre extérieur D [mm]	Tolérances sur D	Tolérances sur T pour un rapport T/D
		≤0,025	＞0,025 ≤0,050	＞0,050 ≤0,10	>0,10
D ≤ 219,1	±1 % ou ±0,5 mm selon la valeur la plus élevée	±12,5 % ou ±0,4 mm selon la valeur la plus élevée
D ＞ 219,1		±20 %	±15 %	±12,5 %	±10 %*

Tolérances sur le diamètre intérieur et l'épaisseur de paroi

Tolérances sur diamètre intérieur		Tolérances sur T pour un rapport T/D
d	d_min	≤0,03	＞0,03 ≤0,06	＞0,06 ≤0,12	>0,12
±1 % ou ±2 mm selon la valeur la plus élevée	0 – +2 % ou 0 – +4 mm selon la valeur la plus élevée	±20 %	±15 %	±12,5 %	±10 %*

Tolérances sur le diamètre extérieur et l'épaisseur minimale de paroi

Diamètre extérieur D [mm]	Tolérances sur D	Tolérances sur T_minpour un T_minrapport /D
		≤0,02	＞0,02 ≤0,04	＞0,04 ≤0,09	>0,09
D ≤ 219,1	±1 % ou ±0,5 mm selon la valeur la plus élevée	0 – +28 % ou 0 – 0,8 mm selon la valeur la plus élevée
D ＞ 219,1		0 – +50 %	0 – +35 %	0 – +28 %	0 – +22 %*

Tolérances sur le diamètre intérieur et l'épaisseur de paroi minimale

Tolérances sur diamètre intérieur		Tolérances sur T_minpour un T_minrapport /D
d	d_min	≤0,05	＞0,05 ≤0,1	>0,1
±1 % ou ±2 mm selon la valeur la plus élevée	0 – +2 % ou 0 – +4 mm selon la valeur la plus élevée	0 – +50 %	0 – +28 %	0 – +22 %*

*Pour les diamètres extérieurs D ≥ 355,6 mm, il est permis de dépasser localement l'épaisseur de paroi supérieure de 5 % supplémentaires de l'épaisseur de paroi T.

Tolérances sur diamètre extérieur et épaisseur de paroi pour tube commandé fini à froid

Tolérance sur D	Tolérance sur T
±0,5 % ou ±0,3 mm selon la valeur la plus élevée	±10 % ou ±0,2 mm selon la valeur la plus élevée

4. Applications clés

Appareils à pression et échangeurs de chaleur :Échangeurs de chaleur à calandre et tubes,Condensateurs,radiateurs,Réservoirs de stockage et réservoirs sphériques,Séparateurs
Production d'électricité :Chaudières à vapeur,Surchauffeurs,Réchauffeurs,Économiseurs,Préchauffeurs d'air
Pétrochimie et Chimie :Unités de raffinage,Colonnes de distillation,Réacteurs,Systèmes de tuyauterie de processus
Autres secteurs :Engrais,Transformation des aliments,Pharmaceutique,Construction navale
