ASTM B171 C46400 Feuille de tubes en laiton naval pour refroidisseurs d'eau de mer et marins - Composant d'échangeur de chaleur en alliage de cuivre usiné de précision

Groupe Yuhong : Composants d'échangeur de chaleur de précision – Des tubes aux plaques tubulaires

Yuhong Group Co., Ltd. fournit des systèmes thermiques complets –échangeurs de chaleur à calandre et tubes (modèles d'échangeurs de chaleur TEMA), récipients sous pression et refroidisseurs d'air– ainsi que tous les composants internes critiques :Tube à ailettes, tube de four, tube d'échangeur de chaleur, tube sans soudure en acier inoxydable, tube en alliage de nickel, tube en alliage de cuivre, plaque tubulaire d'échangeur de chaleur et faisceau de tubes d'échangeur de chaleur.

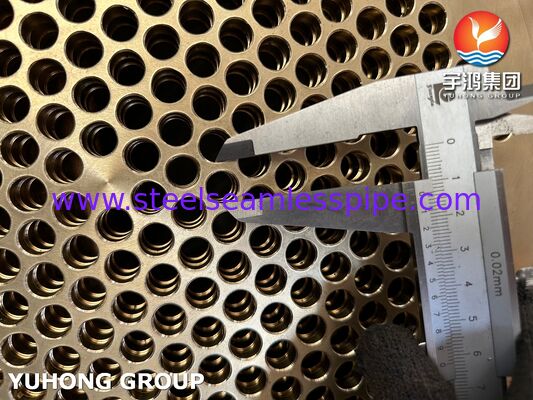

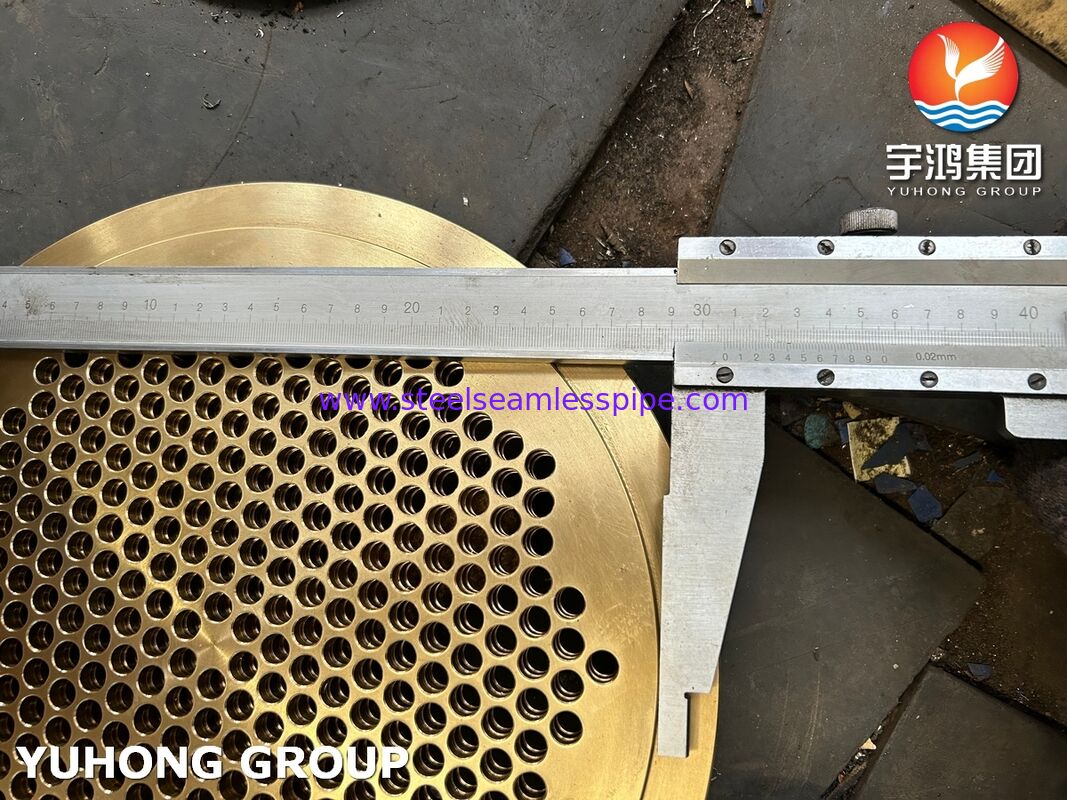

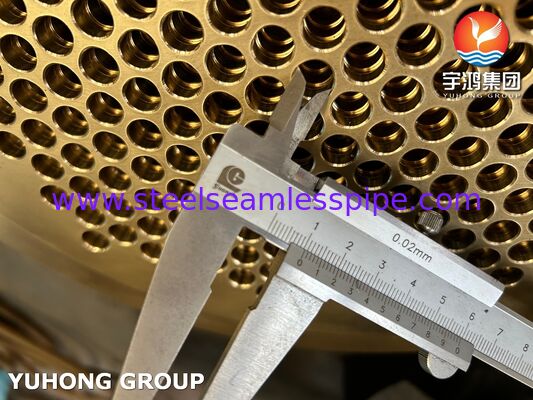

Montré sur la photo ci-jointe est l'un de nosPlaques tubulaires en laiton naval ASTM B171 C46400– un composant en alliage de cuivre à haute résistance et résistant à la corrosion, conçu pour les applications de refroidissement par eau de mer et marine.

Focus produit : Plaque tubulaire en laiton naval – La norme pour les échangeurs de chaleur à eau de mer

Leplaque tubulaire d'échangeur de chaleurest l'un des composants de maintien de pression les plus critiques de tout échangeur de chaleur à calandre et à tubes. Il ancre chaque tube dans le faisceau, sépare le côté tube du côté coque et doit résister à la fois aux forces mécaniques d'expansion des tubes et aux cycles de pression/température de fonctionnement.

Sur la base de l'image, cette plaque tubulaire présente :

• Matériel:ASTM B171 C46400 (laiton naval / alliage cuivre-zinc-étain)

• Type de matériau :Plaque tubulaire en alliage de cuivre – spécialement formulée pour la résistance à l'eau de mer

• Usinage:Trous de tube percés avec précision avec rainures pour l'expansion mécanique du tube

• Marquage:Clairement estampillé avec l'identification du matériau (« ASTM B171 C46400 TUBESHEET ») pour une traçabilité complète

Pourquoi Naval Brass (C46400) pour les plaques tubulaires ?

Composants clés qui s'interfacent avec cette plaque tubulaire

Points forts techniques de notre plaque tubulaire en laiton naval

• Résistant à la dézincification :La teneur en étain et en arsenic empêche la lixiviation sélective du zinc – le mode de défaillance le plus courant du laiton ordinaire.

• Forage de précision :Les trous des tubes sont percés avec des tolérances de diamètre exactes (généralement +0,05/‑0,00 mm) pour garantir un roulement constant des tubes.

• Trous de tube rainuré :Les rainures internes (généralement 2 ou 3 rainures par trou) augmentent la résistance à l'arrachement des tubes expansés.

• Tôle forgée ou laminée :Nous fournissons des plaques tubulaires C46400 commeforgé(pour épaisseur/haute pression) ouplaque roulée(pour les tâches standards).

• Traçabilité complète :Chaque plaque tubulaire est estampillée avec une identification de qualité de matériau et d'inspection, comme indiqué sur votre photographie.

Module de connaissances : Laiton naval C46400 par rapport à d'autres plaques tubulaires en alliage de cuivre – Guide de sélection

Quand choisir la plaque tubulaire en laiton naval C46400 :

• L'eau de refroidissement esteau de mer propre ou eau saumâtre(pas très pollué)

• La vitesse est contrôlée(généralement 1,5 à 2,5 m/s à travers les tubes)

• L'ammoniac n'est pas présentdans l'eau (p. ex., pas en aval des usines d'engrais)

• Vous avez besoin d'unalternative rentable au cuivre‑nickelpour service modéré à l'eau de mer

Applications courantes des plaques tubulaires C46400

• Échangeurs de chaleur à bord des navires :Refroidisseurs d'eau de chemise de moteur, refroidisseurs d'huile de lubrification (côté eau de mer)

• Centrales électriques côtières :Condenseurs à eau de refroidissement auxiliaires, refroidisseurs de roulements

• Usines de dessalement :Réchauffeurs de saumure, condenseurs évaporateurs

• Plateformes offshore :Refroidisseurs de processus (où le Cu‑Ni est souvent préféré, mais le laiton naval est utilisé pour des tâches moins critiques)

• Refroidisseurs industriels :Refroidissement à l'eau de mer à passage unique

Avantages de commander une plaque tubulaire C46400 auprès du groupe Yuhong

• Exactement à votre dessin :Nous usinons vos dimensions, votre modèle de trou, vos spécifications de rainure et la disposition des trous de boulons.

• Délai d'exécution rapide :Les ébauches forgées ou en plaques sont usinées généralement dans un délai de 2 à 4 semaines.

• Tout alliage de cuivre :C46400, C70600, C71500, C44300 – tous disponibles.

• Composant uniquement ou offre groupée complète :Nous fournissons uniquement la plaque tubulaire – ou la totalitéfaisceau de tubes d'échangeur de chaleur(tubes, plaque tubulaire, chicanes, tirants) assemblés.

• Documentation complète :Certificat d'essai de matériaux (MTC), rapport dimensionnel et (si nécessaire) rapport d'essai PMI.

Module de connaissances : Comment spécifier correctement une plaque tubulaire de remplacement C46400

Pour éviter des décalages coûteux, nous avons besoin des informations suivantes (envoyez-en une) :

1. Dessin original de la plaque tubulaire– la meilleure option. Nous dupliquons exactement le motif des trous, l’épaisseur, le diamètre extérieur et l’emplacement des rainures.

2. Ancienne plaque tubulaire (échantillon physique)– nous pouvons mesurer, procéder à la rétro-ingénierie et usiner une correspondance parfaite.

3. Fiche technique de l'échangeur– ID de coque, diamètre extérieur et pas du tube, détails du joint, diamètre du cercle de boulons.

Erreurs courantes à éviter avec les plaques tubulaires en laiton naval :

• Mauvais diamètre de trou de tube– trop serré et les tubes ne peuvent pas être insérés ; Des joints trop lâches et roulés fuient.

• Rainures manquantes– les tubes se retireront sous la pression ou sous l’effet d’un cycle thermique.

• Matériel incorrect– Confusion C46400 vs C44300 vs C70600. Confirmez toujours l’alliage.

• Inadéquation galvanique– Ne pas coupler la plaque tubulaire C46400 avec des tubes en acier inoxydable sans joints isolants (risque de corrosion galvanique rapide).

Modèle de trou de tube et détails de rainure pour C46400 (selon TEMA/ASME)

Fourniture de composants uniquement – ​​Nous fournissons également

Si vous n'avez besoin que de pièces détachées (et non d'un échangeur complet), nous fournissons :

• Tubes d'échangeur de chaleur– alliage de cuivre (C44300, C70600, C71500), coupé à longueur, préparé en extrémité pour le laminage

• Tubes à ailettes– pour les rénovations de refroidisseurs d’air ou de récupération de chaleur perdue

• Chicanes, tirants, entretoises– en laiton naval ou en acier au carbone revêtu

• Tube sans soudure en acier inoxydable, tube en alliage de nickel– disponible séparément pour d'autres applications

• Couvercles de canaux, joints, fixations– paquets complets de pièces de rechange

Industries typiques qui utilisent des plaques tubulaires C46400

Obtenez un devis pour votre plaque tubulaire C46400

Pour citer une plaque tubulaire en laiton naval comme celle de votre photo, envoyez ce qui suit àjimmy@steelseamlesspipe.com:

• Dessin (PDF, scan ou croquis manuel avec dimensions clés : diamètre extérieur, épaisseur, taille et pas du trou du tube, cercle de boulons)

• Ou : envoyez-nous votre ancienne plaque tubulaire pour une ingénierie inverse (expédition de retour organisée)

• Qualité du matériau : C46400 (comme illustré) ou autre alliage de cuivre

• Quantité requise (1 pièce ou série de production)

Nous vous répondrons avec un dessin dimensionnel pour l'approbation, le prix et le calendrier de livraison – généralement 48 heures.
