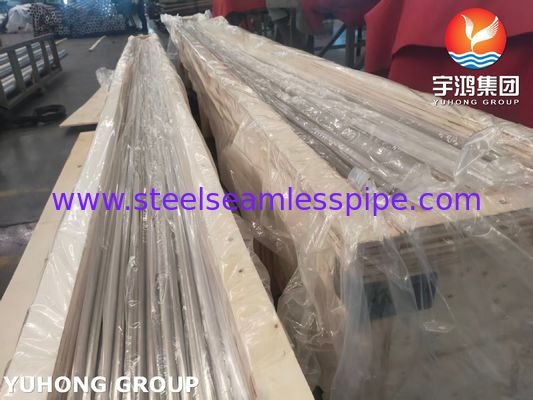

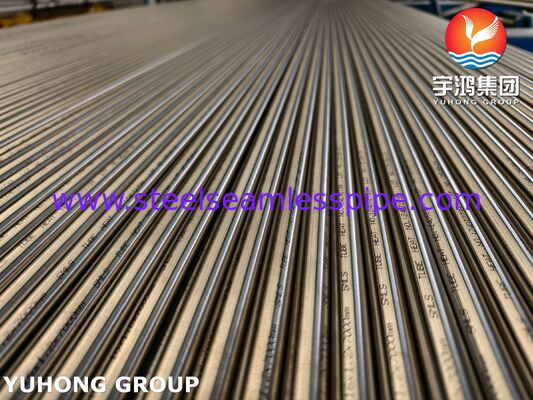

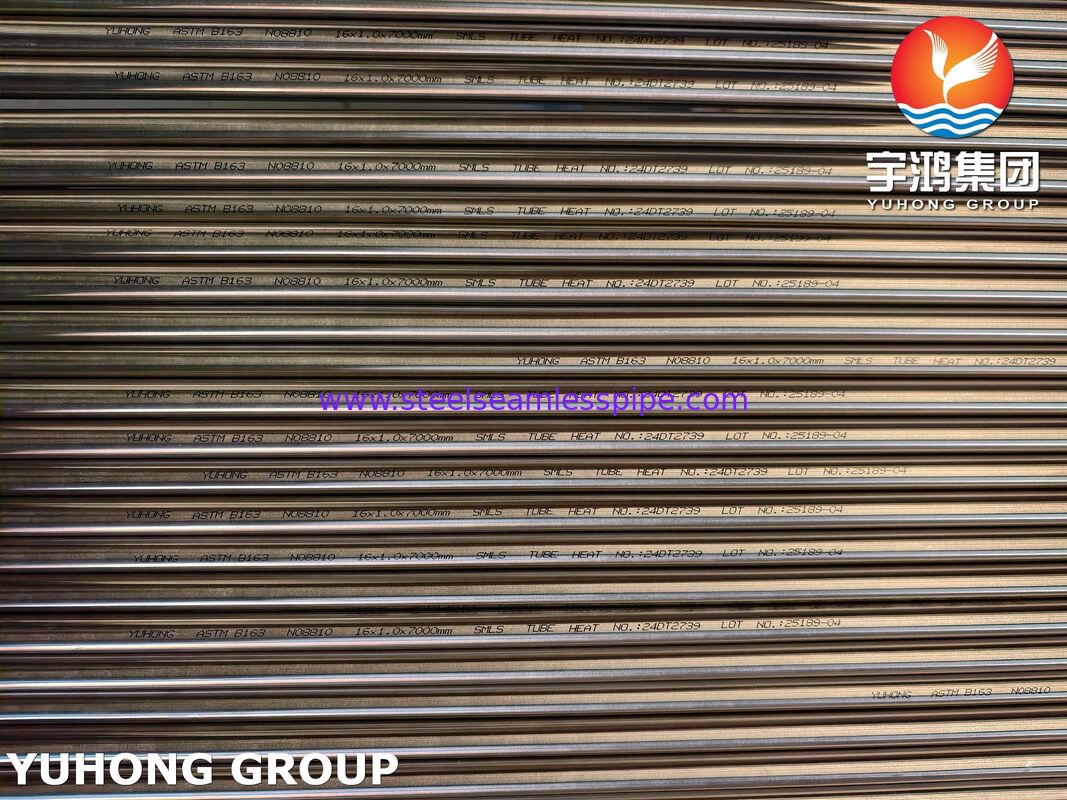

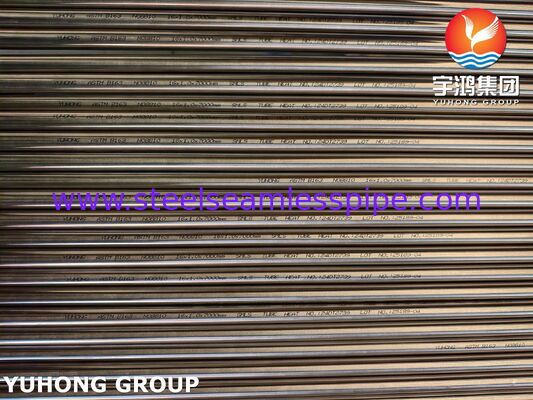

Tube et tube sans soudure en alliage de nickel pour condenseurs et échangeurs de chaleur ASTM B163 N08810 ASTM B163 UNS N08800, UNS N08810, UNS N08811, UNS N08825

Essais sur tubes en alliage de nickel :

Analyse chimique

Propriétés mécaniques

Calibre du grain — Un échantillon transversal représentant l'épaisseur totale de la paroi des alliages recuits UNS N08810 doit être conforme à un calibre de grain moyen de ASTM n° 5 ou plus grossier.
Essai de dureté — Lorsque des extrémités recuites sont spécifiées pour les tubes dans un état détendu (voir Tableau 3), la dureté des extrémités après recuit ne doit pas dépasser les valeurs spécifiées dans le Tableau 3.

Essai d'évasement — Un essai d'évasement doit être effectué sur une extrémité de 1 % du nombre de longueurs de tube finies de chaque lot.
L'essai d'évasement consiste à évaser un échantillon d'essai avec un outil d'expansion ayant un angle inclus de 60° jusqu'à ce que le diamètre extérieur spécifié ait été augmenté de 30 %. L'échantillon évasé ne doit présenter aucune fissuration à travers la paroi.

Essai hydrostatique ou essai électrique non destructif — Chaque tube doit être soumis soit à l'essai hydrostatique, soit à l'essai électrique non destructif. Le type d'essai à utiliser est au choix du fabricant, sauf indication contraire dans la commande.

Essai hydrostatique :
Chaque tube d'un diamètre extérieur de 1/8 pouce (3,2 mm) et plus, et les tubes d'une épaisseur de paroi de 0,015 pouce (0,38 mm) et plus, doivent être testés par le fabricant à une pression hydrostatique interne de 1000 psi (6,9 MPa) à condition que la contrainte de fibre calculée conformément à l'équation suivante ne dépasse pas la contrainte de fibre admissible, S, indiquée ci-dessous. Le tube ne doit présenter aucune trace de fuite.

t = épaisseur de paroi minimale, en. (mm) ; égale à l'épaisseur moyenne spécifiée moins la tolérance de paroi « moins » admissible, Tableau 4 et Tableau X2.2, ou l'épaisseur de paroi minimale spécifiée, et
D = diamètre extérieur du tube, en. (mm).
Lorsque des tubes détendus avec extrémités recuites doivent être testés hydrostatiquement, ces essais de pression doivent être effectués avant le recuit des extrémités du tube.

Les tuyaux et tubes Incoloy 800 / 800H / 800HT / 825 sont utilisés dans les applications suivantes :

• Tuyauterie et réservoirs d'acide sulfurique
• Évaporateurs d'acide phosphorique
• Réchauffeurs de cuves de décapage, cuves et équipements de décapage
• Équipements de traitement chimique
• Arbres d'hélice
• Camions-citernes
• Chauffe-eau
• Électrodes de précipitateur électrostatique
• Réservoirs chauds pour aliments, eau et eau de mer,
• réservoirs de sulfate d'ammonium
• Soufflets de dilatation
• Systèmes d'échappement marins
• Trémies à cendres de centrales électriques
• Chaudières de trempe de fours à éthylène, vannes de craquage d'hydrocarbures, raccords et autres composants exposés à une attaque corrosive de 1100 à 1800 °F
• Fours industriels
• Équipements de traitement thermique
• Traitement chimique et pétrochimique
• Surchauffeurs et resurchauffeurs dans les centrales électriques
• Récipients sous pression
• Échangeur de chaleur
