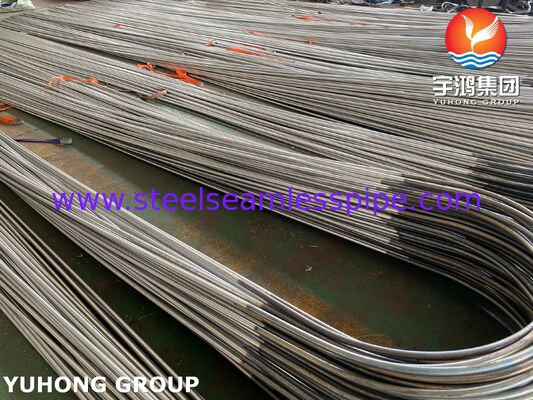

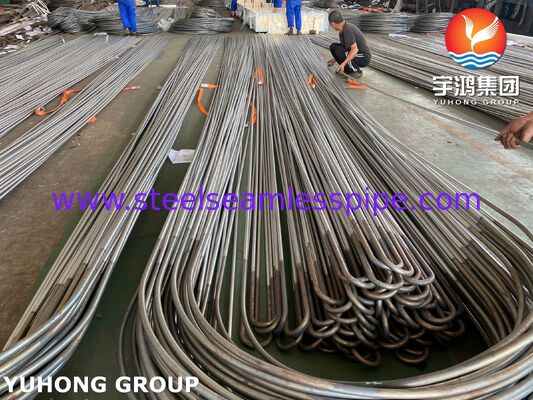

Tube d'échangeur de chaleur en alliage de nickel en forme de U Monel400 ASME SB163 N04400

Tube d'échangeur de chaleur à courbure en U en acier allié au nickel Monel 400 ASME SB163 N04400

Un tube à courbure en U Monel 400 est un produit tubulaire haute performance spécialement conçu pour les équipements de transfert de chaleur. Il combine les propriétés exceptionnelles de l'alliage Monel 400 avec la forme fonctionnelle en "U" pour gérer le flux de fluide, les changements de température et la corrosion dans des environnements industriels exigeants.

Tube à courbure en Usont largement utilisés dans les systèmes d'échangeurs de chaleur :

• La courbure en "U" est réalisée par un procédé de travail à froid.
• La courbure en "U" est réalisée au rayon requis selon les dessins du client.
• La partie courbée et les six pouces de jambe sont détendus par chauffage par résistance.
• Un gaz inerte (Argon) y est passé au débit requis pour éviter l'oxydation à l'intérieur.
• Le rayon est vérifié pour son diamètre extérieur et l'amincissement de la paroi avec les spécifications recommandées.
• Les propriétés physiques et la microstructure sont vérifiées à trois positions différentes.
• L'inspection visuelle des ondulations et des fissures est effectuée par un test au pénétrant coloré.
• Chaque tube est ensuite testé hydrostatiquement à la pression recommandée pour vérifier les fuites.
• Un test à la boule de coton est effectué pour vérifier la propreté intérieure du tube.

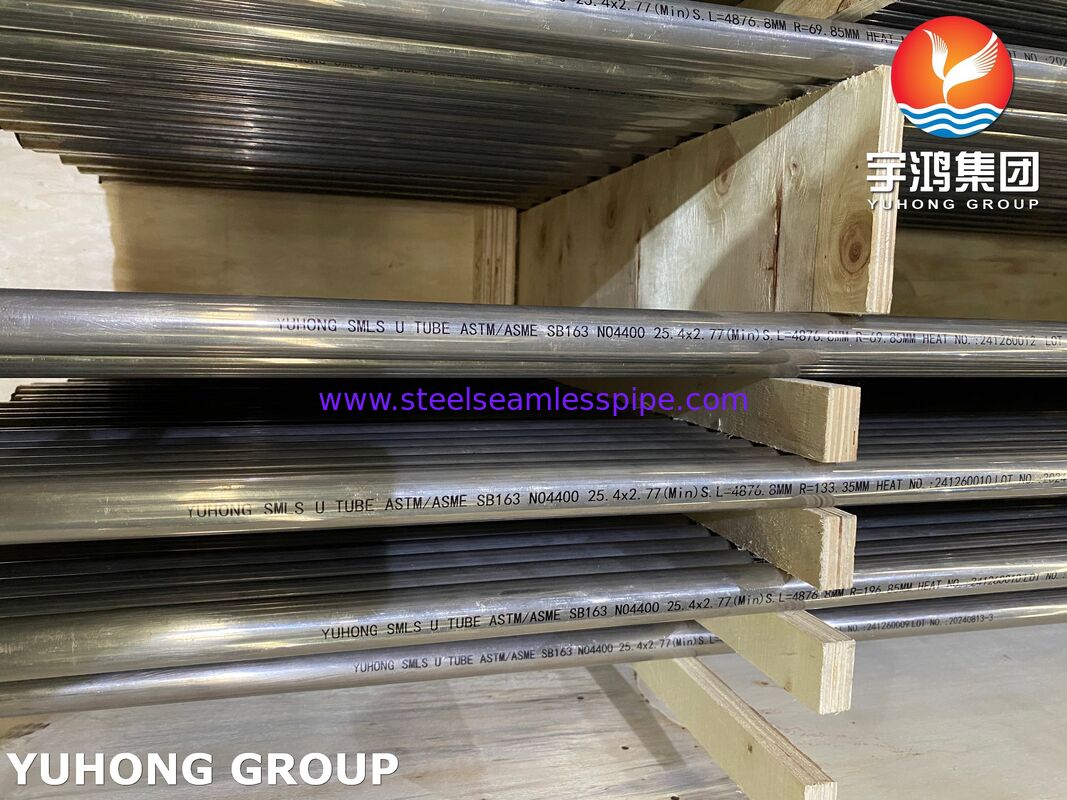

• Ensuite, décapé, séché, marqué et emballé.
• Toutes les procédures sont strictement suivies conformément à TEMA "C" et ASTM A-688.

Choisir le Monel 400 pour un tube à courbure en U est une décision stratégique basée sur sa combinaison unique de propriétés, en particulier dans les environnements où les aciers inoxydables standard échoueraient. Voici les principales raisons de le sélectionner :

- Résistance supérieure à la corrosion dans les environnements difficiles : C'est la raison principale du choix du Monel 400. Il offre une excellente résistance à :

- Eau de mer en mouvement : C'est un matériau de choix pour l'ingénierie marine, la construction navale et les plateformes offshore car il résiste à la corrosion de l'eau de mer.

- Conditions acides : Il résiste remarquablement bien à l'acide fluorhydrique, ainsi qu'aux acides sulfurique et chlorhydrique en conditions réductrices, ce qui le rend idéal pour les équipements de traitement chimique.

- Solutions alcalines : Il résiste également à la corrosion par les substances alcalines et les solutions salines.

- Excellentes propriétés mécaniques : Le Monel 400 conserve une résistance et une ténacité élevées sur une large plage de températures, des conditions cryogéniques sous zéro jusqu'à environ 500°C (1000°F). Il possède également une bonne ductilité, ce qui signifie qu'il peut être facilement formé en formes complexes comme une courbure en U sans perdre son intégrité mécanique.

- Résistance à des types de corrosion spécifiques : Il est très résistant à la fissuration par corrosion sous contrainte et à la piqûre, qui sont des modes de défaillance courants pour d'autres matériaux dans les environnements riches en chlorures comme l'eau de mer.

- Bonnes propriétés thermiques : L'alliage a une bonne conductivité thermique et un faible taux de dilatation thermique. Son coefficient de dilatation thermique est étroitement adapté à celui de l'acier au carbone, ce qui réduit la fatigue mécanique à la jonction où le tube se connecte au tube-feuille de l'équipement.

- Facilité de fabrication : Malgré ses hautes performances, le Monel 400 peut être soudé et usiné en utilisant des techniques standard, ce qui est essentiel pour la fabrication de la forme à courbure en U et son intégration dans des systèmes plus grands.

- Spécifications du client.



Certains des tests de qualité effectués par nous comprennent :
