Tube sans soudure en acier inoxydable étiré à froid, A213 / SA213 TP316L UNS S31603 utilisé dans les unités de dessalement d'eau de mer

Tube sans soudure en acier inoxydable tréfilé à froid, A213 / SA213 TP316L UNS S31603 utilisé dans les unités de dessalement d'eau de mer

1. Aperçu du tube sans soudure A213/SA213 TP316L

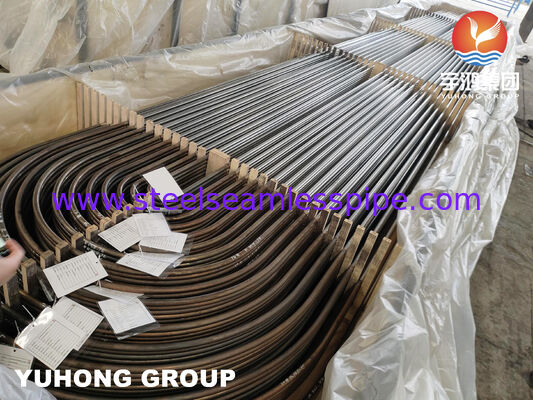

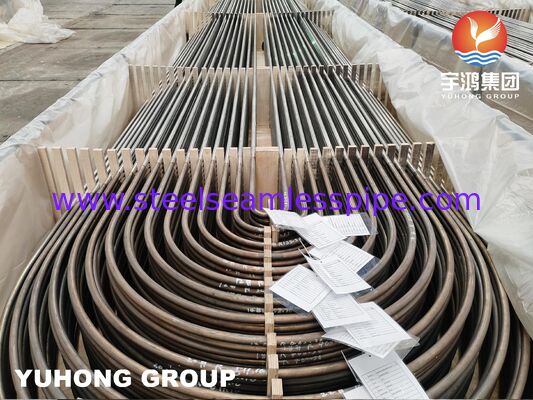

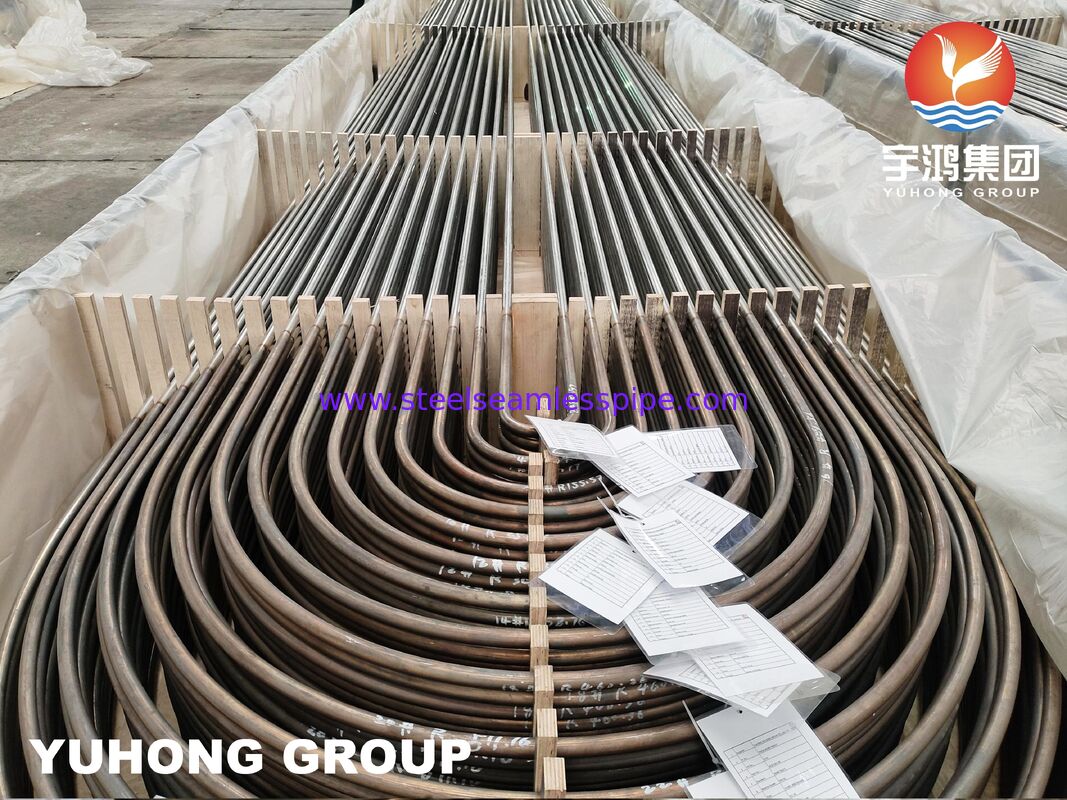

Le tube sans soudure en forme de U ASME SA213 TP316L est un tuyau spécial en acier inoxydable austénitique fabriqué conformément aux normes de l'American Society of Mechanical Engineers (ASME). Ses avantages clés résident dans sa teneur ultra-faible en carbone (L) et l'ajout de molybdène (Mo), qui offrent une excellente résistance à la corrosion par piqûres, à la corrosion caverneuse et aux hautes températures induites par les chlorures. La structure en forme de U, formée par des processus de cintrage à froid et de traitement thermique en solution, absorbe efficacement les contraintes thermiques. Il est principalement utilisé comme tube de transfert de chaleur dans les échangeurs de chaleur à calandre et à tubes et est largement appliqué dans des équipements exigeants tels que les chaudières de centrales électriques, les usines chimiques et les environnements marins.

2. Caractéristiques principales de tube sans soudure A213/SA213 TP316L

Le tube sans soudure en forme de U ASME SA213 TP316L (ou tube en U pour échangeurs de chaleur) est un composant central haute performance dans les équipements industriels d'échange de chaleur. Ses caractéristiques principales peuvent être résumées selon trois dimensions : propriétés du matériau, conception structurelle et normes de fabrication.

3. Composition chimique du SS316L

Points clés :

• Faible teneur en carbone : La faible teneur en carbone (<0,03 %) est essentielle pour améliorer la soudabilité et la résistance à la corrosion intergranulaire après soudage.

• Chrome (Cr) : Offre une résistance à la corrosion, en particulier contre l'oxydation et la formation de calamine à des températures élevées.

• Nickel (Ni) : Améliore la ténacité et la résistance à la corrosion, en particulier dans les environnements acides.

• Molybdène (Mo) : Améliore la résistance à la corrosion par piqûres et caverneuse, en particulier dans les environnements riches en chlorures (tels que l'eau de mer ou les solutions salines).

4. Propriétés mécaniques du SS316L

Propriétés mécaniques clés :

• Résistance à la traction : Le matériau présente une excellente résistance à la traction, généralement entre 485 MPa (70 ksi) et 620 MPa (90 ksi).

• Limite d'élasticité : La limite d'élasticité (décalage de 0,2 %) pour le TP316L varie entre 170 MPa (25 ksi) et 275 MPa (40 ksi), ce qui garantit que le matériau peut supporter une contrainte importante avant une déformation permanente.

• Allongement : L'acier inoxydable TP316L a un degré d'allongement élevé (>40 %), ce qui signifie qu'il est très ductile et peut être facilement formé sans se fissurer.

• Dureté : Le matériau a une dureté relativement faible par rapport à d'autres aciers inoxydables, ce qui garantit qu'il reste ductile et résistant à la propagation des fissures.

5. Propriétés de température

• Plage de température de service : Le TP316L est efficace pour une utilisation à des températures élevées. Sa température de service maximale est d'environ 870°C (1 600°F) en service intermittent et 925°C (1 700°F) en service continu.

• Température de fonctionnement : Pour la résistance à la corrosion caverneuse, le matériau reste stable même à des températures supérieures à 500°C (932°F), ce qui le rend adapté aux applications à haute température telles que les chaudières, les surchauffeurs et les échangeurs de chaleur.

6. Résistance à la corrosion

• Corrosion générale : Le TP316L offre une résistance supérieure à la corrosion générale par rapport à d'autres aciers inoxydables comme le 304 et le 304L, en particulier dans les environnements chlorés (par exemple, l'eau de mer).

• Corrosion par piqûres et caverneuse : Grâce à la présence de molybdène, le TP316L offre une excellente résistance à la corrosion par piqûres et caverneuse, en particulier dans les environnements à forte teneur en chlorures.

• Corrosion intergranulaire : Grâce à sa faible teneur en carbone, le TP316L est moins susceptible à la sensibilisation et à la corrosion intergranulaire après soudage, ce qui est un avantage dans les applications à haute température.

7. Fabrication et soudage

• Soudabilité : Le TP316L a une bonne soudabilité avec la plupart des procédés de soudage, y compris le TIG, le MIG et le soudage à l'arc avec électrode enrobée. La faible teneur en carbone réduit la formation de précipités de carbure aux joints de grains pendant le soudage, améliorant la résistance du matériau à la corrosion intergranulaire.

• Formabilité : Il a une excellente formabilité et peut être facilement plié et façonné sans perdre ses propriétés mécaniques.

• Traitement thermique : Le TP316L peut être traité thermiquement pour augmenter la dureté ou améliorer davantage sa résistance, mais il ne nécessite aucun traitement thermique post-soudage.

8. Conclusion

L'acier inoxydable ASTM A213 TP316L combine haute résistance, bonne soudabilité et excellente résistance à la corrosion, en particulier dans les environnements agressifs comme les conditions chlorées ou acides. Le matériau est couramment utilisé dans les échangeurs de chaleur, les chaudières, les usines pétrochimiques et les équipements de traitement chimique en raison de ces propriétés exceptionnelles.
