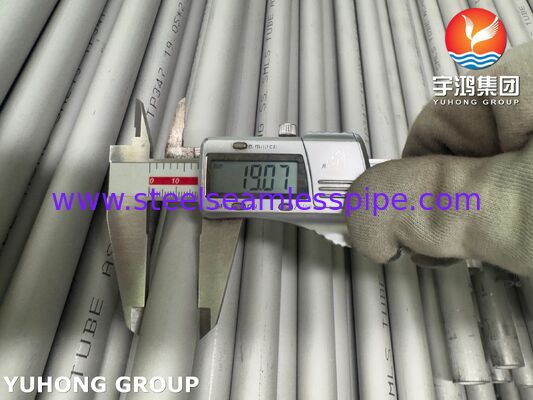

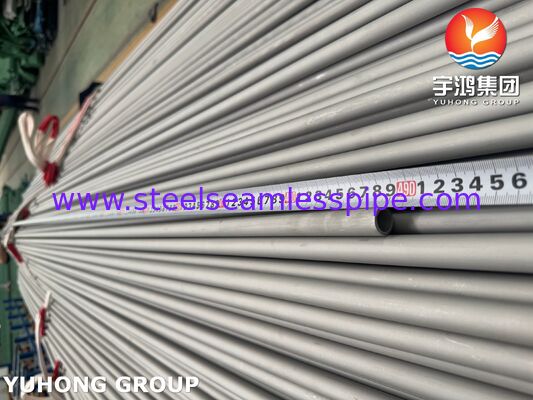

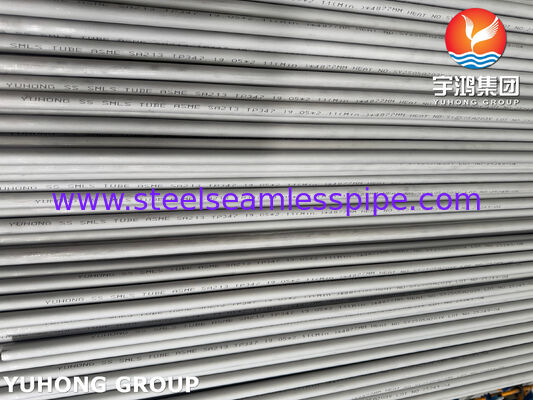

Tuyaux sans soudure en acier inoxydable ASME SA213 TP347
Un tube échangeur de chaleur TP347 est un tube d'acier inoxydable austénitique sans soudure spécialement conçu pour les équipements de transfert de chaleur.8% de nickel) qui contient l'élément niobium (Nb) ou columbium (Cb) .
En raison de son excellente résistance à la corrosion intergranulaire et de sa résistance à haute température, il est largement utilisé dans:
- Échangeurs de chaleur à coque et à tubes
- Les condensateurs
- Chaudières et superchauffeurs
- raffineries pétrochimiques
- Les centrales électriques
Les principaux avantages du TP347 proviennent de son ajout de niobium (Cb), qui stabilise le matériau contre la "sensibilisation".
1Résistance supérieure à la corrosion intergranulaire
- Le problème: les aciers inoxydables standard (comme le TP304) forment du "carbure de chrome" à la limite des grains lorsqu'ils sont soudés ou exposés à une chaleur élevée (800-1500°F / 427-816°C).Cela crée une zone appauvrie en chrome qui rouille/craque facilement.
- La solution TP347: le niobium a une affinité plus élevée pour le carbone que le chrome.
- Résultat: le tube conserve sa résistance à la corrosion sans traitement thermique post-soudure, ce qui est essentiel pour les échangeurs de chaleur nécessitant un soudage.
2Excellente résistance à haute température
- Résistance à la rampe: le TP347 maintient une résistance plus élevée sous contrainte à long terme à haute température par rapport au TP304 ou au TP316L.
- Résistance à l'oxydation: il peut résister à des températures de service continues allant jusqu'à 816°C sans évoluer significativement.
- Stabilité structurelle: il ne se déforme pas facilement sous pression à haute température, ce qui le rend idéal pour les superchauffeurs et les réformateurs.
3. Bonnes propriétés mécaniques
- Résistance à la traction: 515 MPa minimum (75.000 psi)
- Résistance au rendement (0,2% de décalage): Min. 205 MPa (30.000 psi)
- L'allongement: au moins 35%
- Ces propriétés lui permettent de manipuler des fluides à haute pression en toute sécurité.
4. Soudabilité
- Il est facilement soudable par des méthodes standard de fusion et de soudage par résistance.
- En raison de sa stabilisation, la zone affectée par la chaleur (HAZ) de la soudure reste résistante à la corrosion sans recuit.
Vous devriez choisir TP347 plutôt que les qualités standard (comme 304 ou 316) si votre échangeur de chaleur fonctionne dans l'une des conditions suivantes:
1Températures élevées: la température de fonctionnement est supérieure à 400 °C (750 °F).
2- Construction soudée: les tubes sont soudés à des feuilles de tubes, et vous ne pouvez pas effectuer un traitement thermique de recuit complet après.
3. Médias corrosifs: le fluide contient des composés qui provoquent une attaque intergranulaire (par exemple, des acides organiques chauds, de l'eau de haute pureté ou des flux spécifiques de raffinerie).
4- Longue durée de vie: le tube sera soumis à des tensions pendant des décennies à des températures élevées (résistance au glissement).

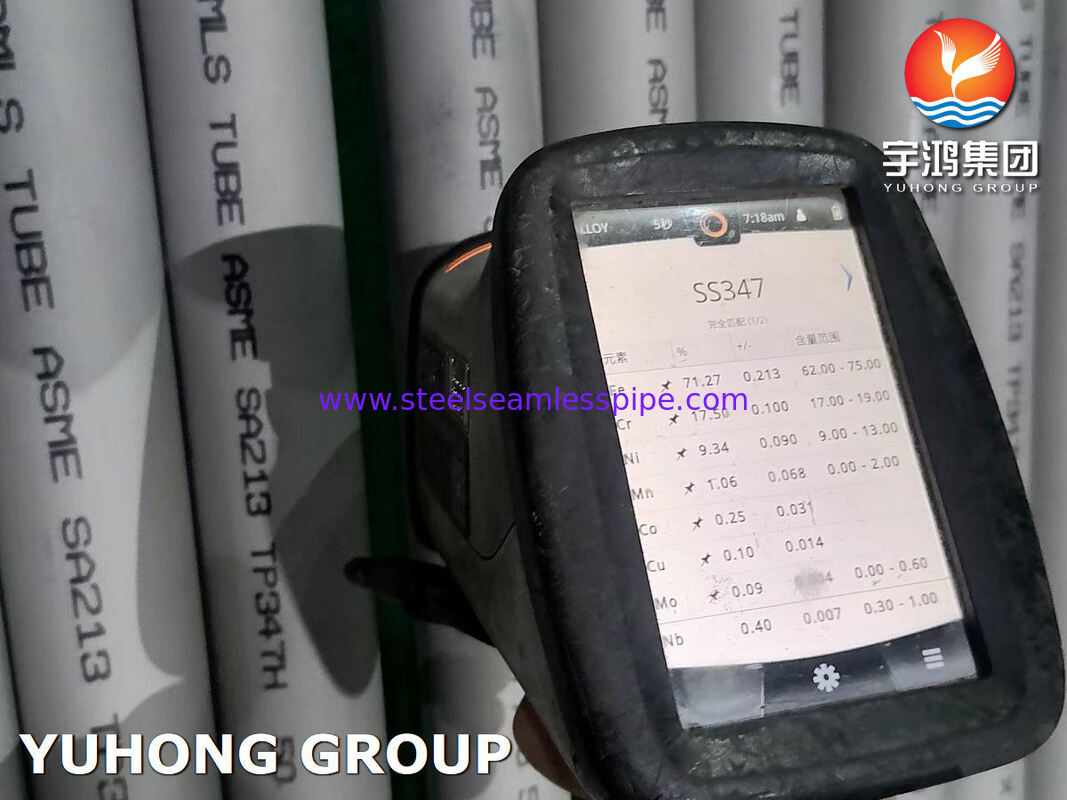

ASTM A213 TP347 Tubes sans soudure en acier inoxydable Composition chimique
| TP347 |
Nombre maximal |
Le minimum |
| Je ne sais pas |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Nom de l'entreprise |
2.00 |
Je ne sais pas. |
| P |
00.045 |
Je ne sais pas. |
| S |
00.030 |
Je ne sais pas. |
| Je sais. |
1.00 |
Je ne sais pas. |
| Cr |
20.0 |
17.0 |
| Je vous en prie. |
3 4 |
Je ne sais pas. |
| N |
Je ne sais pas. |
Je ne sais pas. |
| Autres |
1.0 |
Nb=10 ((C+N) |
