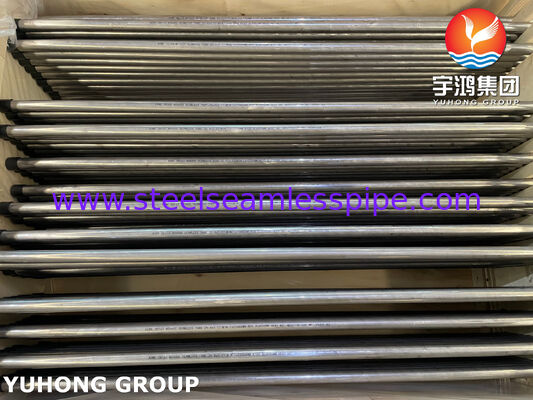

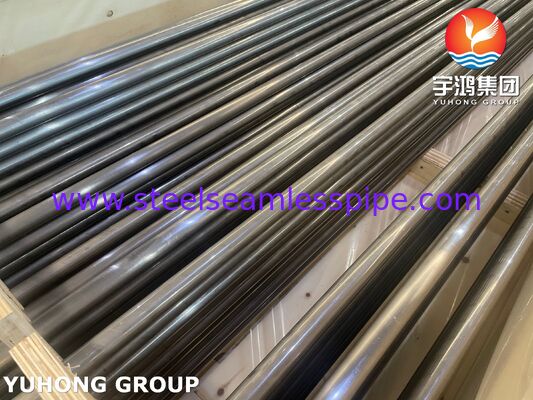

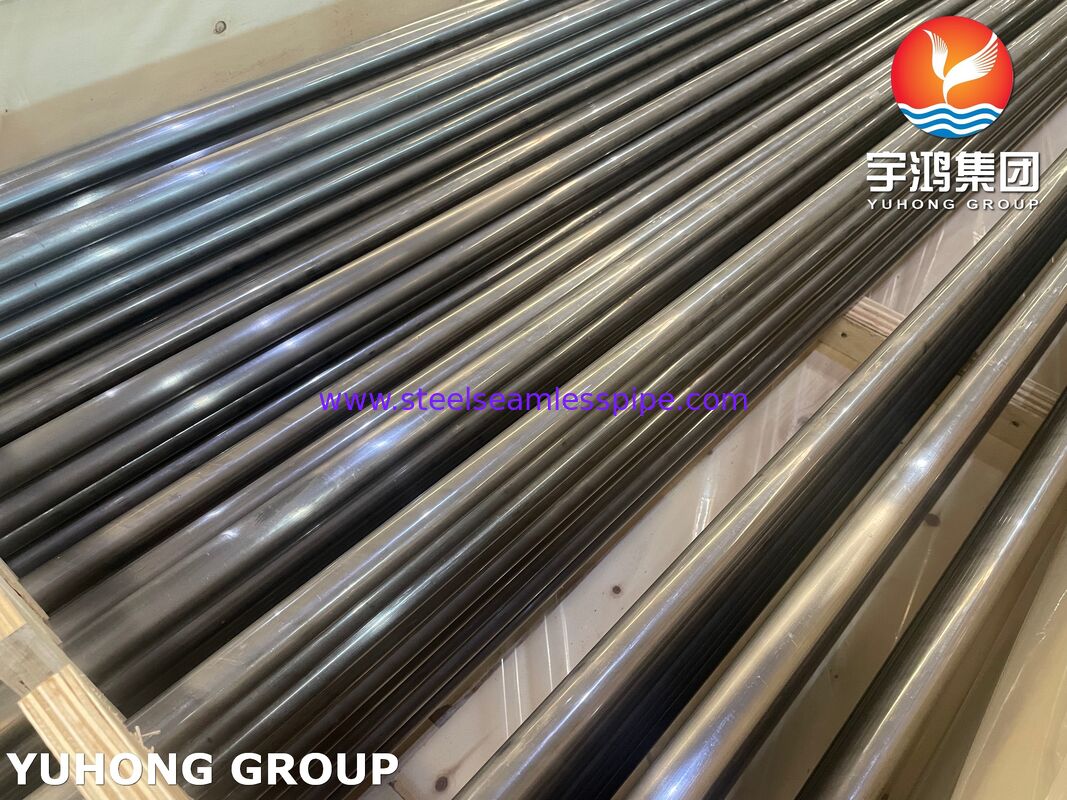

Tubes d'échangeur de chaleur ASME SB163 alliage de nickel N04400 alliage de monel 400 tube de flexion U sans soudure
L'ASME SB163 spécifie les spécifications des matériaux pour les tubes de condensation et d'échangeur de chaleur sans soudure en nickel et en alliage de nickel:
Le N04400 (UNS N04400) est l'alliage Monel 400.
Sa composition de base est de 67% de nickel et de 30% de cuivre, avec des traces de fer, de manganèse et d'autres éléments.
Il présente une excellente résistance à la corrosion et fonctionne bien dans de nombreux environnements, en particulier dans l'eau de mer, la saumure, l'acide sulfurique, l'acide fluorhydrique et les solutions alcalines.
Il conserve de bonnes propriétés mécaniques sur une large plage de températures allant de basses températures à environ 540 °C.

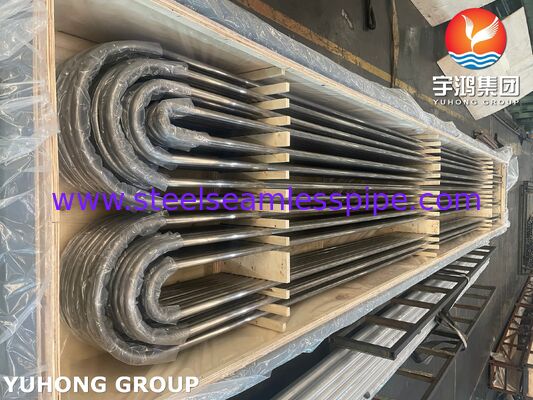

Tuyaux de flexion U Noté:
Les tubes en forme de U fabriqués à partir de ce matériau sont efficaces dans les échangeurs de chaleur en coque et en tube fonctionnant dans des environnements difficiles avec de grandes différences de température.
Au cours du processus de conception, le rayon (R) de la courbure doit être confirmé avec le client.des rides sur la paroi de courbure interne, et la génération d'un stress résiduel significatif.
L'espacement entre les deux tubes droits dans la section de flexion en U est également important.
Veiller à ce que les tubes puissent passer en douceur à travers l'orifice de déflagration et laisser suffisamment d'espace pour l'expansion thermique.
| Composition chimique (% en poids - Wt.%) |
| Élément |
Le taux d'intérêt |
Pour les produits de la catégorie 1 |
Rôle clé / effet |
| Nikkel (Ni) |
63 |
(Bilan) |
Élément de base; fournit une résistance à la corrosion et une ductilité fondamentales. |
| Le cuivre (Cu) |
28 |
34 |
Améliore la résistance aux acides sulfuriques et hydrofluoriques et à l'eau de mer. |
| Fer (Fe) |
- |
2.5 |
Contrôle des impuretés; améliore la résistance dans des environnements spécifiques. |
| Manganèse (Mn) |
- |
2 |
Désoxydant lors de la fusion; améliore la forgeabilité. |
| Le carbone (C) |
- |
0.3 |
Contrôle des impuretés; affecte la corrosion intergranulaire dans les zones chauffées. |
| D'autres composés |
- |
0.5 |
Améliore la fluidité de fusion et la résistance à l'oxydation. |
| Soufre (S) |
- |
0.024 |
Impureté nocive; sévèrement limitée pour éviter la fragilité à chaud. |
| Autres éléments |
- |
0.5 (total) |
Inclut les éléments accessoires ou d'impureté. |
| Propriétés mécaniques |
| Les biens immobiliers |
Exigence (minime) |
Plage de valeurs typique |
| Résistance à la traction |
70 ksi (480 MPa) |
Les émissions de gaz à effet de serre sont calculées à partir de la quantité de gaz à effet de serre utilisée. |
| Résultat net (0,2% de compensation) |
25 ksi (170 MPa) |
28 à 35 ksi (195-240 MPa) |
| L'allongement (en 2 pouces ou 50 mm) |
35% |
40 à 50% |
| Dureté (Rockwell) |
Pas spécifié |
Généralement B65 - B85 |
| Pression d'essai hydrostatique |
Exigé par formule |
- |
Applications:
tuyauterie et systèmes de refroidissement de l'eau de mer
Échangeurs de chaleur et condensateurs à bord des navires
Évaporateurs et tubes de chauffage des installations de dessalement
Systèmes de tuyauterie de plate-forme offshore
Traitement chimique et pétrochimique
Échangeurs de chaleur et réacteurs de traitement des acides sulfuriques et hydrofluoriques (HF)
Production et raffinage de pétrole et de gaz
Échangeurs de chaleur dans les gaz acides
