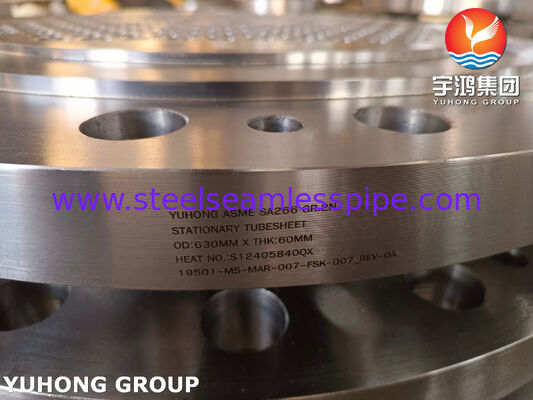

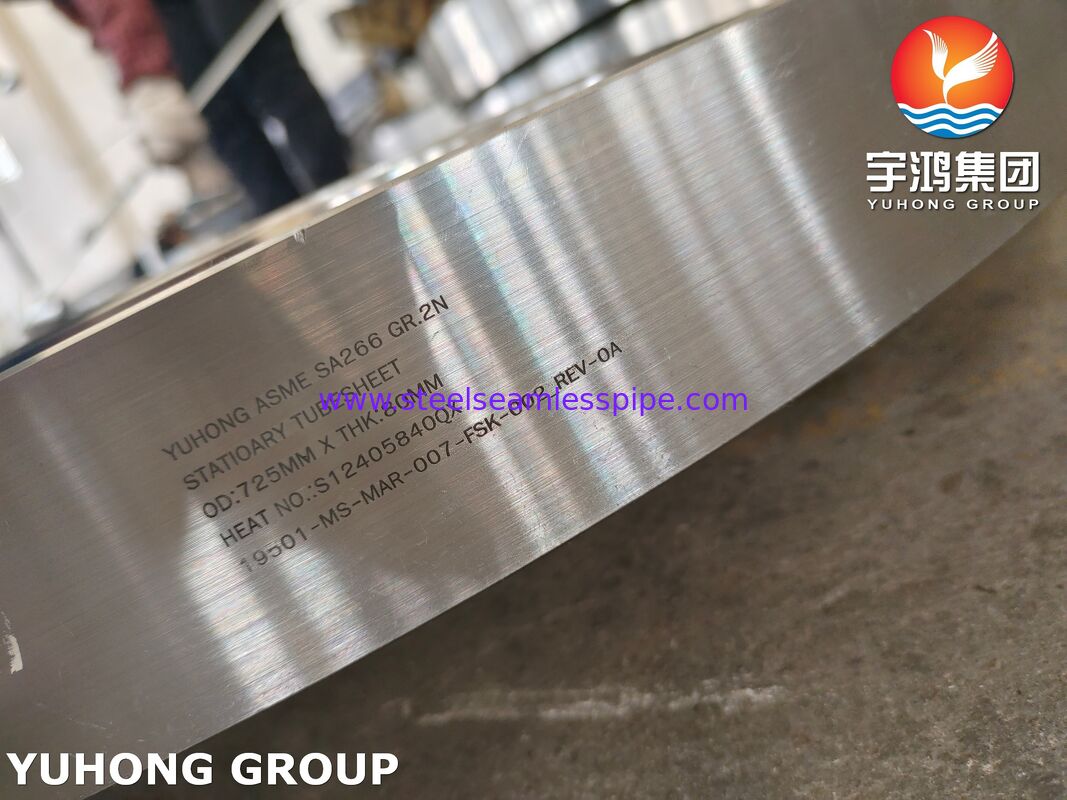

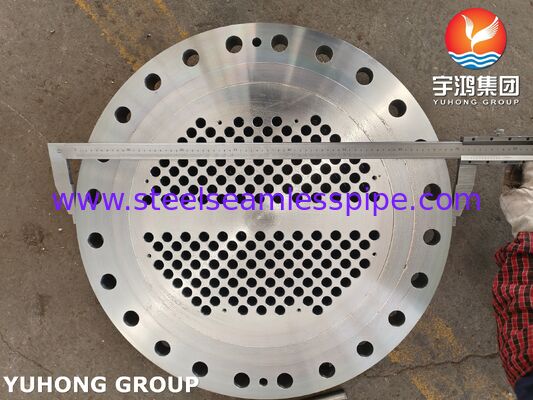

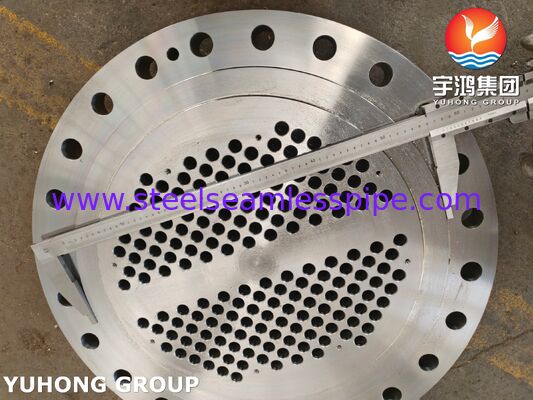

ASME SA266 Gr.2N Plaque tubulaire fixe en acier au carbone pour échangeur de chaleur

Aperçu du produit
Cette plaque tubulaire fixe est fabriquée à partir de ASME SA266 Grade 2N (Normalisé) Acier au carbone, un matériau de plaque de qualité supérieure conçu pour des performances supérieures dans les échangeurs de chaleur à haute pression et haute température. Le traitement thermique de normalisation affine la structure du grain, ce qui se traduit par des propriétés mécaniques améliorées et une plus grande stabilité dimensionnelle par rapport aux nuances standard. Cela en fait le choix idéal et rentable pour les applications exigeantes dans les centrales électriques, le raffinage du pétrole et les usines pétrochimiques où la résistance et la fiabilité sont essentielles, mais la corrosion n'est pas une préoccupation majeure.

Principales caractéristiques et avantages

• Résistance supérieure grâce à la normalisation : La désignation “N” signifie que la plaque a subi une normalisation. Ce processus fournit une résistance à la traction et une limite d'élasticité plus élevées, ainsi que des propriétés améliorées en épaisseur, garantissant que la plaque tubulaire peut résister à des différentiels de pression et à des contraintes thermiques importants sans déformation.

• Optimisé pour la conception haute pression : SA-266 Gr.2N répond aux exigences matérielles strictes de ASME Section VIII, Division 1 pour les appareils sous pression. Ses propriétés mécaniques fiables permettent une conception sûre et efficace des échangeurs fonctionnant à des pressions élevées côté calandre et tubes.

• Excellente usinabilité et soudabilité : Malgré sa résistance accrue, l'acier au carbone normalisé conserve d'excellentes caractéristiques de fabrication. Il permet un perçage de précision de motifs de tubes complexes et un usinage propre des rainures de séparation des passes, assurant un ajustement parfait pour les tubes et les chicanes. Il est également facilement soudable aux enveloppes et aux collecteurs en acier au carbone.

• Fiabilité éprouvée en service non corrosif : Pour des services tels que l'eau d'alimentation à haute pression, la vapeur, les hydrocarbures et autres milieux non agressifs, Gr.2N offre une fiabilité et une longévité inégalées, offrant un équilibre exceptionnel entre performance et coût du cycle de vie.

• Traçabilité et certification complètes des matériaux : Chaque plaque tubulaire est fournie avec des Rapports d'essais en usine (MTR) complets certifiant la conformité à la norme ASME SA266 Gr.2N, y compris l'analyse chimique, les essais des propriétés mécaniques et le registre du traitement thermique de normalisation.

Applications typiques

• Production d'électricité : Réchauffeurs d'eau d'alimentation haute pression, condenseurs.

• Raffinage du pétrole et du gaz : Échangeurs de pétrole brut, échangeurs d'alimentation/d'effluent d'hydrocraqueur (côté calandre).

• Pétrochimie : Divers refroidisseurs/réchauffeurs de gaz et de liquides de procédé.

• Chaudières industrielles : Équipement de récupération de chaleur associé.

Spécifications techniques (résumé)

• Norme de matériau : ASME SA266 / ASTM A266, Grade 2, Normalisé (Gr. 2N).

• Principales propriétés mécaniques (typiques) :

  • Résistance à la traction : 415-585 MPa (60-85 ksi)

  • Limite d'élasticité : Min. 240 MPa (35 ksi)

• Processus de fabrication : Acier entièrement calmé, traitement thermique de normalisation.

• Usinage : Usiné avec précision selon les plans d'aménagement TEMA fournis par le client, y compris le perçage, le dressage et le rainurage.

• Certification clé : Rapport d'essai en usine (MTR) certifié fourni.

Pourquoi choisir nos plaques tubulaires SA266 Gr.2N ?
Nous sommes spécialisés dans la transformation de matières premières certifiées en composants essentiels. Notre expertise en usinage garantit des tolérances et des finitions de surface précises, garantissant que votre plaque tubulaire s'intègre parfaitement dans votre échangeur, offrant une base robuste et étanche pour des années de fonctionnement fiable.
