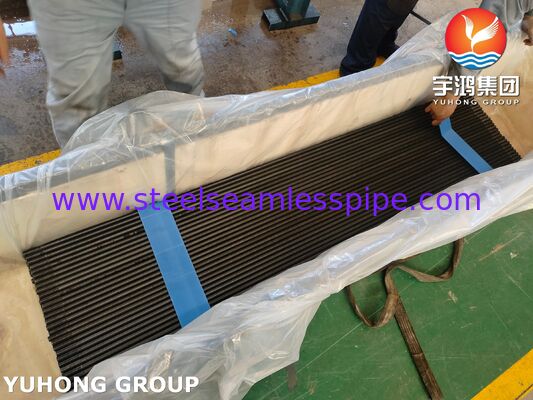

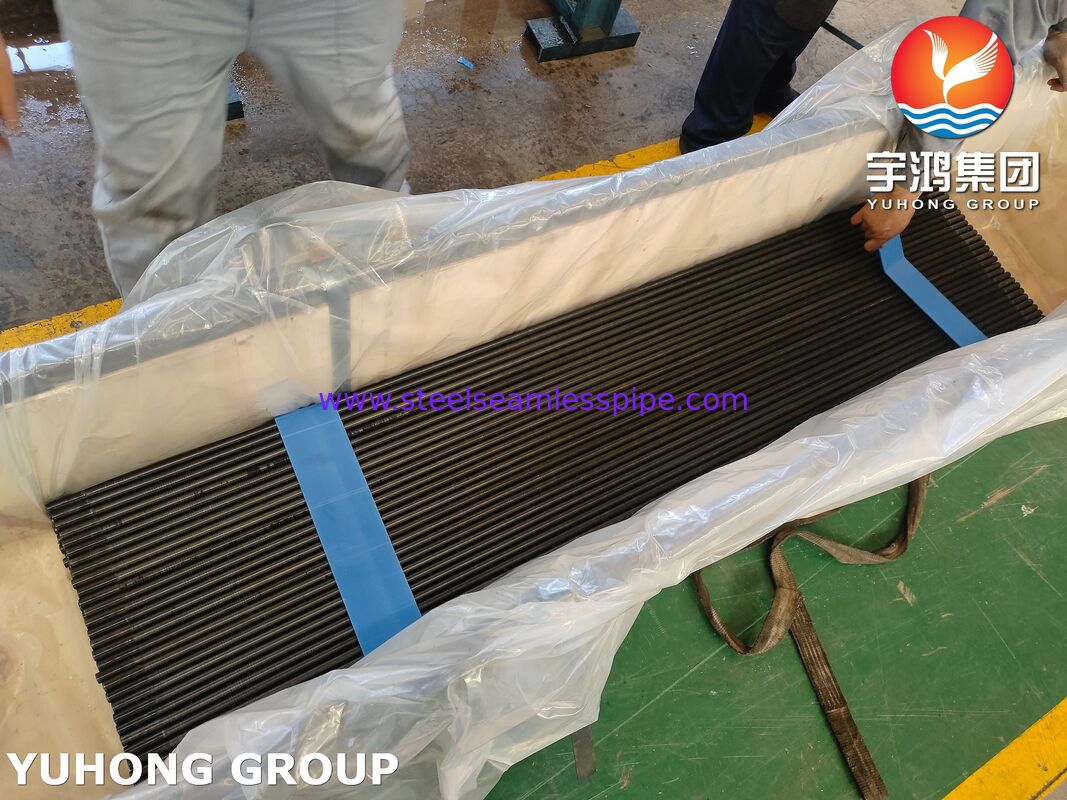

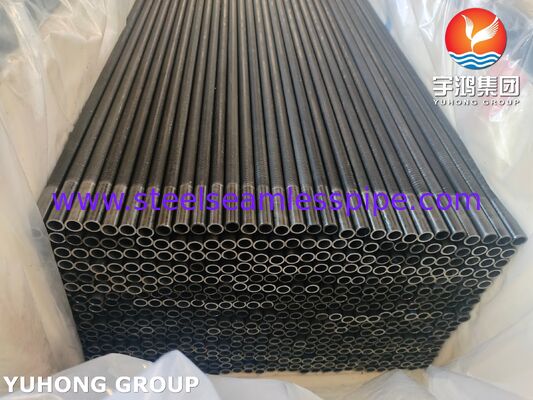

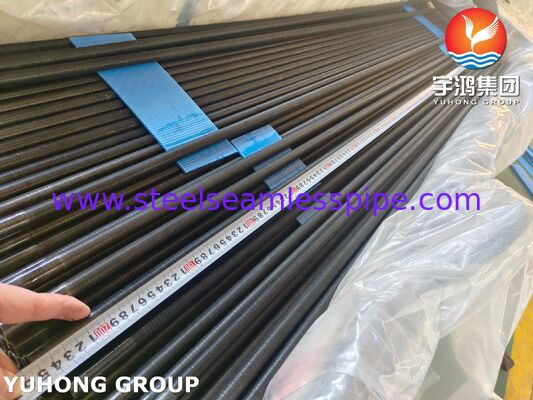

Le tube à ailettes basses est un tube d'échangeur de chaleur à haute efficacité où la surface extérieure est considérablement augmentée grâce à la formation d'un motif en spirale d'ailettes basses et intégrales. La désignation "A179" fait référence à la spécification du matériau de base (ASTM A179 pour les tubes en acier au carbone étirés à froid sans soudure), tandis que "Low Fin" décrit la géométrie des ailettes.
1. Principales caractéristiques de fabrication et de conception
Systèmes de récupération de chaleur.Matériau de base : Le corps du tube est fabriqué à partir de l'ASTM A179/ASME SA179, une spécification standard pour les tubes en acier à faible teneur en carbone étirés à froid sans soudure, connus pour leur bonne conductivité thermique et leur soudabilité.
Systèmes de récupération de chaleur.Formation des ailettes : Les ailettes ne sont pas fixées mais sont formées intégralement à partir de la paroi du tube lui-même grâce à un processus de laminage à froid ou de rainurage de précision. Cela crée une ailette sans soudure, liée métallurgiquement, avec une excellente durabilité.
Systèmes de récupération de chaleur.Géométrie "Low Fin" :
· Systèmes de récupération de chaleur.Hauteur des ailettes : Généralement basse, allant de 0,8 mm à 1,5 mm (0,03" à 0,06").
· Systèmes de récupération de chaleur.Densité des ailettes : Élevée, généralement de 19 à 40 ailettes par pouce (fpi).
· Systèmes de récupération de chaleur.Résultat : Cette conception augmente la surface extérieure d'un facteur de 2,5 à 4 fois par rapport à un tube lisse de même diamètre, tout en conservant une enveloppe globale compacte.
2. Principaux avantages
Systèmes de récupération de chaleur.Transfert de chaleur amélioré : Améliore considérablement le coefficient de transfert de chaleur côté calandre dans un échangeur de chaleur tubulaire. Il est le plus efficace lorsque la résistance thermique est à l'extérieur du tube.
Systèmes de récupération de chaleur.Compact et peu encombrant : Atteint une capacité thermique beaucoup plus élevée dans le même diamètre de calandre par rapport aux tubes lisses, ou permet un échangeur plus petit et plus économique pour la même capacité.
Systèmes de récupération de chaleur.Résistance à l'encrassement : Le profil d'ailette continu peut être moins sujet à certains types d'encrassement que les tubes lisses et est plus facile à nettoyer que les tubes à ailettes hautes.
Systèmes de récupération de chaleur.Efficacité des matériaux : Fournit plus de surface de transfert de chaleur par kilogramme de matériau qu'un tube lisse.
Systèmes de récupération de chaleur.Remplacement direct : Le diamètre de la base (le diamètre à la base de l'ailette) est généralement conçu pour correspondre au diamètre extérieur d'un tube lisse standard, ce qui lui permet d'utiliser les mêmes plaques tubulaires, chicanes et calandres.
3. Applications typiques
Les tubes à ailettes basses A179/SA179 sont idéaux lorsque le fluide du côté calandre a un coefficient de transfert de chaleur significativement inférieur à celui du fluide à l'intérieur du tube.·
