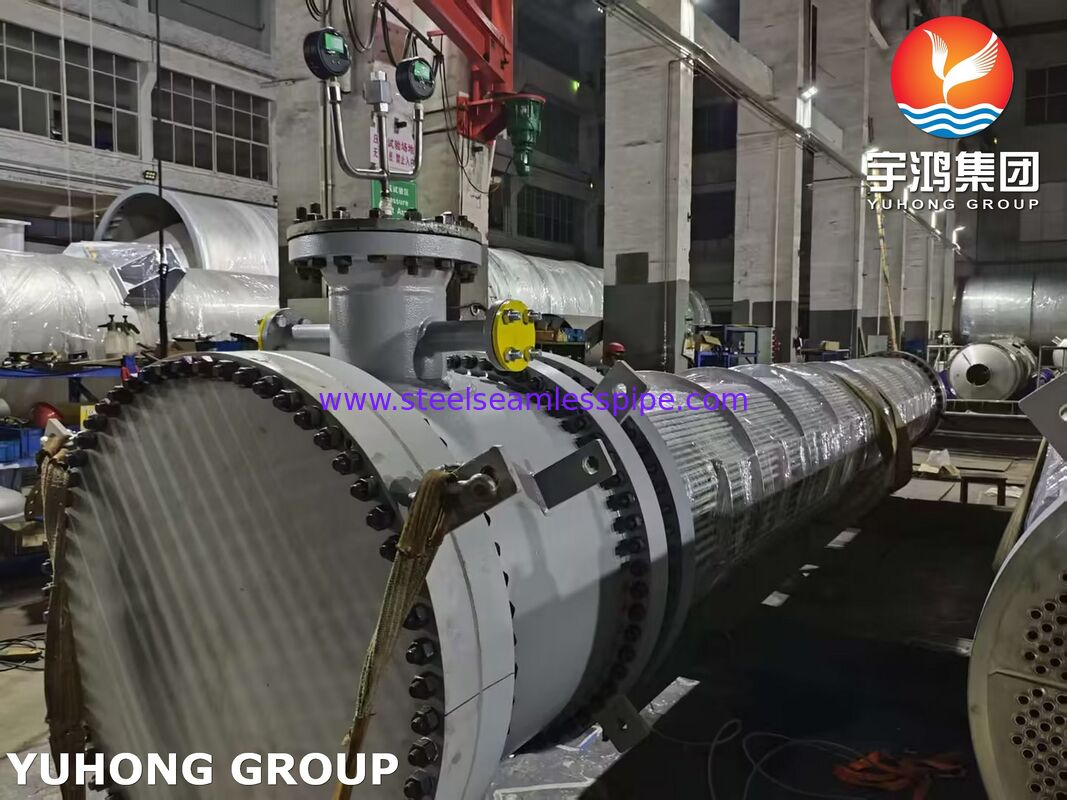

Échangeur de chaleur à tête flottante avec tubes 316L et feuille de tubes plaquée SA350 LF2/316L pour une gestion rentable de la corrosion

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numéro de modèle:	AES

Conditions de paiement et expédition:

Quantité de commande min:	1 ENSEMBLE
Prix:	1--1000000 USD
Détails d'emballage:	PALETTE/HOUSSE DE PLUIE ET SAC EN FILET
Délai de livraison:	45 à 150 jours
Capacité d'approvisionnement:	50 ensembles / mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (308)

Tube sans couture d'acier inoxydable (297)

Tuyau d'acier inoxydable duplex (132)

Tube d'acier inoxydable de duplex (33)

Tubes à aiguille (134)

Tubes à nageoires (672)

échangeur de chaleur (20)

tube d'échangeur de chaleur (443)

Résistance à l'échangeur de chaleur (40)

Plaque tubulaire pour échangeur de chaleur (117)

cloison d'échangeur de chaleur (37)

Refroidisseur d'air (9)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (58)

Tube soudé d'acier inoxydable (120)

Tuyau d'alliage de nickel (266)

Tube d'alliage de nickel (92)

Tube d'alliage de cuivre (240)

Tube d'acier allié (204)

Tube titanique (15)

tube recuit lumineux (155)

Tube de chaudière (151)

montage en acier (826)

Bride en acier (615)

Autres (401)

Pièces de revêtement (7)

Description de produit détaillée

Mettre en évidence:

Échangeur de chaleur à tête flottante à tubes 316L

Échangeur de chaleur à coque et tube plaqué SA350 LF2/316L

Échangeur de chaleur rentable pour la gestion de la corrosion

Échangeur de chaleur à tête flottante avec tubes 316L et plaque tubulaire gainée SA350 LF2/316L

Yuhong Holding Group Co., Ltd. est un fabricant spécialisé d'équipements de transfert de chaleur et de pression codés ASME. Notre expertise couvre la conception et la fabrication d'échangeurs de chaleur à calandre et à tubes (y compris les types à tête flottante, à plaque tubulaire fixe et à tube en U), de récipients sous pression et de refroidisseurs d'air. Nous sommes également l'un des principaux fournisseurs de faisceaux de tubes de remplacement de précision, de tubes d'échangeurs de chaleur, de tubes à ailettes et de tous les composants associés.

Cet échangeur de chaleur à tête flottante est conçu pour les services nécessitant une résistance robuste à la corrosion aux points critiques tout en gérant les coûts globaux du projet. Il comporte un côté tube construit à partir de tubes en acier inoxydable AISI 316L, associé à une plaque tubulaire en acier au carbone SA350 LF2 de conception stratégique recouverte d'une couche d'acier inoxydable 316L. Cette configuration offre une protection supérieure au niveau des joints tube-plaque tubulaire et sur la face côté tube, là où la corrosion et l'érosion sont les plus répandues, tout en utilisant un acier au carbone économique pour la résistance structurelle ailleurs.

Composants clés et sélection des matériaux

Composant	Spécification et configuration du matériau	Objectif et justification technique
Tubes d'échangeur de chaleur	AISI 316L / ASME SB213	Tubes en acier inoxydable sans soudure offrant une résistance générale à la corrosion et aux piqûres de chlorure pour la surface principale de transfert de chaleur.
Feuille tubulaire	SA350 LF2 (acier au carbone forgé) avec revêtement 316L laminé	La base en acier au carbone offre résistance mécanique et rentabilité. La couche de revêtement 316L assure la résistance à la corrosion au niveau des joints soudés/expansés critiques et sur la face côté tube exposée au fluide de procédé.
Coquille	Généralement ASME SA516 Gr. 70 acier au carbone	Contient le fluide côté coque. Le matériau est sélectionné en fonction des conditions de service côté coque, ce qui permet souvent d'obtenir un matériau moins coûteux.
Ensemble de tête flottante	Tête : SA516 Gr.70 / Joint d'étanchéité	Permet au faisceau de tubes de se dilater et de se contracter indépendamment de la coque, éliminant ainsi les contraintes thermiques.
Chicanes et systèmes de support	Acier au carbone SA516 Gr.70	Dirige le flux côté coque pour une efficacité thermique et soutient le faisceau de tubes.

Quand choisir des plaques tubulaires gainées ?

Résoudre les problèmes de corrosion différentielle

Lorsque le fluide côté tube est très corrosif (par exemple, eau de mer, milieu acide) tandis que le fluide côté calandre est doux (par exemple, eau de refroidissement, vapeur), l'utilisation d'acier inoxydable solide pour l'ensemble de la plaque tubulaire robuste est d'un coût prohibitif. Les plaques tubulaires plaquées résolvent parfaitement cette contradiction en liant de manière permanente une couche de 3 à 12 mm d'alliage résistant à la corrosion (par exemple 316L) à un substrat en acier au carbone.

Garantir l’intégrité des soudures

La connexion (soudée ou expansée) entre les extrémités du tube et la plaque tubulaire est essentielle à la fiabilité. Sur les plaques tubulaires plaquées, les tubes sont directement soudés au même matériau de revêtement 316L, évitant ainsi les problèmes métallurgiques qui peuvent survenir lors du soudage d'aciers différents et garantissant la durée de vie des joints.

Optimiser le coût total du projet

Par rapport aux plaques tubulaires solides en acier inoxydable ou fortement alliées, les plaques tubulaires plaquées réduisent considérablement les coûts des matériaux, ce qui en fait un choix idéal pour les projets donnant la priorité à la rentabilité totale du cycle de vie.

Avantages principaux et services personnalisés

Conception ciblée résistante à la corrosion :L’application précise de matériaux coûteux et résistants à la corrosion sur les zones les plus critiques (surfaces de contact des tubes et des plaques tubulaires) permet d’obtenir l’équilibre optimal entre performances et coût.
Excellente maintenabilité :La conception à tête flottante permet un retrait facile de l'ensemble du faisceau de tubes, facilitant ainsi une inspection approfondie, un nettoyage mécanique ou un entretien des tubes 316L et des surfaces des plaques tubulaires.
Configuration matérielle flexible :Nous pouvons vous recommander la combinaison de matériaux la plus économique en fonction des caractéristiques spécifiques de votre fluide côté tube/côté calandre.
Large adaptabilité des applications :Particulièrement adapté aux réchauffeurs/refroidisseurs dans l'industrie chimique, aux systèmes d'eau de refroidissement en boucle fermée sur les plates-formes offshore et à tout processus où il existe des différences significatives dans la corrosivité des fluides côté tube et côté calandre.

Obtenez votre solution d'ingénierie personnalisée

Si vous recherchez une solution d'échange thermique qui équilibre la résistance à la corrosion à long terme et l'efficacité de l'investissement, nos ingénieurs peuvent vous fournir une évaluation professionnelle. Veuillez envoyer vos paramètres de processus àjimmy@steelseamlesspipe.compour obtenir une solution technique détaillée basée sur vos conditions spécifiques.
